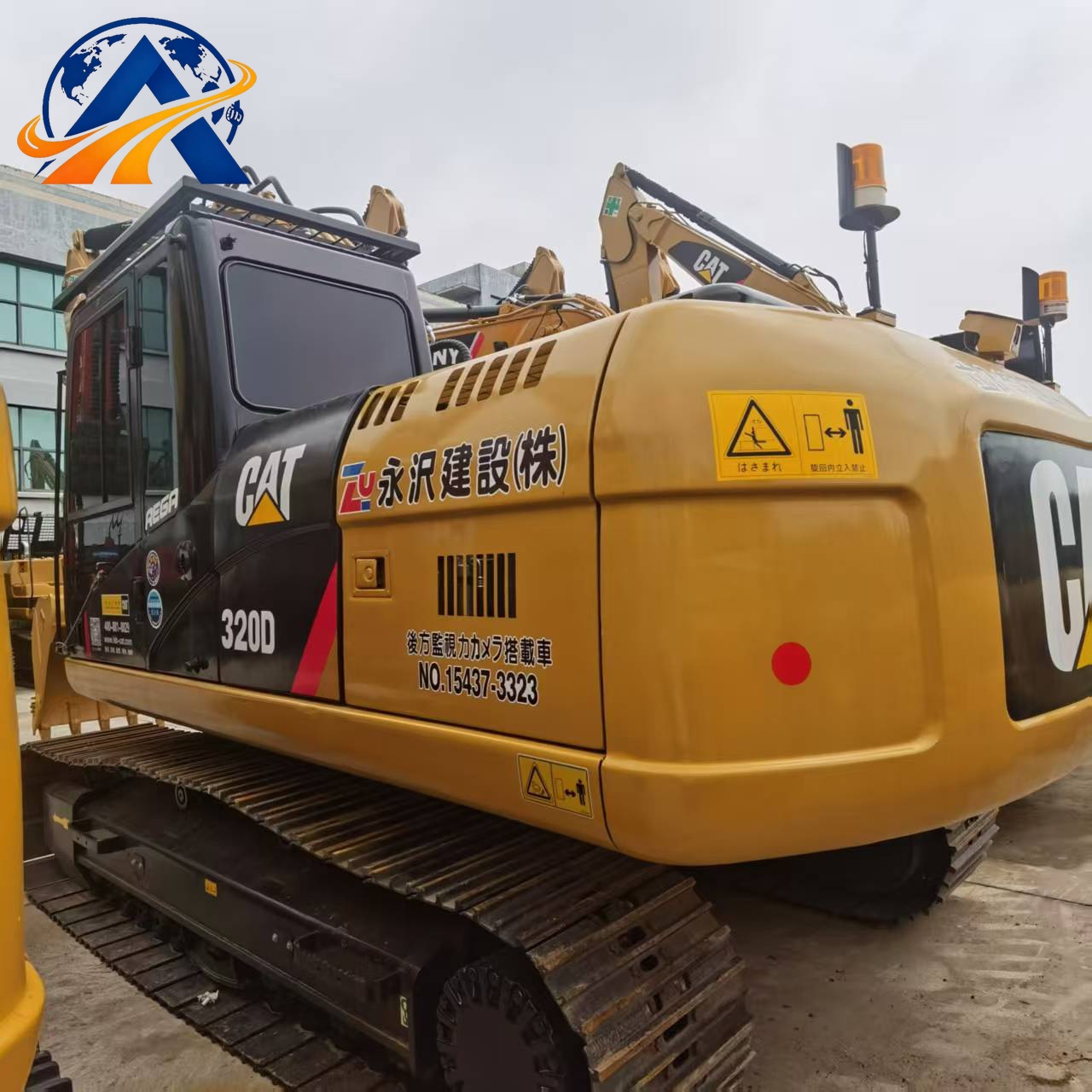

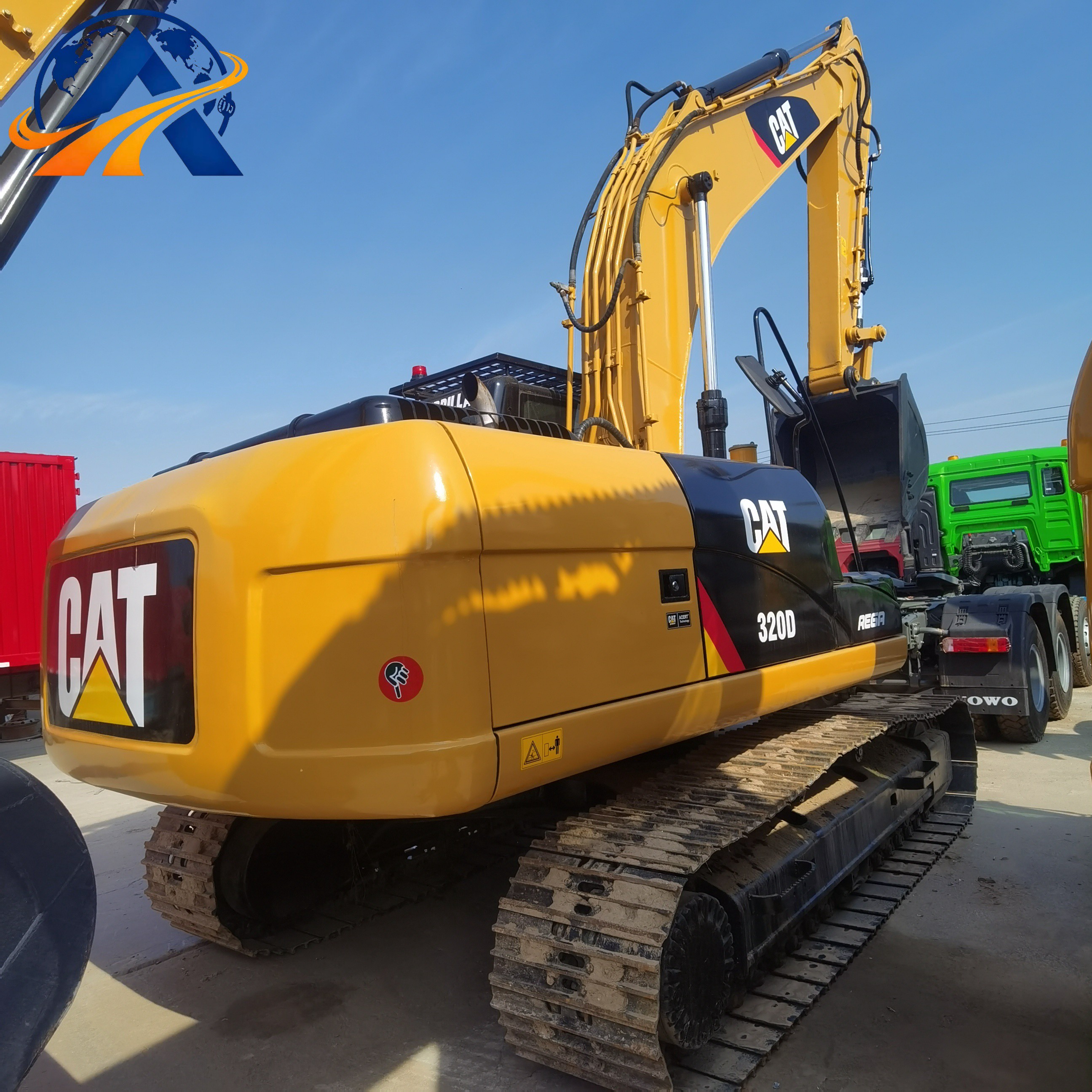

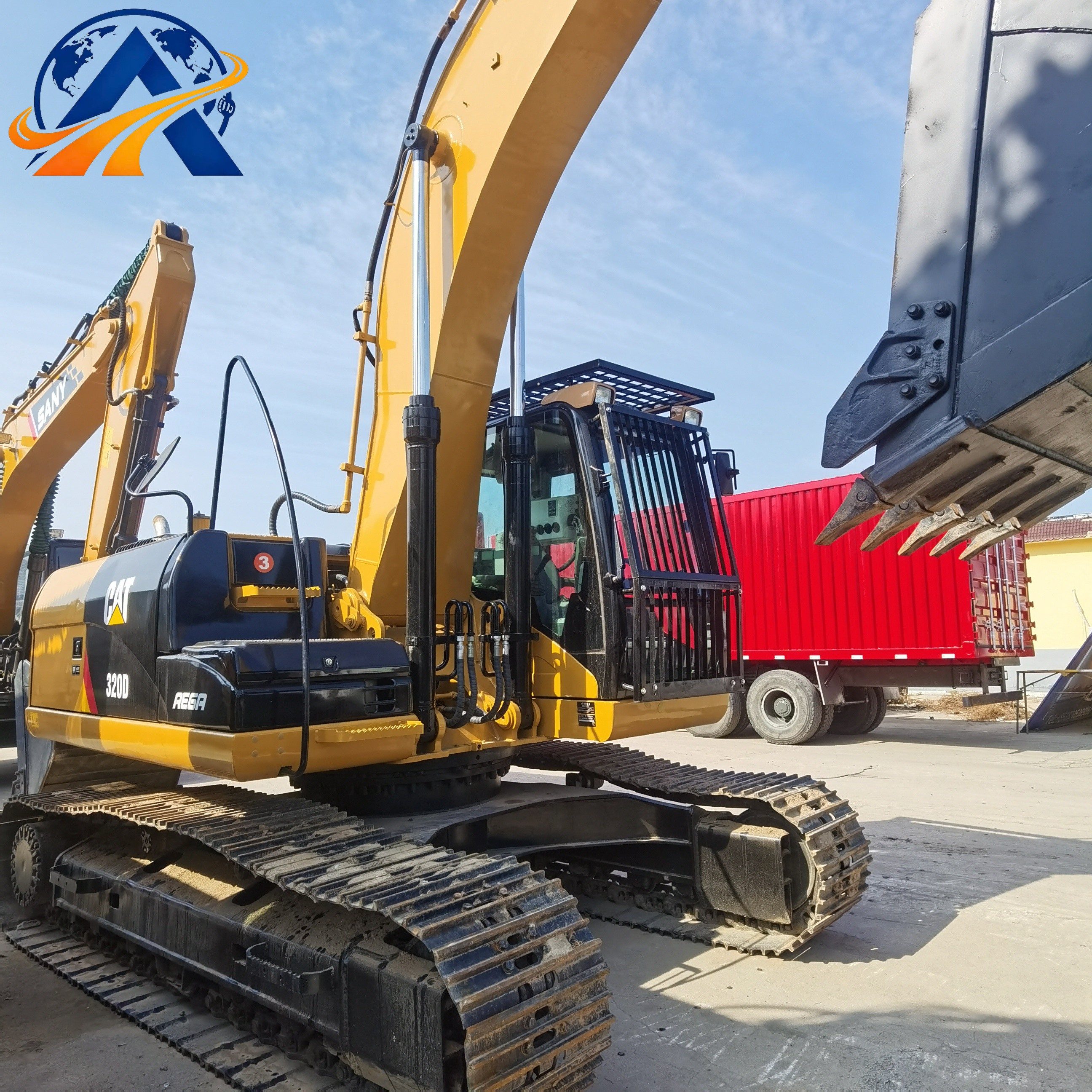

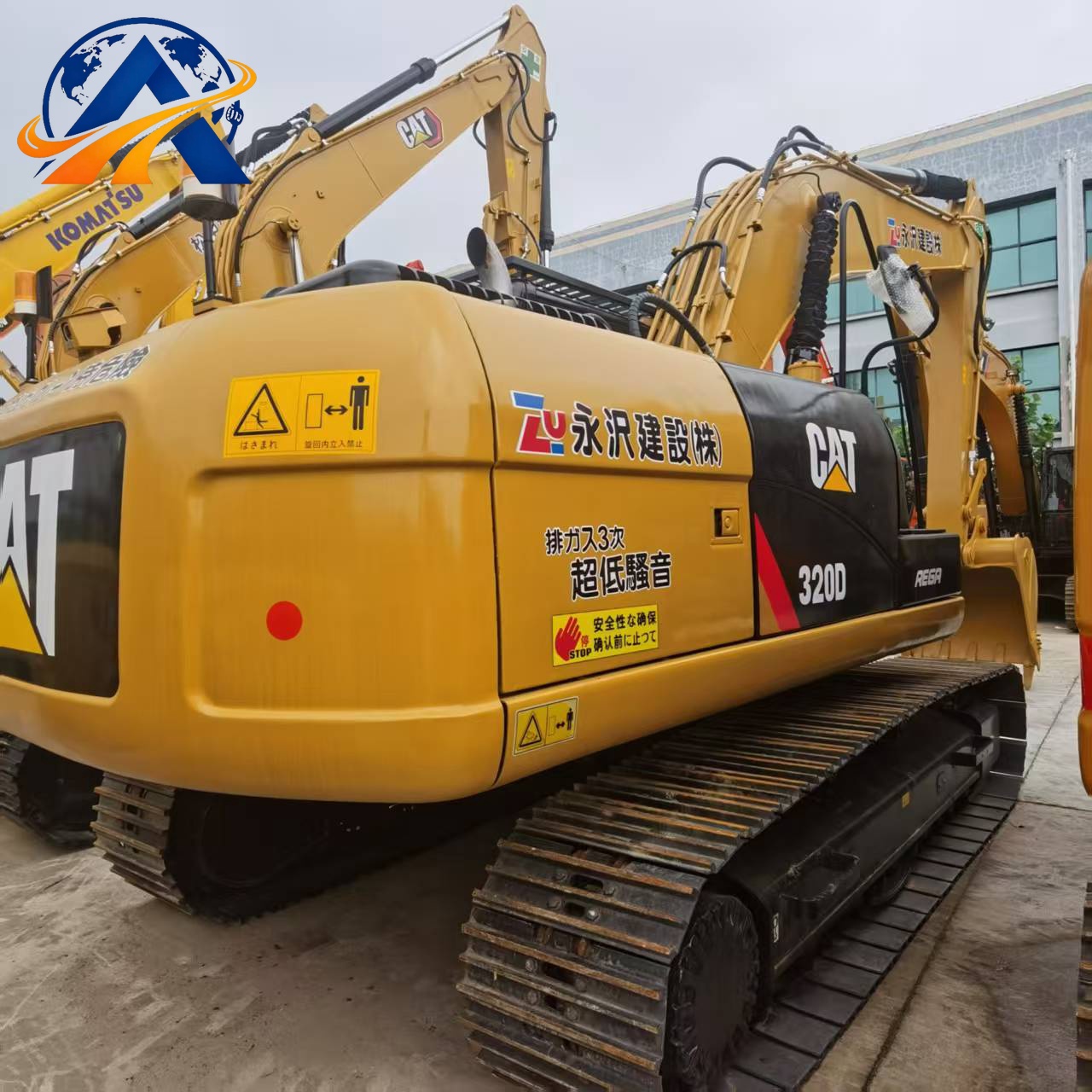

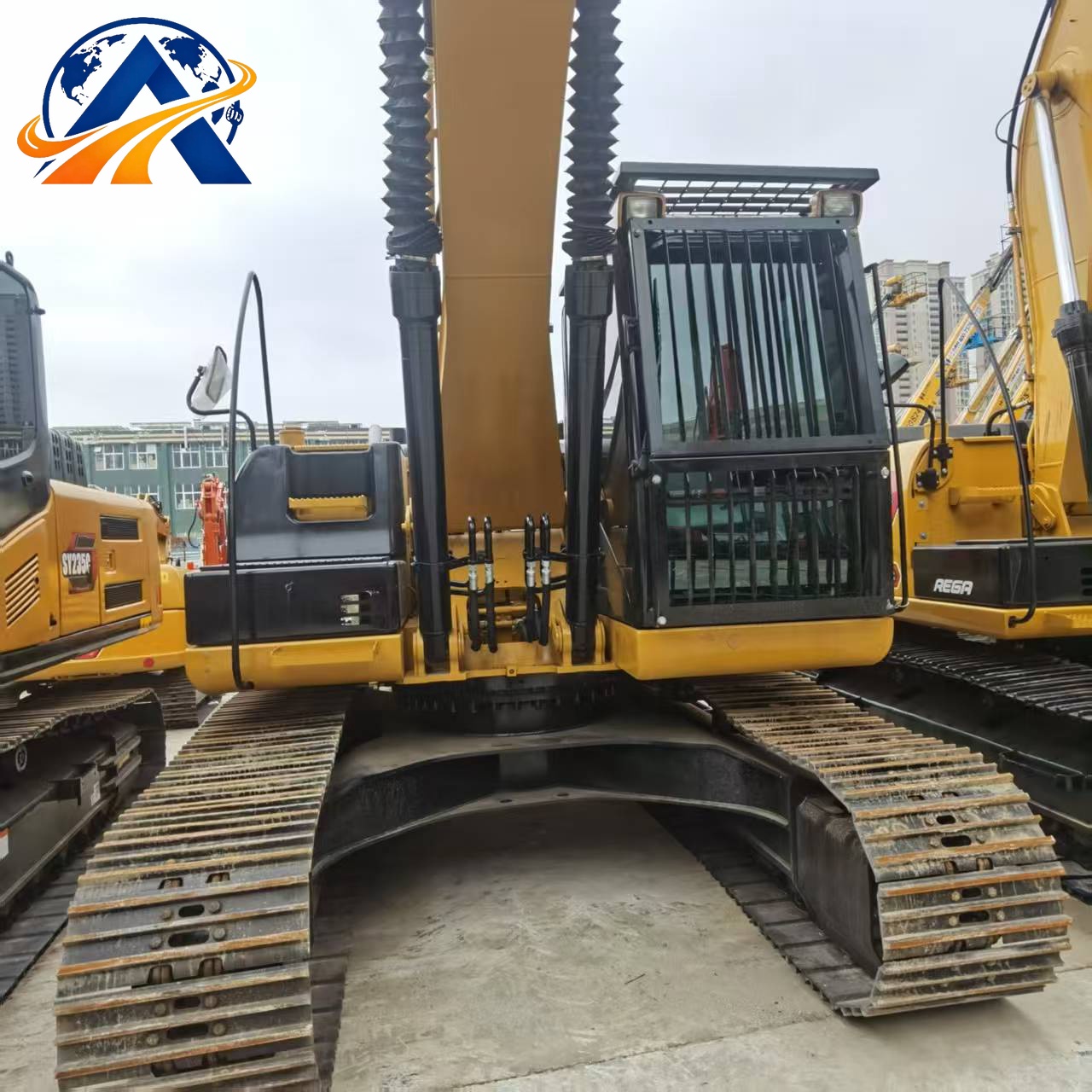

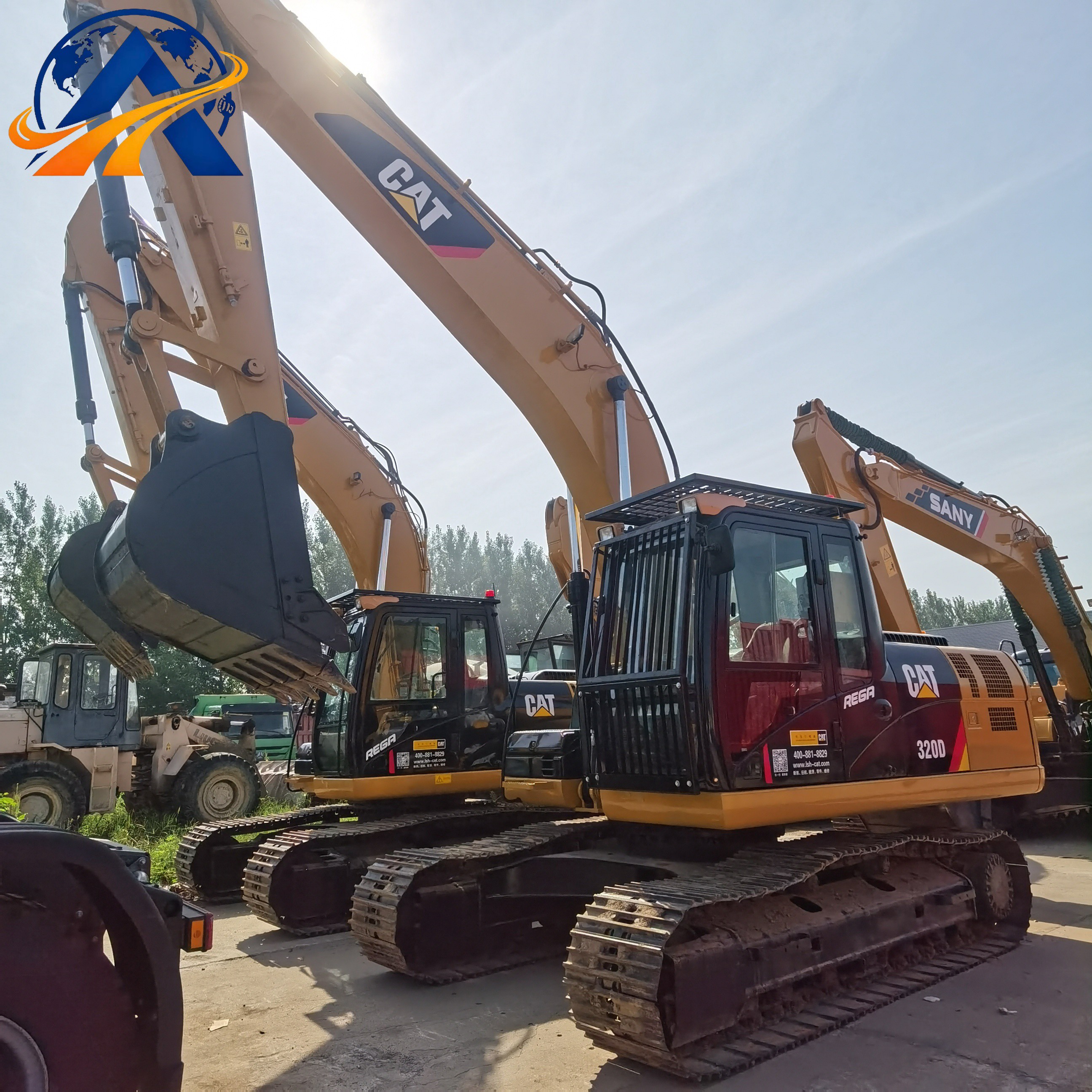

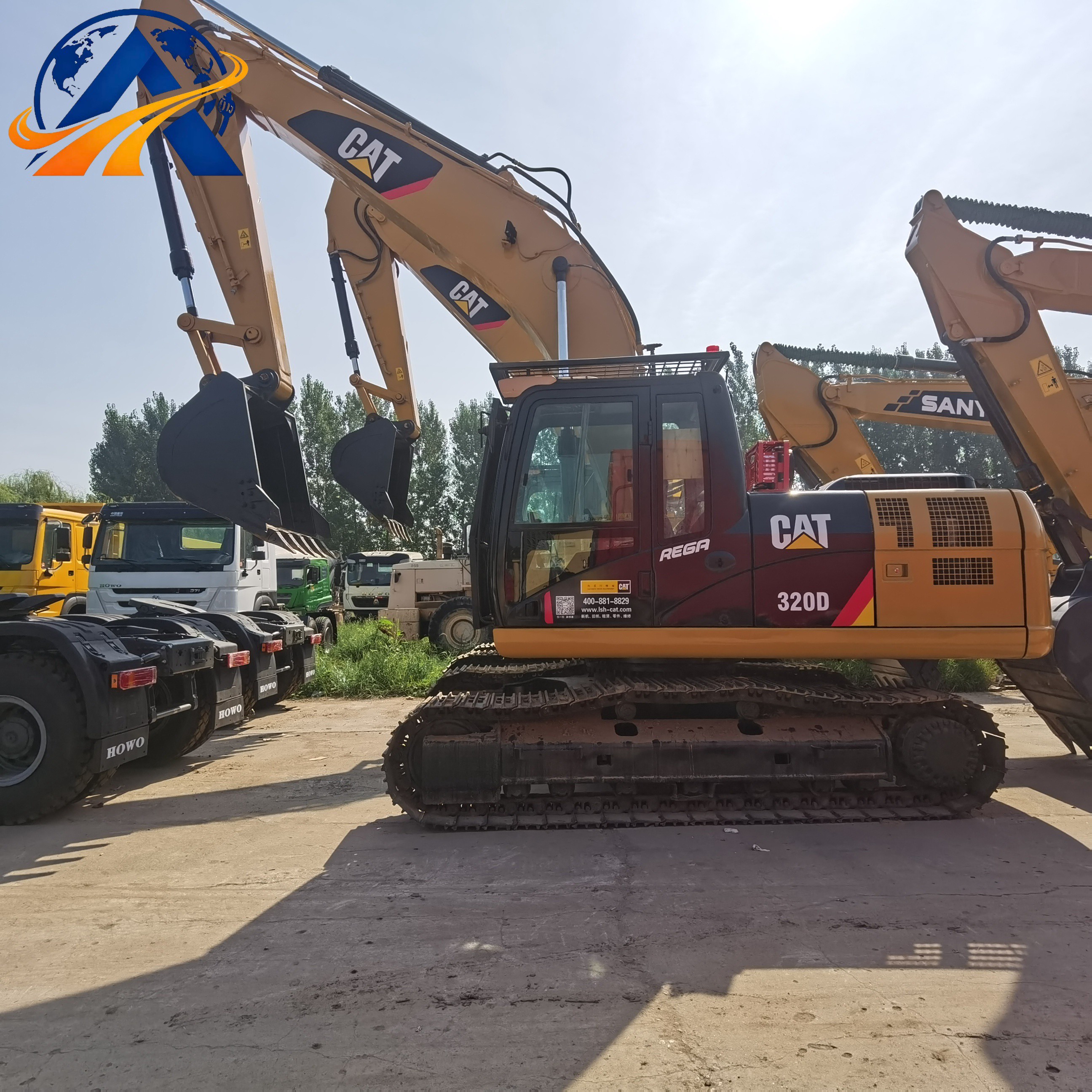

Pelle hydraulique moyenne Cat® 320D

Paramètres de base de la machine

[Dimensions & poids] Longueur hors tout 9460mm × largeur 2980mm × hauteur 3010mm, poids en ordre de marche 20930kg (train de roulement standard, patins de chenille à simple arête de 600mm, flèche standard de 5.7m + balancier standard de 2.9m, godet de terrassement de 1.0m³, configuration standard uniquement, tous les accessoires en option exclus)

I. Configuration standard

Groupe motopropulseur

Équipée d'un moteur diesel Cat C6.4 ACERT à six cylindres en ligne, turbocompressé et refroidi par eau, d'une cylindrée de 6.37L, d'une puissance nette nominale au volant moteur de 103kW @ 2000rpm et d'un couple maximal de 540N·m. Injection électronique de carburant HEUI à rampe commune haute pression avec post-traitement des gaz d'échappement ACERT, conforme aux normes d'émissions non routières China National Stage III, EU Stage IIIA & US Tier3.
Pompes hydrauliques à pistons à cylindrée variable à détection croisée double, sans boîte de vitesses mécanique. Les moteurs de translation intègrent des freins de stationnement multidisques humides à bain d'huile avec verrous de freinage de translation gauche et droit indépendants ; le système de freinage est conforme à la norme de sécurité ISO 10265 pour les engins de construction. Tendeur de chenille hydraulique entièrement automatique et ventilateur de refroidissement thermorégulé à embrayage visqueux de série.

Hydraulique & équipement de travail

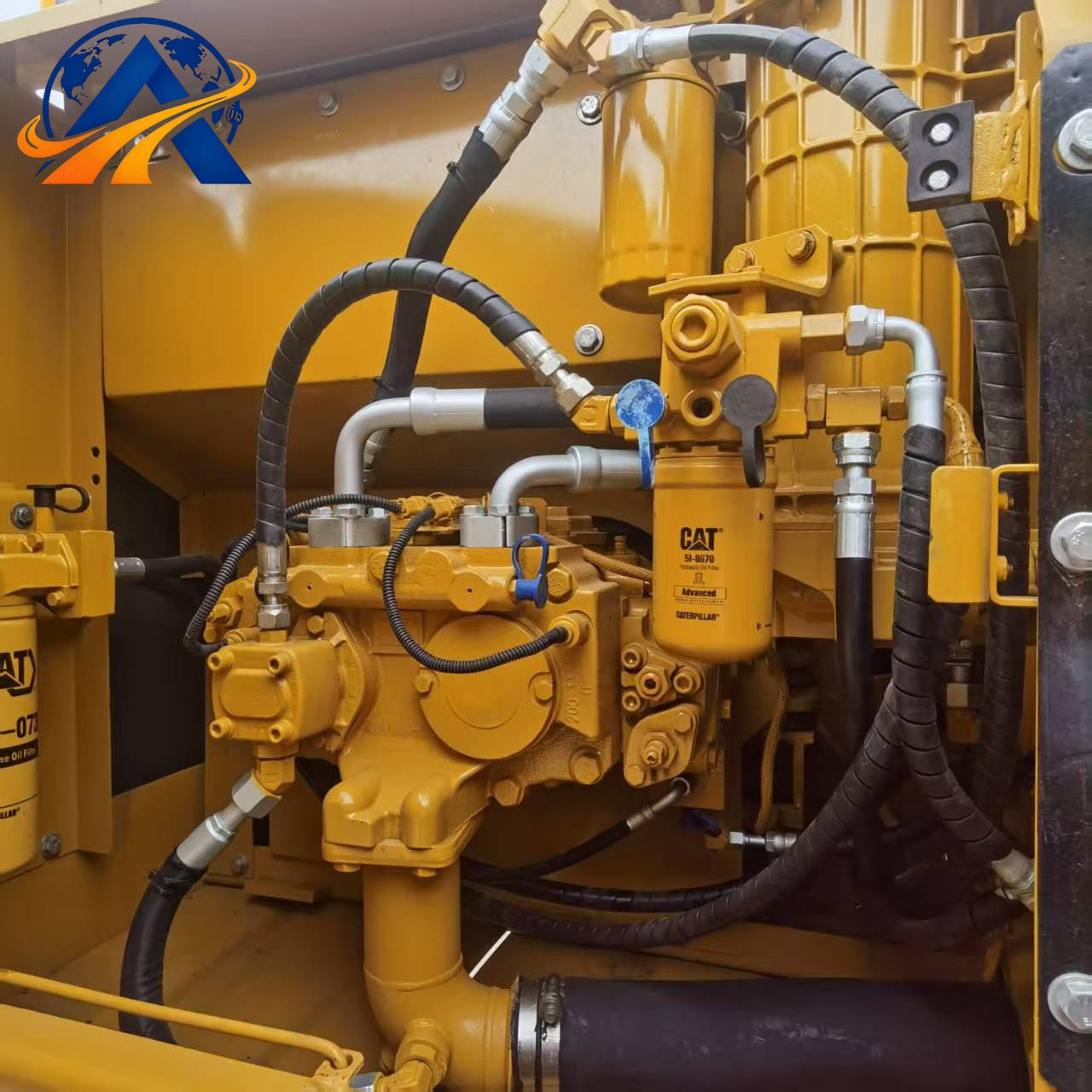

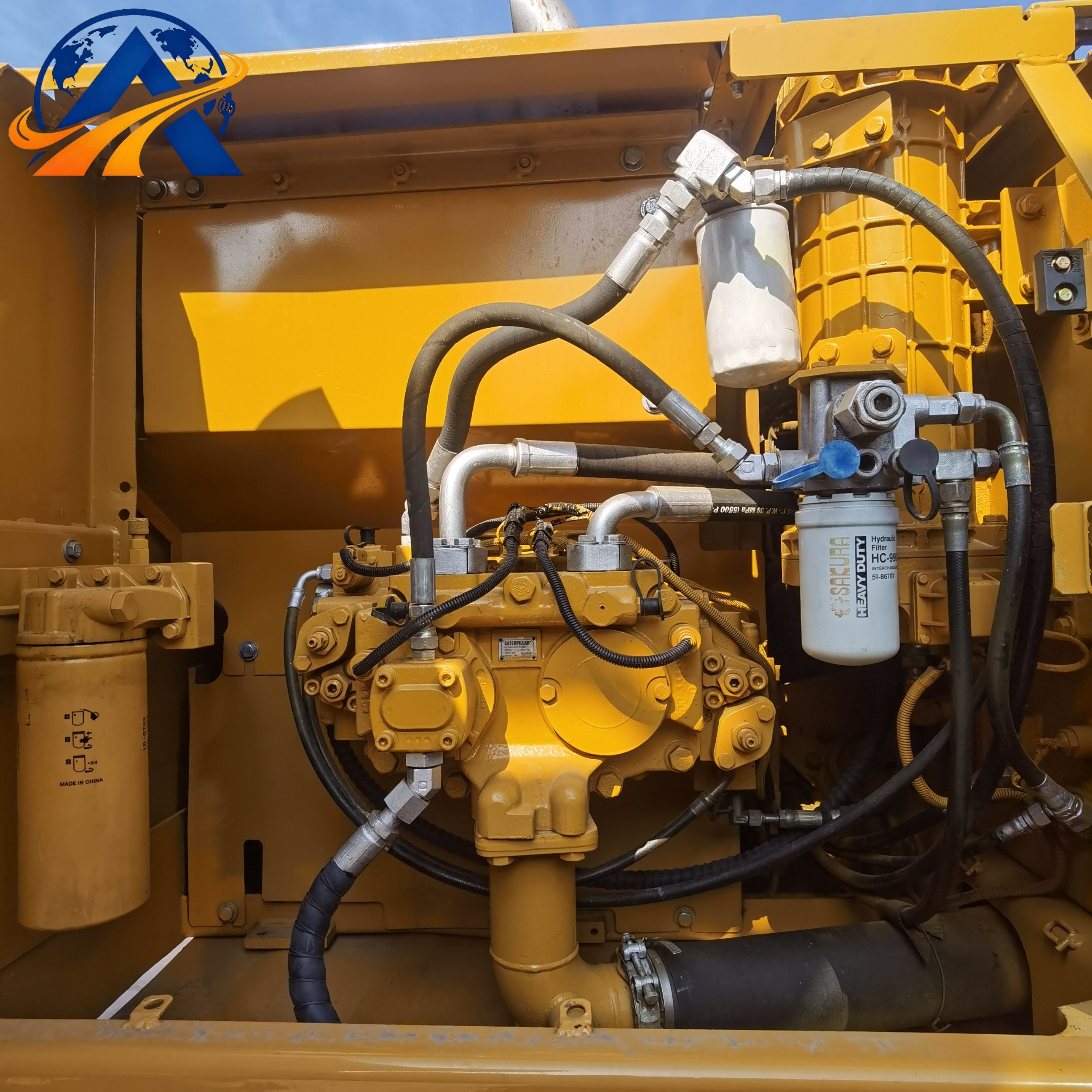

Système hydraulique à double pompe à détection croisée, débit maximal d'une seule pompe 205L/min, réservoir d'huile hydraulique de 120L, capacité totale du système hydraulique 260L. Équipée d'un circuit d'économie d'énergie par régénération de la flèche et du balancier, de soupapes d'amortissement de translation, d'une surveillance électronique en temps réel de la pression du circuit principal et d'un système de filtration d'huile d'aspiration et de retour à trois niveaux.

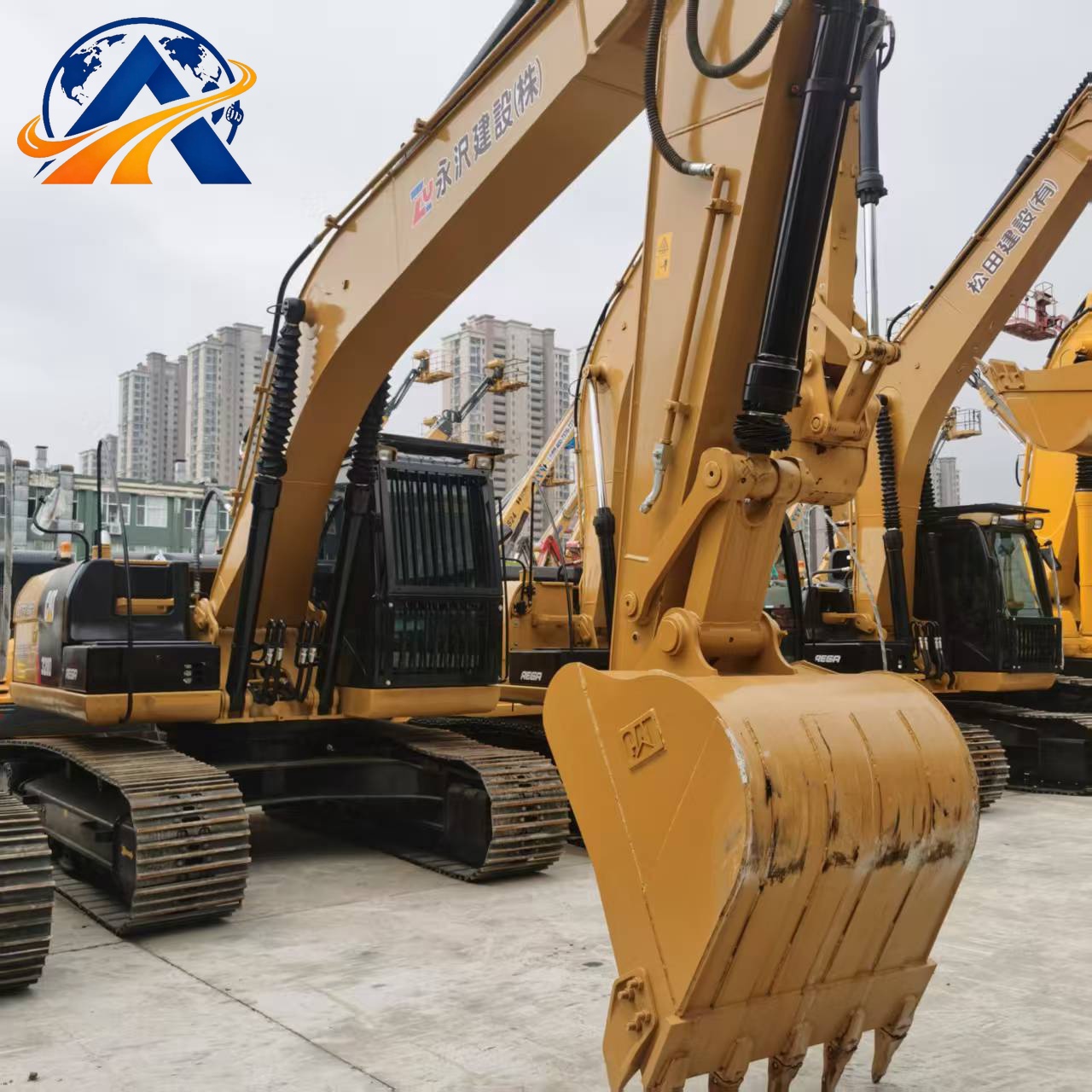

Flèche standard de 5.7m + balancier de 2.9m avec godet de terrassement général de 1.0m³. Force d'arrachement du godet 140.1kN, force d'arrachement du balancier 106.4kN, hauteur maximale de déversement 6700mm, profondeur maximale de fouille 6360mm, sans lame de bulldozer avant, vitesse de rotation 11.5rpm.

Configuration de la machine

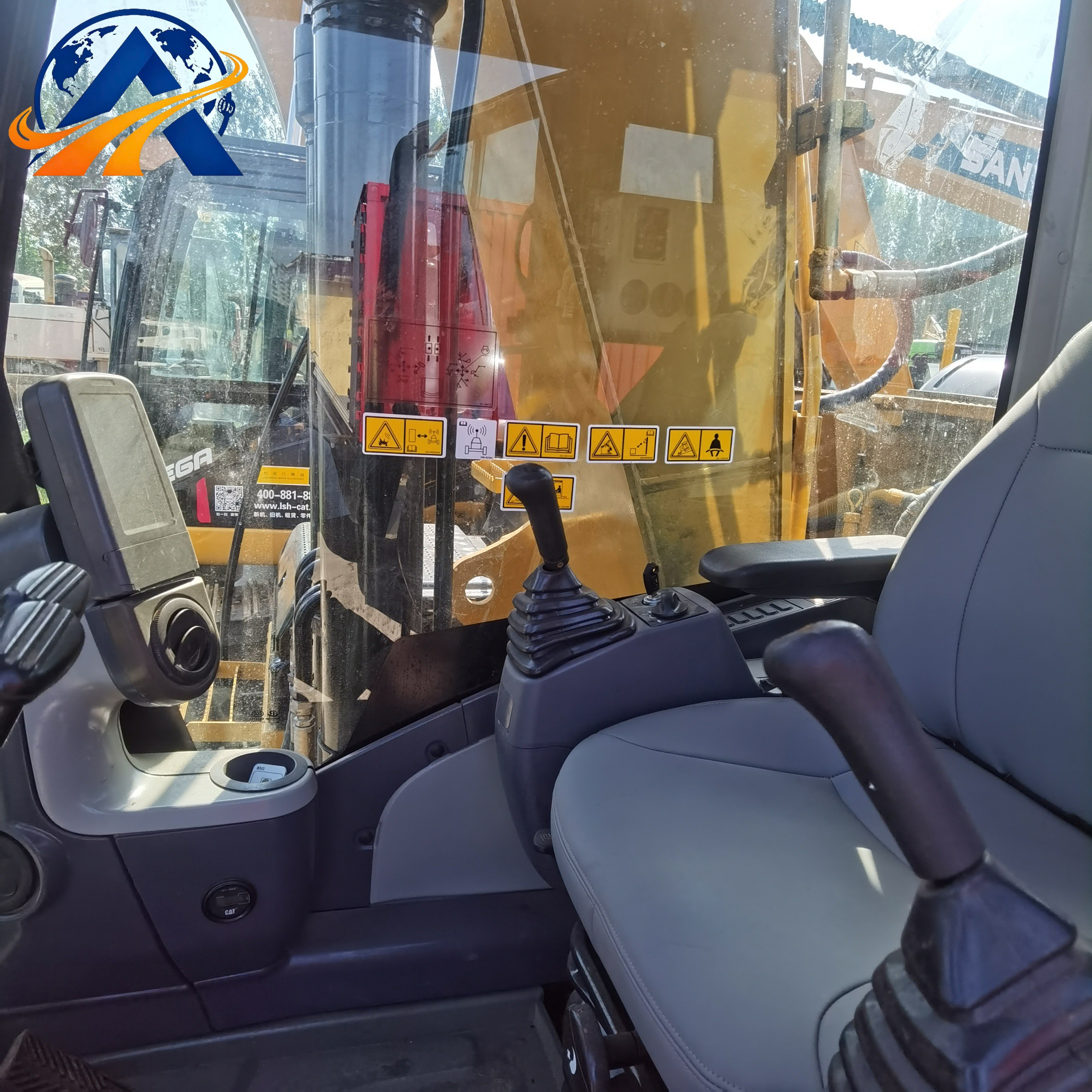

Cabine de sécurité ROPS/FOPS entièrement fermée et amortie, avec protection contre le retournement et les chutes d'objets. Climatisation automatique à température constante, siège opérateur suspendu à dossier haut avec amortissement et écran couleur LCD d'affichage des codes de défaut de série. Système électrique complet 24V DC avec alarmes sonores et visuelles en temps réel pour la charge moteur, la température du liquide de refroidissement, la pression d'huile, la température de l'huile hydraulique et la pression de la pompe principale.
Train de roulement moyen de série, patins de chenille en acier à simple arête de 600mm montés en usine, rayon de rotation arrière minimal 2780mm, vitesse maximale de translation à deux vitesses 5.7km/h, aptitude au franchissement de pente 35°, pression au sol 60kPa.

Capacités de service

Huile moteur : 30L
Huile totale du système hydraulique : 260L
Huile de transmission des moteurs de translation : 8L par côté
Huile de transmission du moteur de rotation : 8L
Liquide de refroidissement : 25L
Capacité du réservoir de carburant : 345L

II. Configuration en option (incrément de dimensions & poids indiqué pour chaque élément)

Options de cabine

1. Verrouillage centralisé des portes à distance : poids +5kg, dimensions hors tout inchangées
2. Leviers de commande pilote multifonctions proportionnels : poids +8kg, dimensions hors tout inchangées
3. Système audio radio Bluetooth embarqué : poids +6kg, dimensions hors tout inchangées
4. Siège chauffant & ventilé + rétroviseurs chauffants électriquement : poids +12kg, dimensions hors tout inchangées
5. Caméra de surveillance de recul latérale unique : poids +3kg, dimensions hors tout inchangées
6. Grillage de protection de fenêtre en acier haute résistance : poids +22kg, largeur +40mm, hauteur inchangée
7. Auvent de protection pare-soleil pliable : poids +36kg, hauteur hors tout +240mm

Options de translation & train de roulement

1. Moteurs de translation hydrauliques renforcés pour service intensif : +22kg par côté, poids total +44kg, dimensions inchangées
2. Filtre à air antipoussière renforcé à plusieurs étages : poids +15kg, hauteur hors tout +50mm
3. Kit de préchauffage du refroidissement étanche à basse température pour régions très froides : poids +22kg, dimensions inchangées
4. Patins de chenille à double arête élargis de 700mm (remplacement des chenilles standard de 600mm) : largeur hors tout +100mm, poids total +180kg
5. Ensemble de train de roulement long de type L étendu : longueur hors tout +330mm, poids +132kg

Options d'équipement de travail

1. Tuyauterie hydraulique auxiliaire à double circuit pour marteaux hydrauliques : poids +16kg, dimensions inchangées
2. Godet étroit de creusement de tranchées (remplacement du godet de terrassement standard) : poids -42kg, longueur hors tout inchangée
3. Godet renforcé pour roche lourde (remplacement du godet de terrassement standard) : poids +68kg, longueur hors tout inchangée
4. Flèche étendue de 6.3m / balancier de 3.5m (remplacement de la flèche standard de 5.7m + balancier de 2.9m) : longueur hors tout +620mm, poids +125kg
5. Ensemble de dents de godet et protections latérales épaissies et résistantes à l'usure : poids +28kg, dimensions inchangées
6. Tuyauterie hydraulique auxiliaire pour bras long de démolition : poids +20kg, longueur hors tout +800mm, poids +160kg

Options de sécurité & pour sites spéciaux

1. Système antivol antidémarrage à puce d'identification : poids +5kg, dimensions hors tout inchangées
2. Module de diagnostic des défauts à distance & d'étalonnage de programme : poids +8kg, dimensions inchangées
3. Groupe de projecteurs de travail auxiliaires LED haute luminosité toutes saisons : poids +14kg, hauteur hors tout +60mm
4. Kit de préchauffage de démarrage à froid à très basse température de -40°C : poids +12kg, dimensions inchangées
5. Cadre de flèche renforcé et épaissi : poids +112kg, longueur hors tout +70mm
6. Chenilles en acier complètes résistantes à l'usure pour service intensif en mine : largeur hors tout +100mm, poids +210kg
7. Cadre de protection anticollision couvrant intégralement toute la machine : largeur +50mm de chaque côté (largeur totale +100mm), poids +215kg
