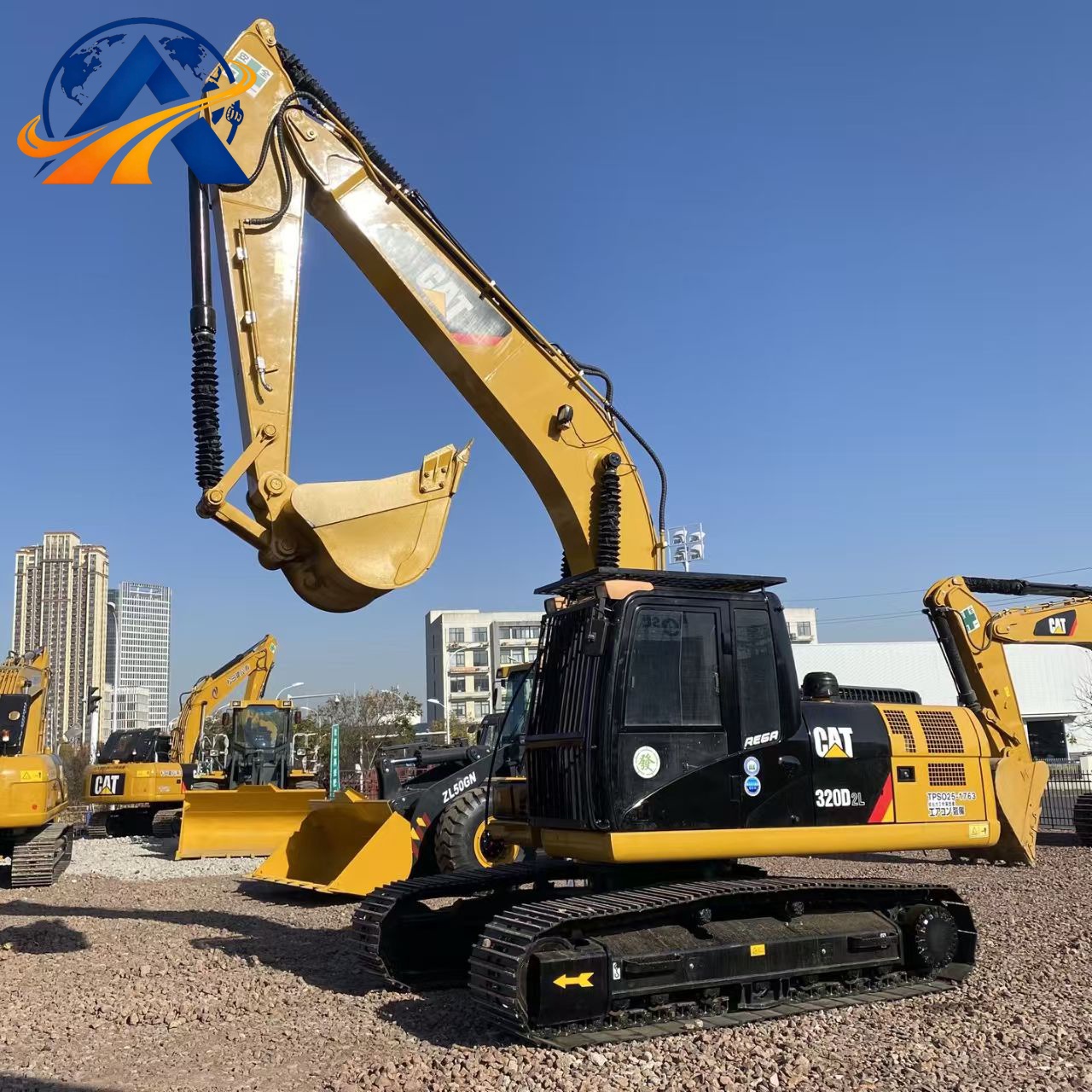

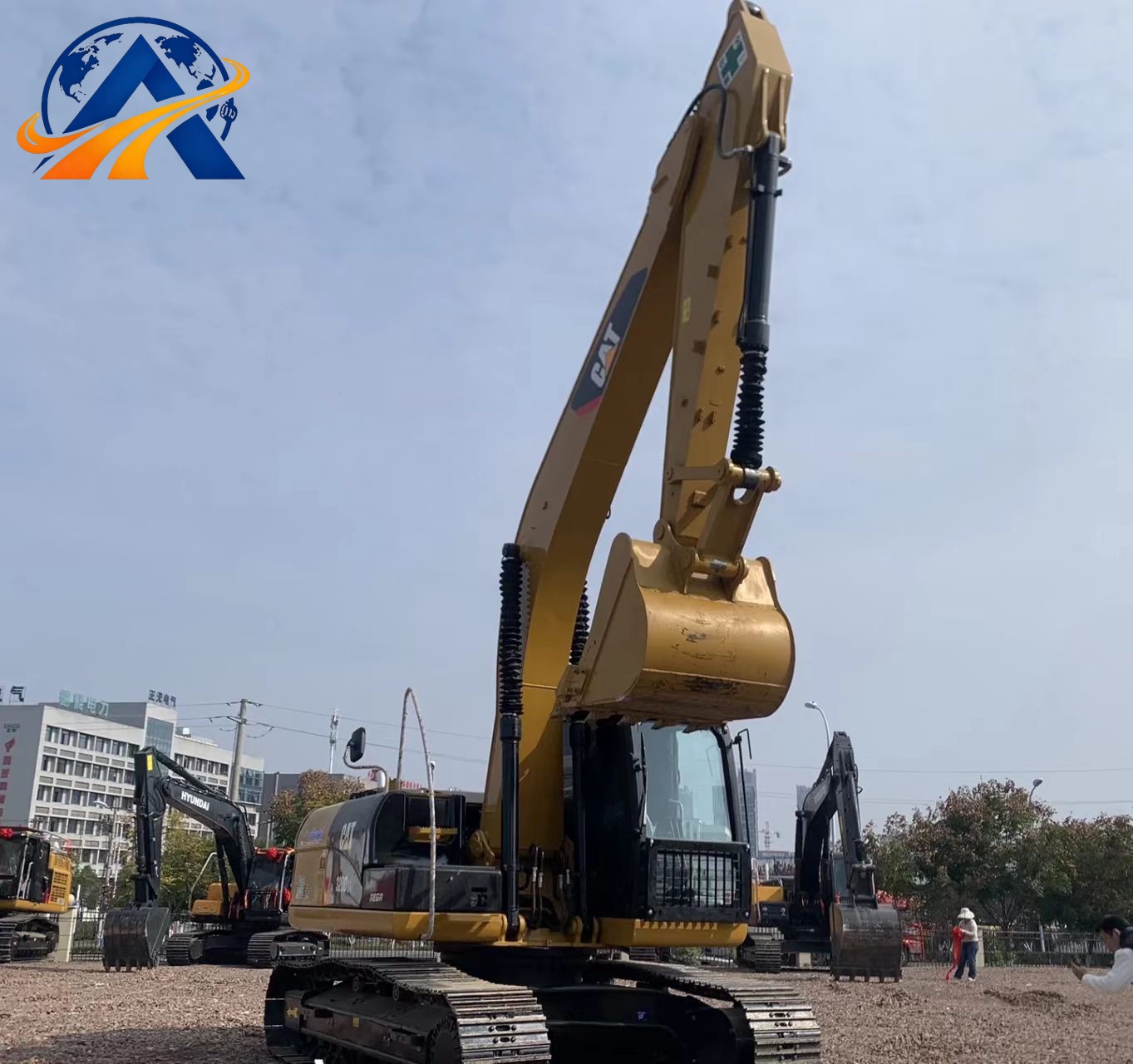

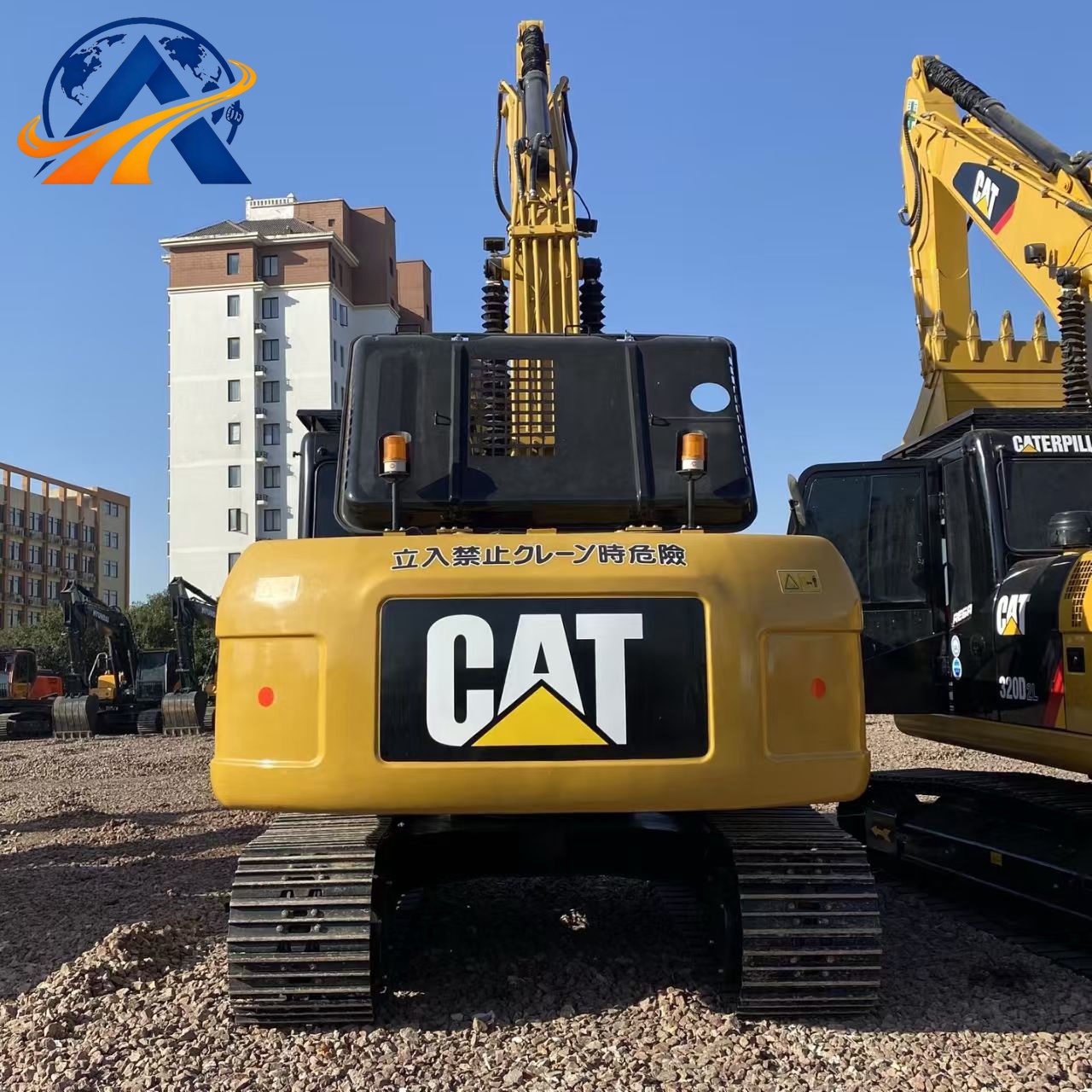

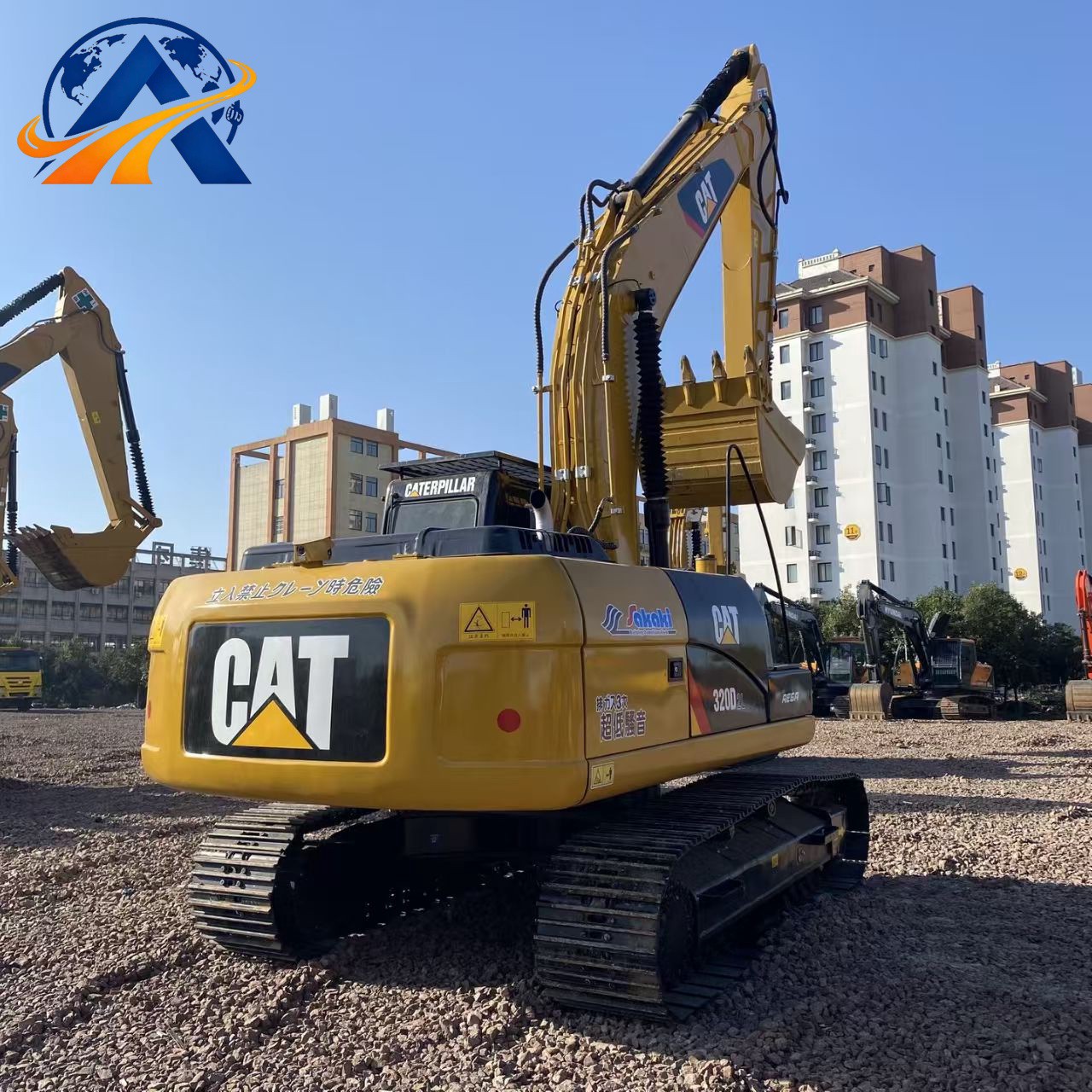

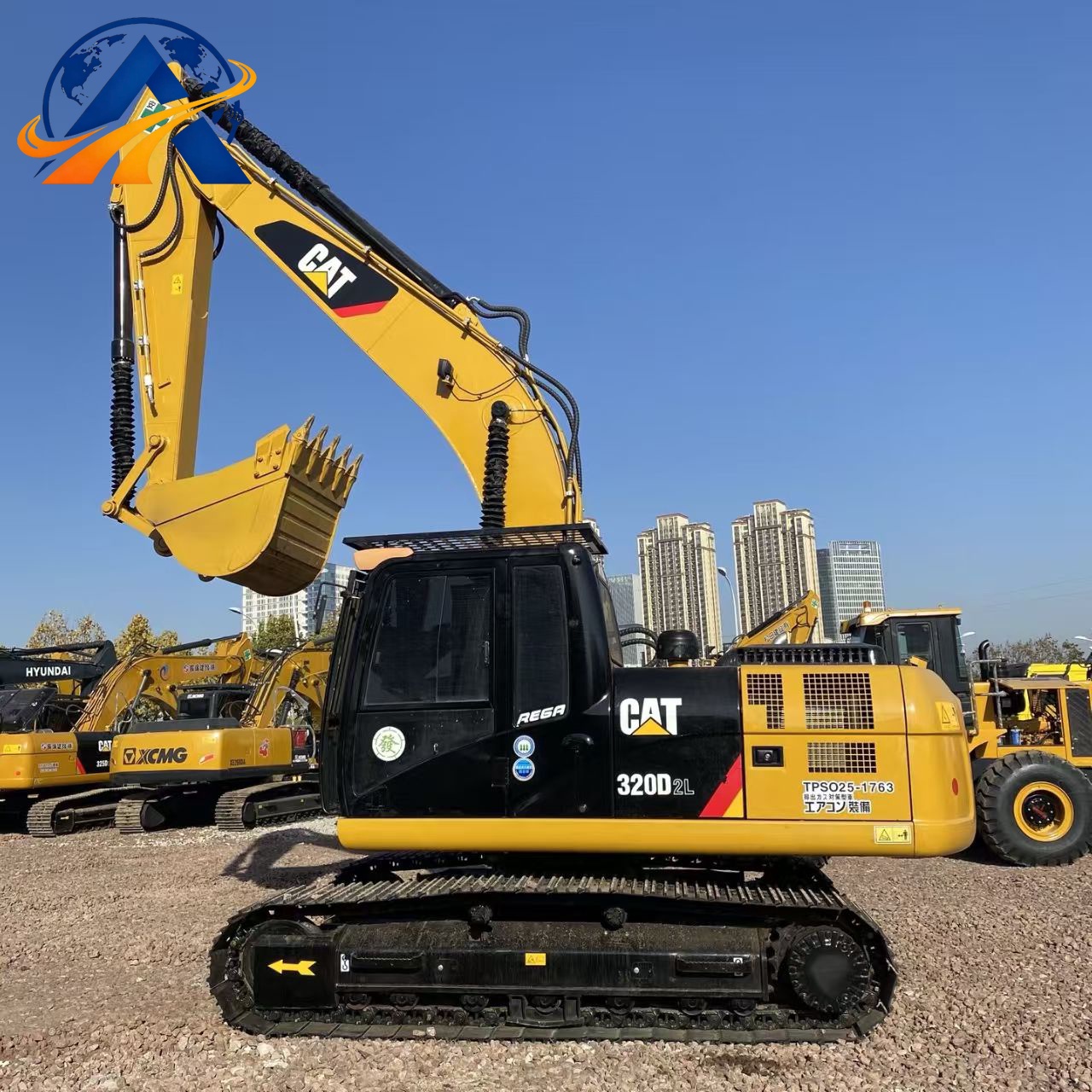

Pelle hydraulique moyenne Cat® 320D2L

Paramètres de base de la machine

[Dimensions et poids] Longueur hors tout 9680mm × largeur 2980mm × hauteur 3050mm, poids en ordre de marche 21200kg (train de roulement standard allongé de type L, patins de chenille à barrettes simples de 600mm, flèche standard de 5.7m + balancier standard de 2.9m, godet terrassement de 1.05m³, configuration standard uniquement, tous les accessoires optionnels exclus)

I. Configuration standard

Groupe motopropulseur

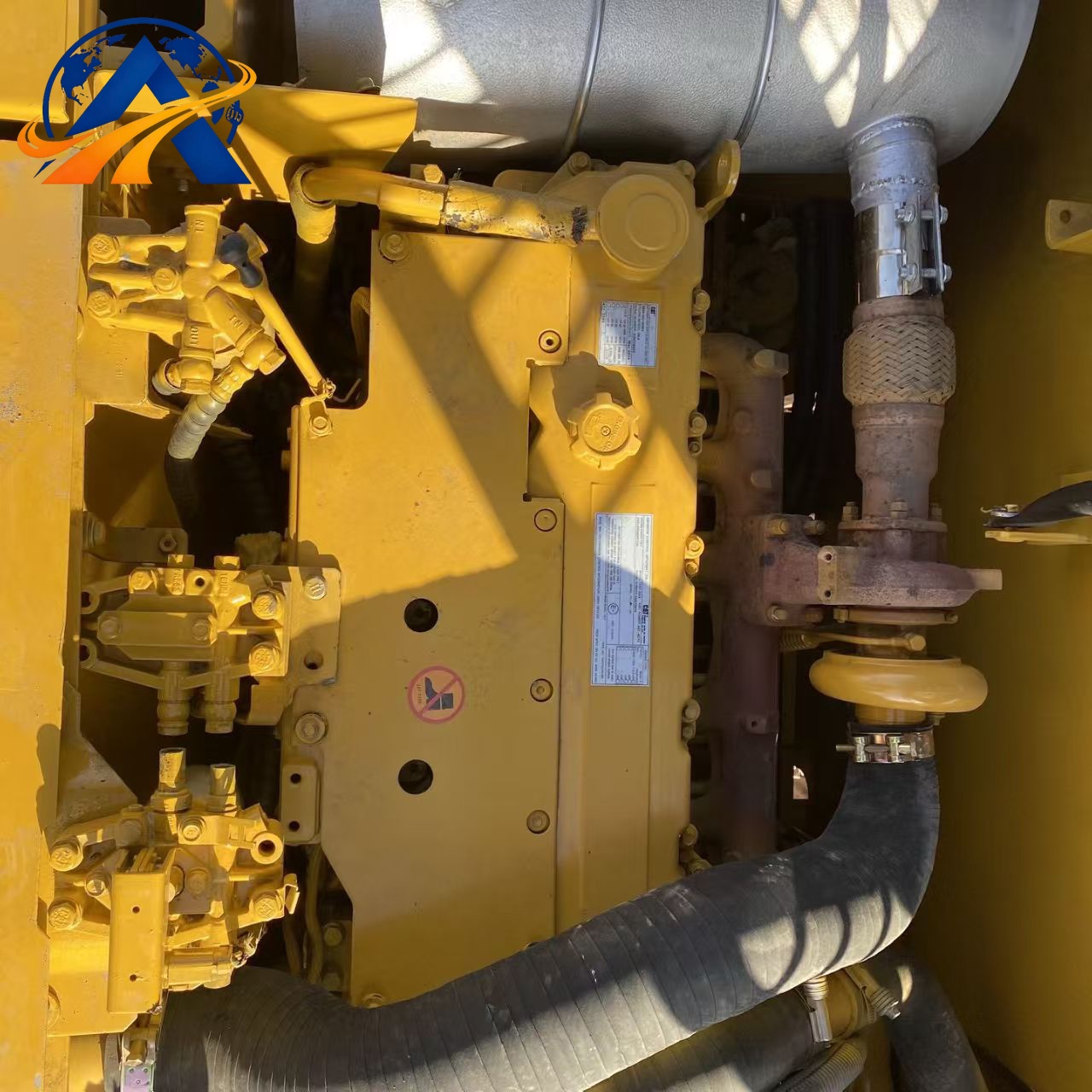

Équipé d'un moteur diesel Cat C7.1 six cylindres en ligne, turbocompressé et refroidi par eau, d'une cylindrée de 7.1L, d'une puissance nette nominale au volant de 110kW @ 2000rpm et d'un couple maximal de 580N·m. Système d'injection directe électronique avec post-traitement des gaz d'échappement DOC, conforme aux normes d'émissions hors route China National Stage III, EU Stage IIIA et US Tier3.
Deux pompes hydrauliques à pistons à cylindrée variable avec détection croisée, sans boîte de vitesses mécanique. Les moteurs de translation intègrent des freins de stationnement multidisques humides à bain d'huile avec verrouillages de frein de translation indépendants à gauche et à droite ; le système de freinage est conforme à la norme de sécurité ISO 10265 pour les engins de construction. Tendeur hydraulique de chenille entièrement automatique et ventilateur de refroidissement à embrayage visqueux avec régulation de température de série.

Hydraulique et équipement de travail

Système hydraulique à double pompe avec détection croisée, débit maximal d'une pompe 212L/min, réservoir d'huile hydraulique de 130L, capacité totale du système hydraulique de 272L. Équipé d'un circuit d'économie d'énergie par régénération de flèche et de balancier, de soupapes d'amortissement de translation, d'une surveillance électronique en temps réel de la pression du circuit principal et d'un système de filtration d'huile d'aspiration et de retour à trois étages.
Flèche standard de 5.7m + balancier de 2.9m avec godet général de terrassement de 1.05m³. Force d'arrachement au godet 148.5kN, force d'arrachement au balancier 112.3kN, hauteur maximale de déversement 6820mm, profondeur maximale de fouille 6450mm, sans lame de bouteur avant, vitesse de rotation 11.8rpm.

Configuration de la machine

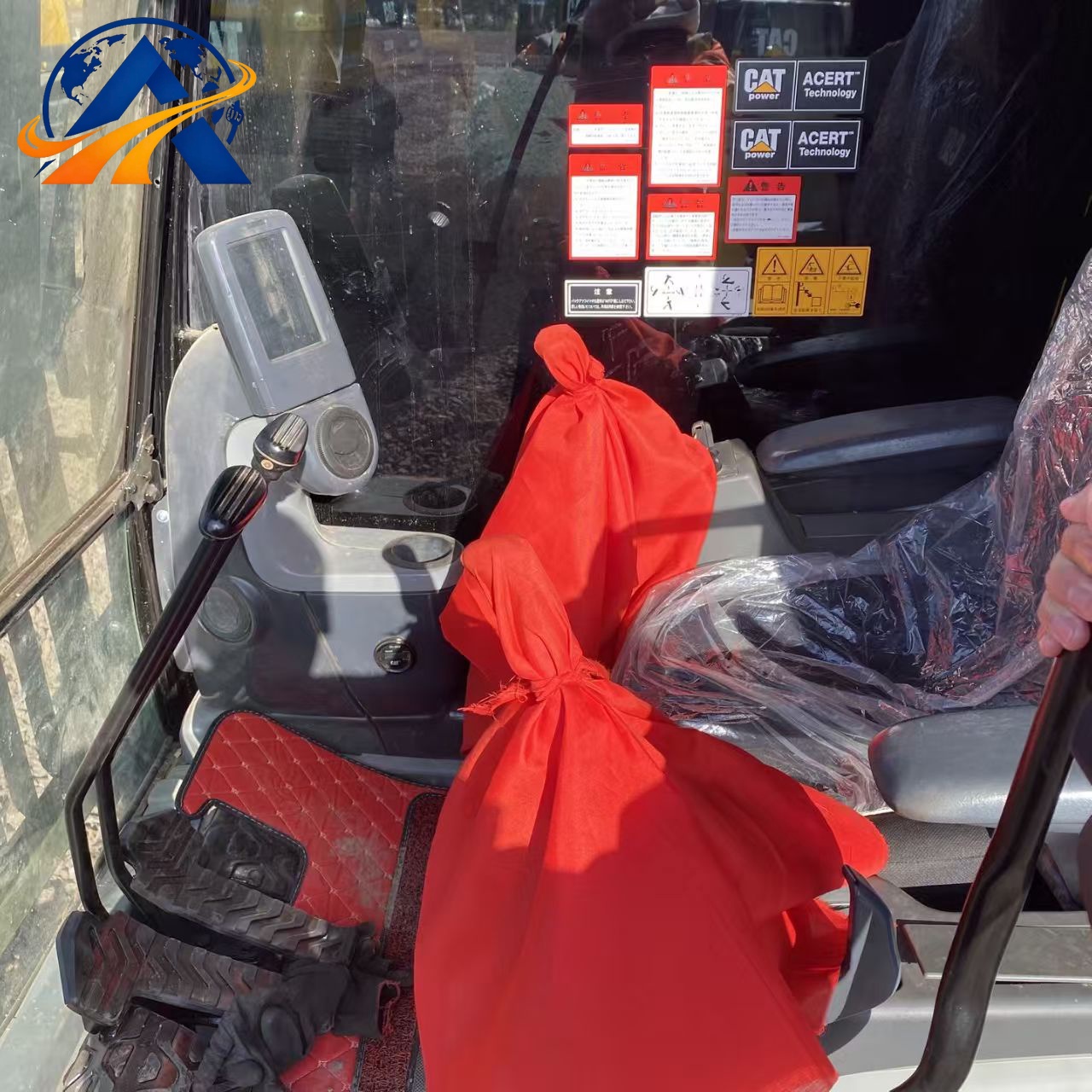

Cabine de sécurité ROPS/FOPS entièrement fermée et amortie, avec protection contre le retournement et la chute d'objets. Climatisation automatique à température constante de série, siège conducteur suspendu à dossier haut avec amortissement et écran LCD couleur d'affichage des codes défaut. Système électrique complet 24V DC avec alarmes sonores et visuelles en temps réel pour la charge moteur, la température du liquide de refroidissement, la pression d'huile, la température de l'huile hydraulique et la pression de la pompe principale.
Train de roulement moyen standard allongé de type L, patins de chenille en acier à barrettes simples de 600mm montés en usine, rayon minimal de rotation arrière 2810mm, vitesse maximale de translation à deux vitesses 5.9km/h, aptitude en pente 35°, pression au sol 62kPa.

Capacités de service

Huile moteur : 32L
Huile totale du système hydraulique : 272L
Huile de boîte des moteurs de translation : 8.5L par côté
Huile de boîte du moteur de rotation : 8.5L
Liquide de refroidissement : 27L
Capacité du réservoir de carburant : 360L

II. Configuration optionnelle (augmentation des dimensions et du poids indiquée pour chaque élément)

Options de cabine

1. Verrouillage centralisé des portes à distance : +5kg de poids, dimensions hors tout inchangées
2. Leviers de commande pilote multifonctions proportionnels : +8kg de poids, dimensions hors tout inchangées
3. Système audio radio Bluetooth embarqué : +6kg de poids, dimensions hors tout inchangées
4. Siège chauffant et ventilé + rétroviseurs chauffants électriquement : +12kg de poids, dimensions hors tout inchangées
5. Caméra de surveillance de rétroviseur sur un seul côté : +3kg de poids, dimensions hors tout inchangées
6. Grille de protection de vitre en acier haute résistance : +23kg de poids, largeur +40mm, hauteur inchangée
7. Auvent de protection pare-soleil rabattable : +38kg de poids, hauteur hors tout +240mm

Options de translation et de train de roulement

1. Moteurs de translation hydrauliques renforcés pour usage intensif : +24kg par côté, poids total +48kg, dimensions inchangées
2. Filtre à air antipoussière pour usage intensif à plusieurs étages : +16kg de poids, hauteur hors tout +50mm
3. Kit de préchauffage de refroidissement étanche à basse température pour régions froides : +24kg de poids, dimensions inchangées
4. Patins de chenille à doubles barrettes élargis de 700mm (remplacement des chenilles standard de 600mm) : largeur hors tout +100mm, poids total +190kg
5. Ensemble de train de roulement allongé renforcé de type L : longueur hors tout +350mm, +140kg de poids

Options d'équipement de travail

1. Tuyauterie hydraulique auxiliaire à double circuit pour brise-roches hydrauliques : +17kg de poids, dimensions inchangées
2. Godet de tranchée étroit (remplacement du godet de terrassement standard) : -45kg de poids, longueur hors tout inchangée
3. Godet renforcé pour roche lourde (remplacement du godet de terrassement standard) : +72kg de poids, longueur hors tout inchangée
4. Flèche allongée de 6.3m / balancier de 3.5m (remplacement de la flèche standard de 5.7m + balancier de 2.9m) : longueur hors tout +640mm, +130kg de poids
5. Ensemble de dents de godet et de protections latérales épaissies et résistantes à l'usure : +30kg de poids, dimensions inchangées
6. Tuyauterie hydraulique auxiliaire pour bras long de démolition : +22kg de poids, longueur hors tout +820mm, +168kg de poids

Options de sécurité et pour sites spéciaux

1. Système antivol avec immobiliseur à puce d'identification : +5kg de poids, dimensions hors tout inchangées
2. Module de diagnostic à distance des défauts et d'étalonnage du programme : +9kg de poids, dimensions inchangées
3. Groupe de projecteurs de travail auxiliaires LED haute luminosité toutes conditions météorologiques : +15kg de poids, hauteur hors tout +60mm
4. Kit de préchauffage pour démarrage à froid à très basse température -40°C : +14kg de poids, dimensions inchangées
5. Cadre de flèche renforcé et épaissi : +118kg de poids, longueur hors tout +75mm
6. Chenilles en acier complètes pour mines, renforcées et résistantes à l'usure : largeur hors tout +100mm, +220kg de poids
7. Cadre de protection anticollision couvrant intégralement toute la machine : +50mm de largeur de chaque côté (largeur totale +100mm), +222kg de poids
