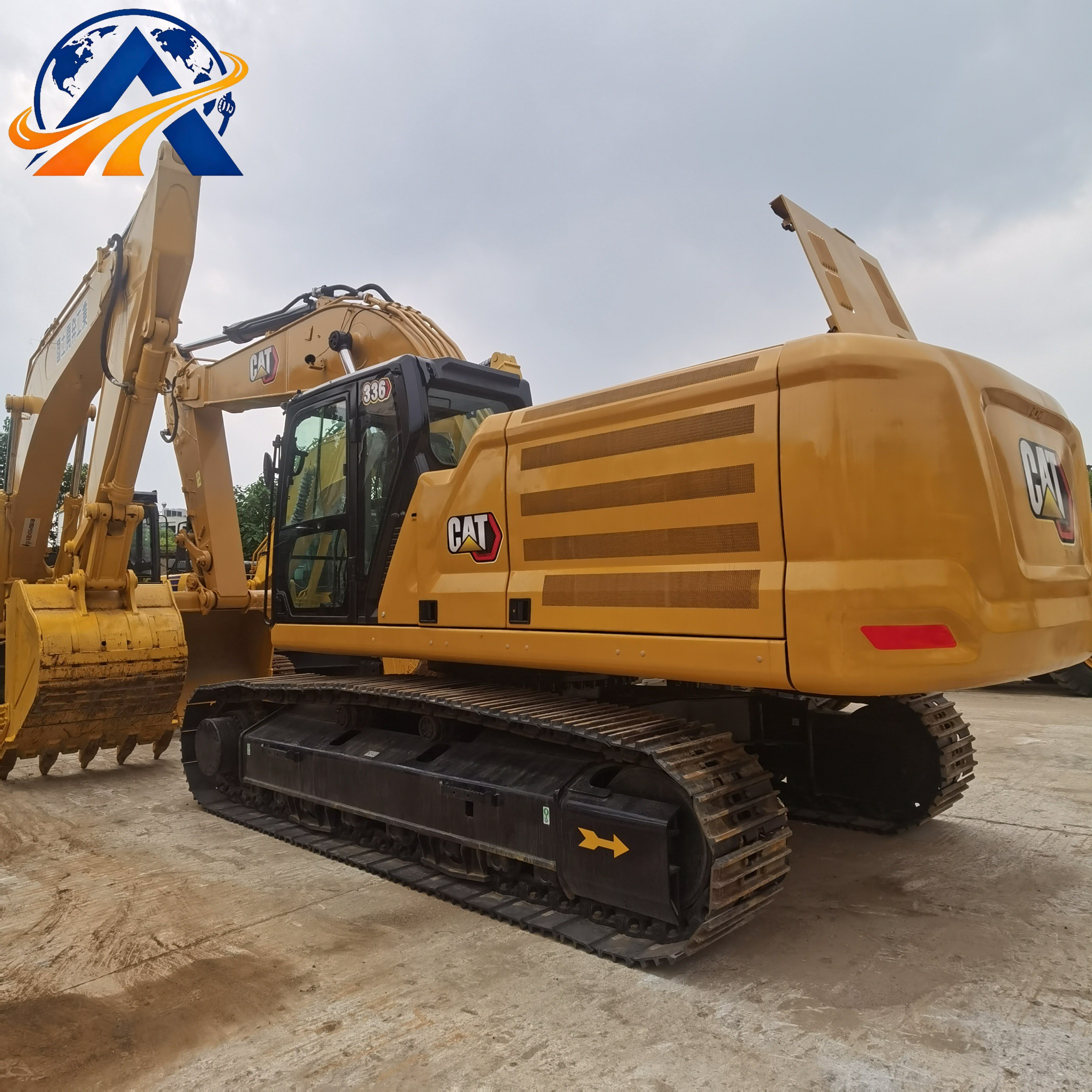

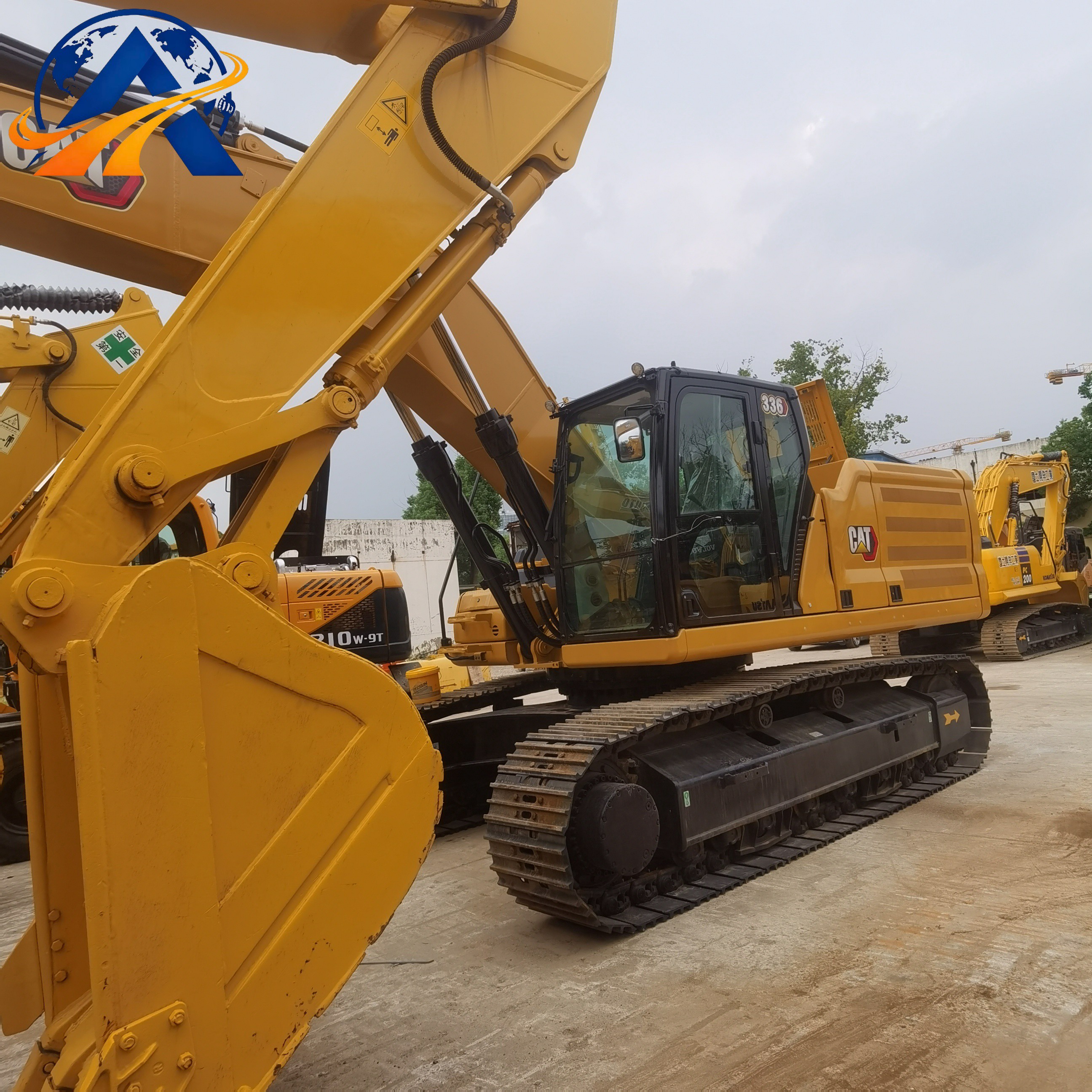

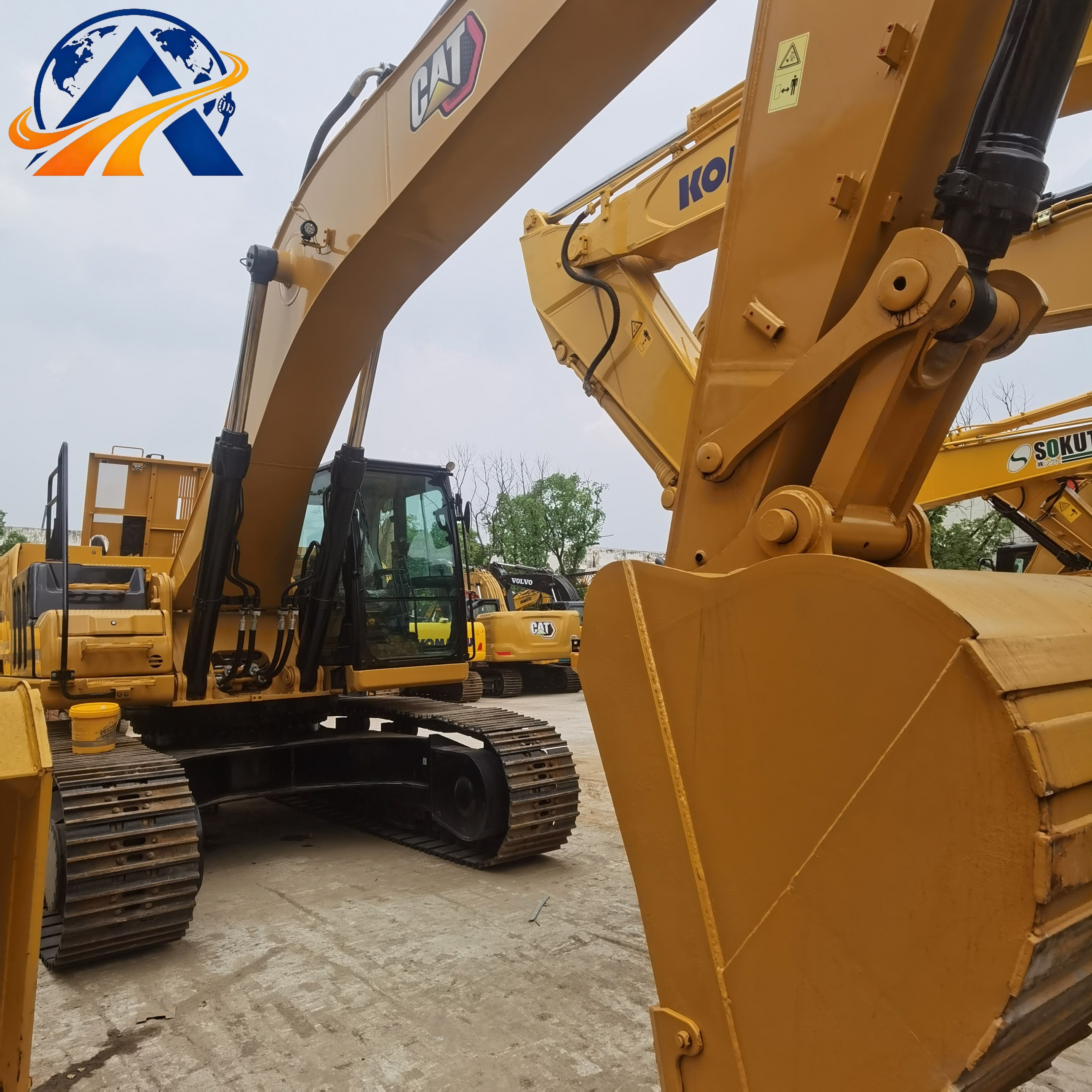

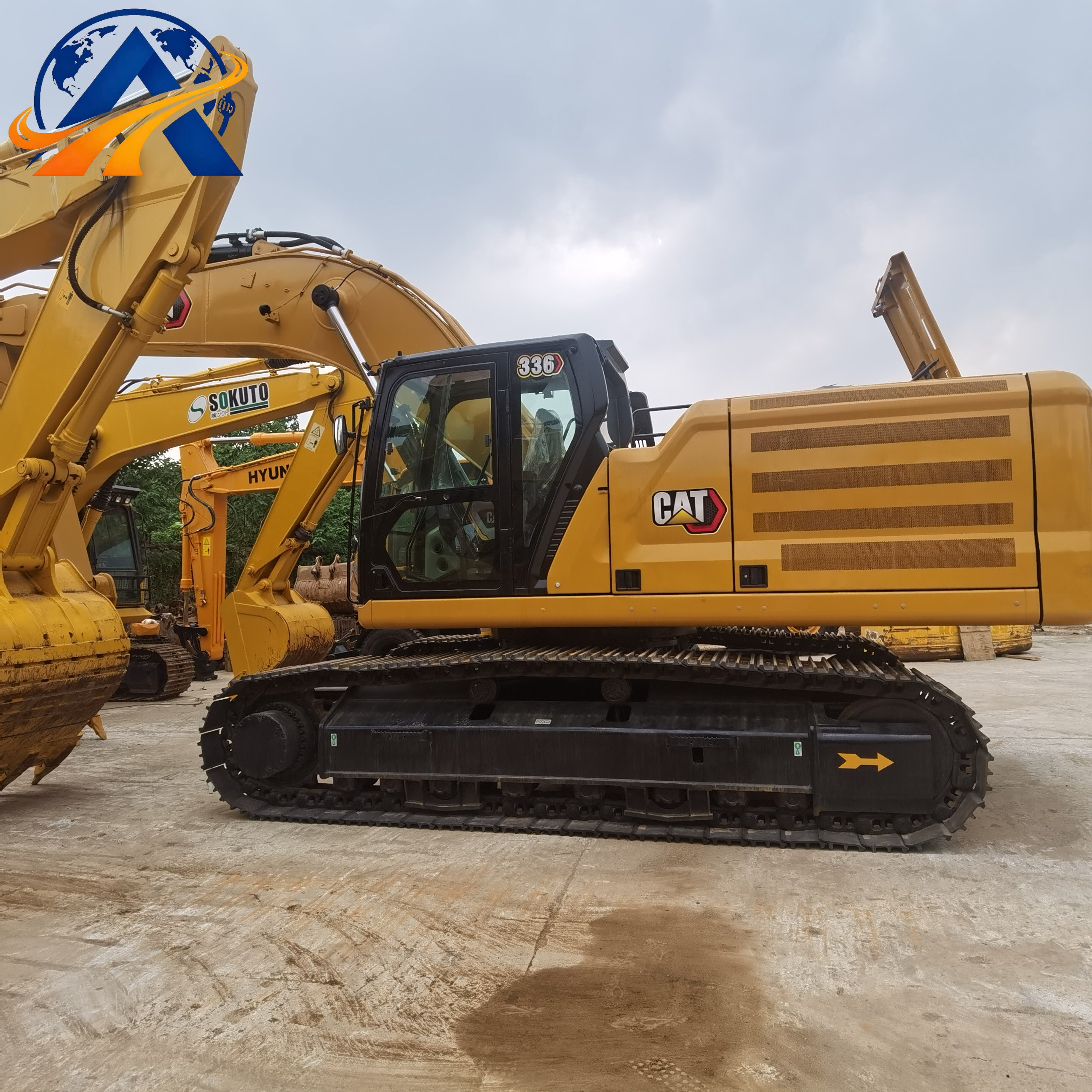

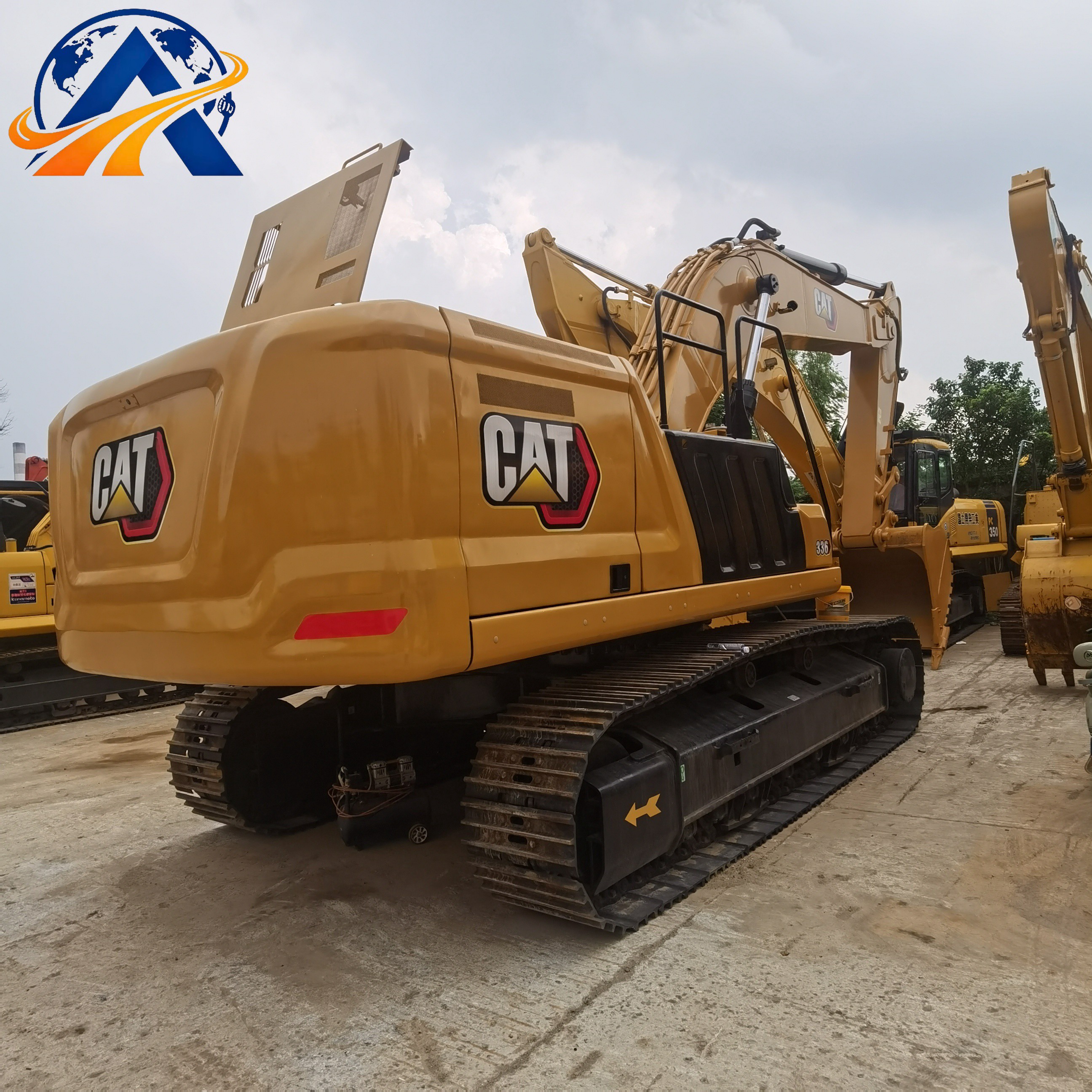

Pelle hydraulique Cat® 336D

Paramètres de base de la machine

[Dimensions et poids] Longueur hors tout 11180mm × largeur 3190mm × hauteur 3180mm, poids en ordre de marche 33750kg (configuration standard uniquement, hors tous les accessoires en option)

I. Configuration standard

Groupe motopropulseur

Équipée d'un moteur diesel Cat C9 ACERT six cylindres en ligne turbocompressé, cylindrée de 8.8L, puissance nette nominale de 200kW, couple maximal de 1020N·m, injection électronique à rampe commune haute pression avec technologie de traitement des gaz d'échappement ACERT, conforme aux normes d'émissions tout-terrain China National Stage III et EU Stage IIIA. Adopte une configuration d'entraînement direct par deux pompes hydrauliques variables à détection de charge, sans boîte de vitesses. Les moteurs de translation intègrent des freins de stationnement multidisques à bain d'huile avec verrouillages de frein de translation gauche et droit indépendants de série ; le système de freinage de translation est conforme aux normes de sécurité ISO applicables aux grandes machines de construction. Tendeur de chenille hydraulique automatique de série.

Système hydraulique et équipement de travail

Deux pompes hydrauliques à pistons à cylindrée variable avec détection de charge, réservoir d'huile hydraulique de 175L, capacité totale du système hydraulique de 410L. Équipée de soupapes d'amortissement de translation, d'une surveillance en temps réel de la pression du circuit principal et d'un système de filtration d'huile d'aspiration et de retour à trois niveaux. Équipement standard comprenant une flèche de 6.5m et un balancier de 3.2m, associé à un godet de terrassement général de 1.4m³. Force d'arrachement au godet de 222kN, force d'arrachement au balancier de 146kN, hauteur maximale de déversement de 7470mm, profondeur maximale de fouille de 8210mm. Sans lame de bouteur avant.

Configuration de la machine

Cabine de sécurité ROPS/FOPS entièrement fermée et amortie, avec protection contre le retournement et la chute d'objets. Climatisation à température constante de série, siège opérateur suspendu à dossier haut avec amortissement et écran LCD de surveillance numérique des codes de défaut. L'ensemble de la machine adopte un système électrique 24V DC, équipé de modules de surveillance et d'alarme en temps réel pour la charge moteur, la température de l'huile hydraulique et la pression de la pompe principale. Train de roulement long de série, patins de chenille en acier à triple arête de 700mm montés en usine, rayon de rotation arrière minimal de 3530mm, vitesse de translation maximale de 4.6km/h.

Capacités de service

Huile moteur : 40L
Huile totale du système hydraulique : 410L
Huile pour engrenages des moteurs de translation : 8L par côté
Huile pour engrenages du moteur d'orientation : 19L
Liquide de refroidissement : 40L
Capacité du réservoir de carburant : 620L

II. Configuration en option (incrément de dimensions et de poids indiqué pour chaque élément)

Options de cabine

1. Verrouillage centralisé des portes à distance : +6kg de poids, dimensions hors tout inchangées
2. Leviers de commande pilote multifonctions proportionnels : +10kg de poids, dimensions hors tout inchangées
3. Système audio radio Bluetooth embarqué : +7kg de poids, dimensions hors tout inchangées
4. Siège chauffant et rétroviseurs chauffants électriquement : +14kg de poids, dimensions hors tout inchangées
5. Caméra de surveillance de rétroviseur d'un seul côté : +4kg de poids, dimensions hors tout inchangées
6. Grillage de protection de fenêtre en acier haute résistance : +28kg de poids, largeur +50mm, hauteur inchangée
7. Auvent de protection pare-soleil pliable : +42kg de poids, hauteur hors tout +260mm

Options de translation et de train de roulement

1. Moteurs hydrauliques de translation renforcés pour usage intensif : +28kg par côté, poids total +56kg, dimensions inchangées
2. Ventilateur de refroidissement automatique réversible : +13kg de poids, dimensions inchangées
3. Filtre à air antipoussière renforcé à plusieurs étages : +18kg de poids, hauteur hors tout +60mm
4. Kit de refroidissement étanche basse température pour zones très froides : +28kg de poids, dimensions inchangées
5. Patins de chenille à triple arête élargis de 800mm (remplacement des chenilles standard de 700mm) : largeur hors tout +100mm, poids total +220kg
6. Ensemble de train de roulement long allongé : longueur hors tout +400mm, +165kg de poids

Options d'équipement de travail

1. Tuyauterie hydraulique auxiliaire à double circuit pour marteaux hydrauliques : +20kg de poids, dimensions inchangées
2. Godet de tranchée étroit (remplacement du godet de terrassement standard) : -55kg de poids, longueur hors tout inchangée
3. Godet renforcé pour roches lourdes (remplacement du godet de terrassement standard) : +88kg de poids, longueur hors tout inchangée
4. Flèche allongée de 7.2m / balancier de 3.9m (remplacement de la flèche standard de 6.5m + balancier de 3.2m) : longueur hors tout +720mm, +158kg de poids
5. Ensemble de dents de godet épaissies résistantes à l'usure et de protections latérales : +36kg de poids, dimensions inchangées
6. Tuyauterie hydraulique auxiliaire pour bras long de démolition : +26kg de poids, longueur hors tout +920mm, +195kg de poids

Options de sécurité et pour sites spéciaux

1. Système antivol d'immobilisation par puce d'identification : +6kg de poids, dimensions inchangées
2. Module de diagnostic de panne à distance et d'étalonnage de programme : +10kg de poids, dimensions inchangées
3. Groupe de feux de travail auxiliaires LED haute luminosité toutes saisons : +18kg de poids, hauteur hors tout +70mm
4. Kit de préchauffage pour démarrage à froid à très basse température de -40°C : +16kg de poids, dimensions inchangées
5. Structure de flèche renforcée et épaissie : +145kg de poids, longueur hors tout +80mm
6. Chenilles en acier complètes pour mines, renforcées et résistantes à l'usure : largeur hors tout +100mm, +250kg de poids
7. Châssis de protection anticollision à couverture intégrale de la machine : +60mm de largeur de chaque côté (largeur totale +120mm), +262kg de poids
