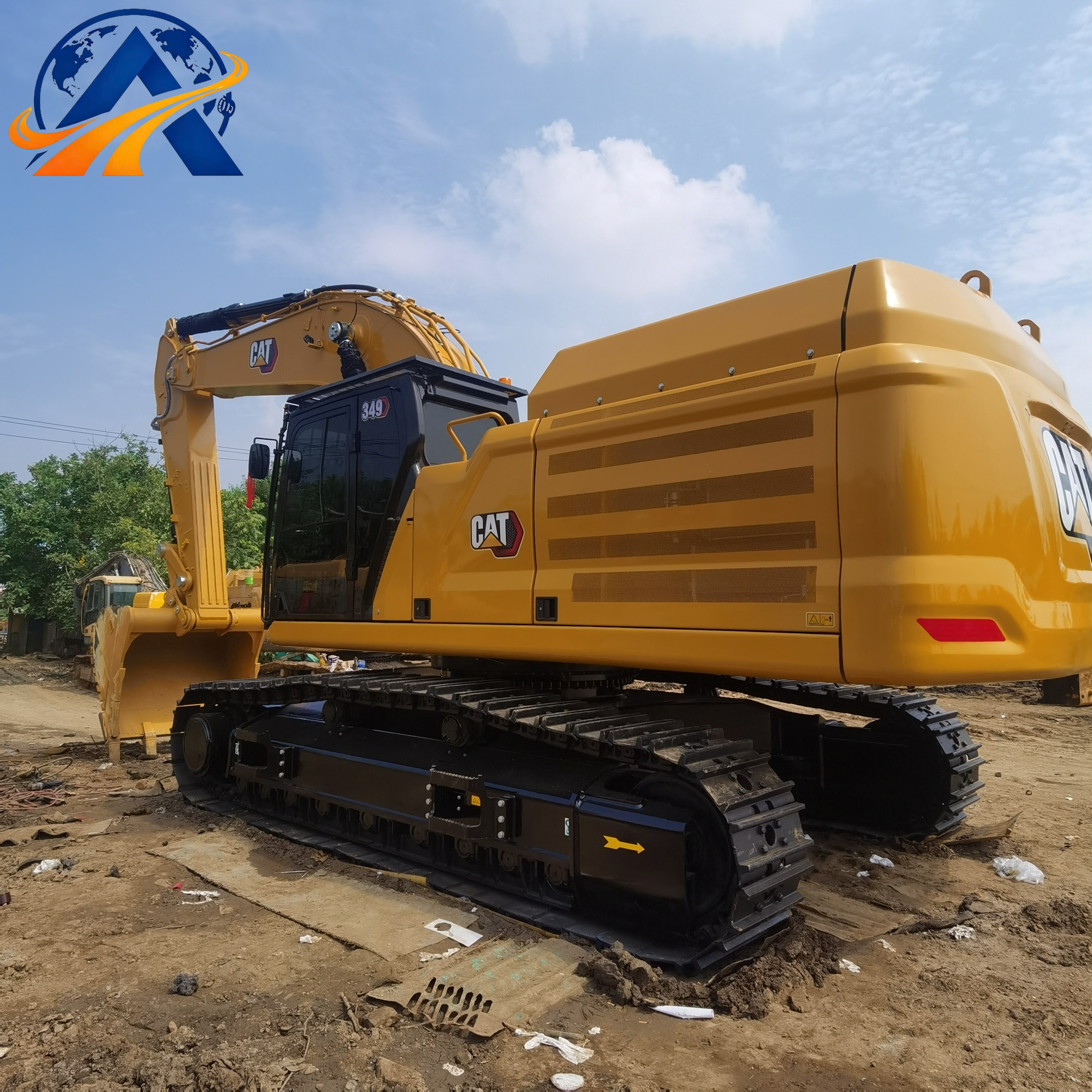

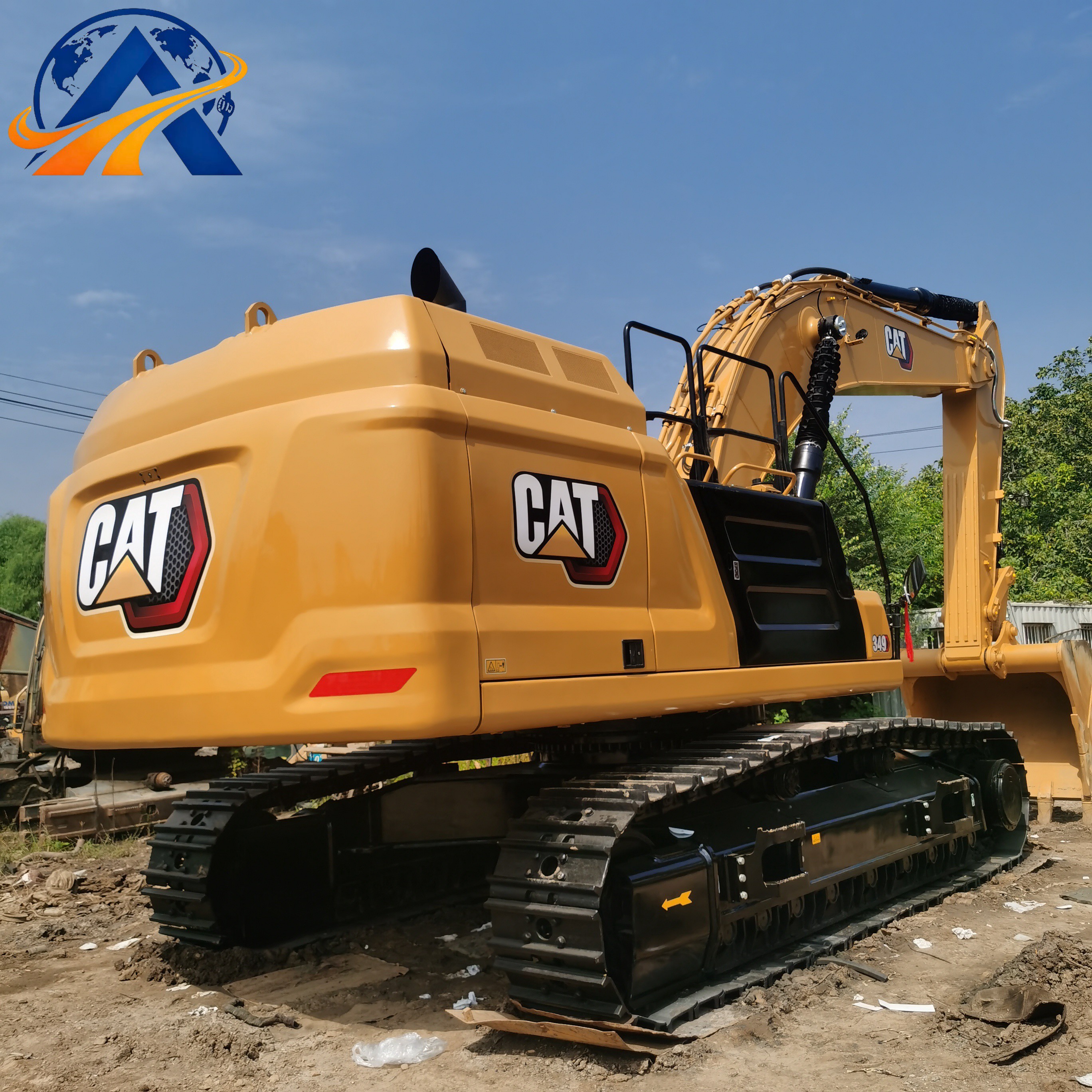

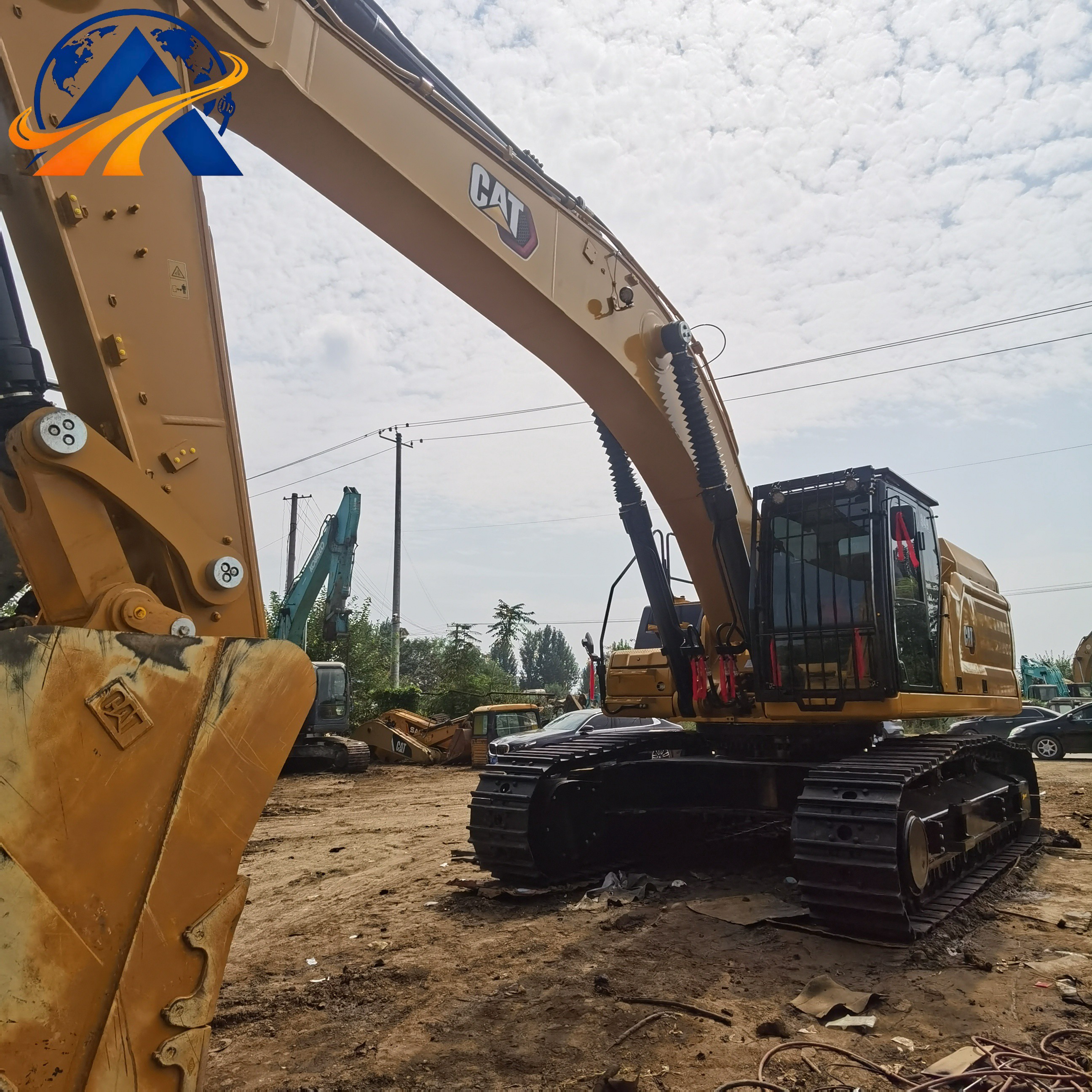

Pelle hydraulique Cat® 349D L

Paramètres de base de la machine

[Dimensions et poids] Longueur hors tout 12450mm × largeur 3640mm × hauteur 3680mm, poids en ordre de marche 46285kg (configuration standard uniquement, hors tous les accessoires en option)

I. Configuration standard

Groupe motopropulseur

Équipée d'un moteur diesel Cat C13 ACERT six cylindres en ligne turbocompressé, d'une cylindrée de 12.5L, d'une puissance nette nominale de 283kW et d'un couple maximal de 1620N·m, avec injection électronique à rampe commune haute pression et technologie de traitement des gaz d'échappement ACERT, conforme aux normes d'émissions hors route China National Stage III et EU Stage IIIA. Adopte une configuration d'entraînement direct par deux pompes hydrauliques variables à détection de charge, sans boîte de vitesses. Les moteurs de translation intègrent des freins de stationnement multidisques à bain d'huile avec verrouillages de frein de translation gauche et droit indépendants de série ; le système de freinage de translation est conforme aux normes de sécurité ISO applicables aux grandes machines de construction. Tendeur automatique de chenilles hydraulique de série.

Système hydraulique et équipement de travail

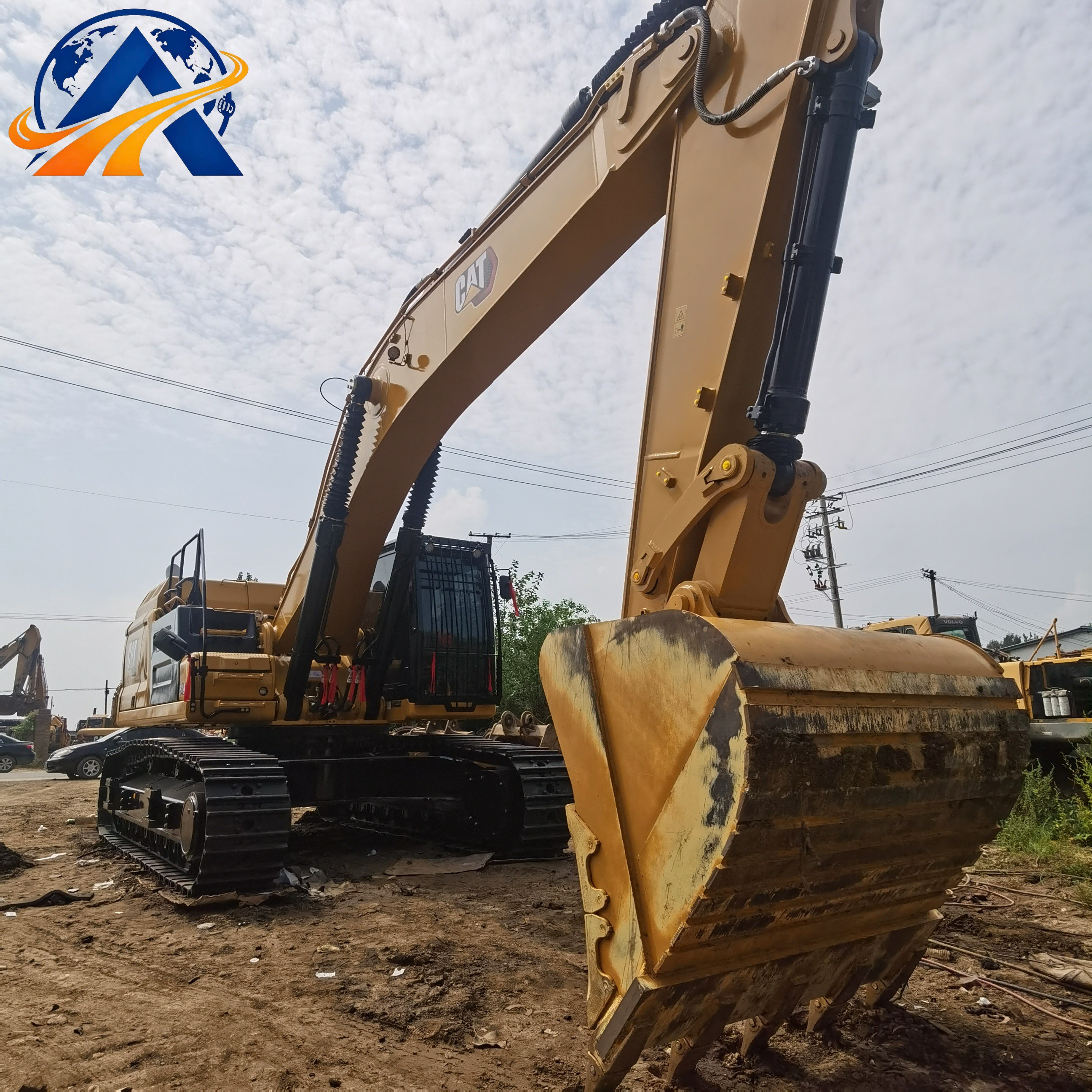

Deux pompes hydrauliques à pistons à cylindrée variable avec détection de charge, réservoir d'huile hydraulique de 243L, capacité totale du système hydraulique de 570L. Équipée de valves d'amortissement de translation, d'une surveillance en temps réel de la pression du circuit principal et d'un système de filtration d'huile d'aspiration et de retour à trois étages. Montage standard d'une flèche de 7.4m et d'un balancier de 4.3m, associé à un godet de terrassement général de 1.8m³. Force d'arrachement du godet de 278kN, force d'arrachement du balancier de 245kN, hauteur de déversement maximale de 7870mm, profondeur de fouille maximale de 8920mm. Sans lame de bulldozer avant.

Configuration de la machine

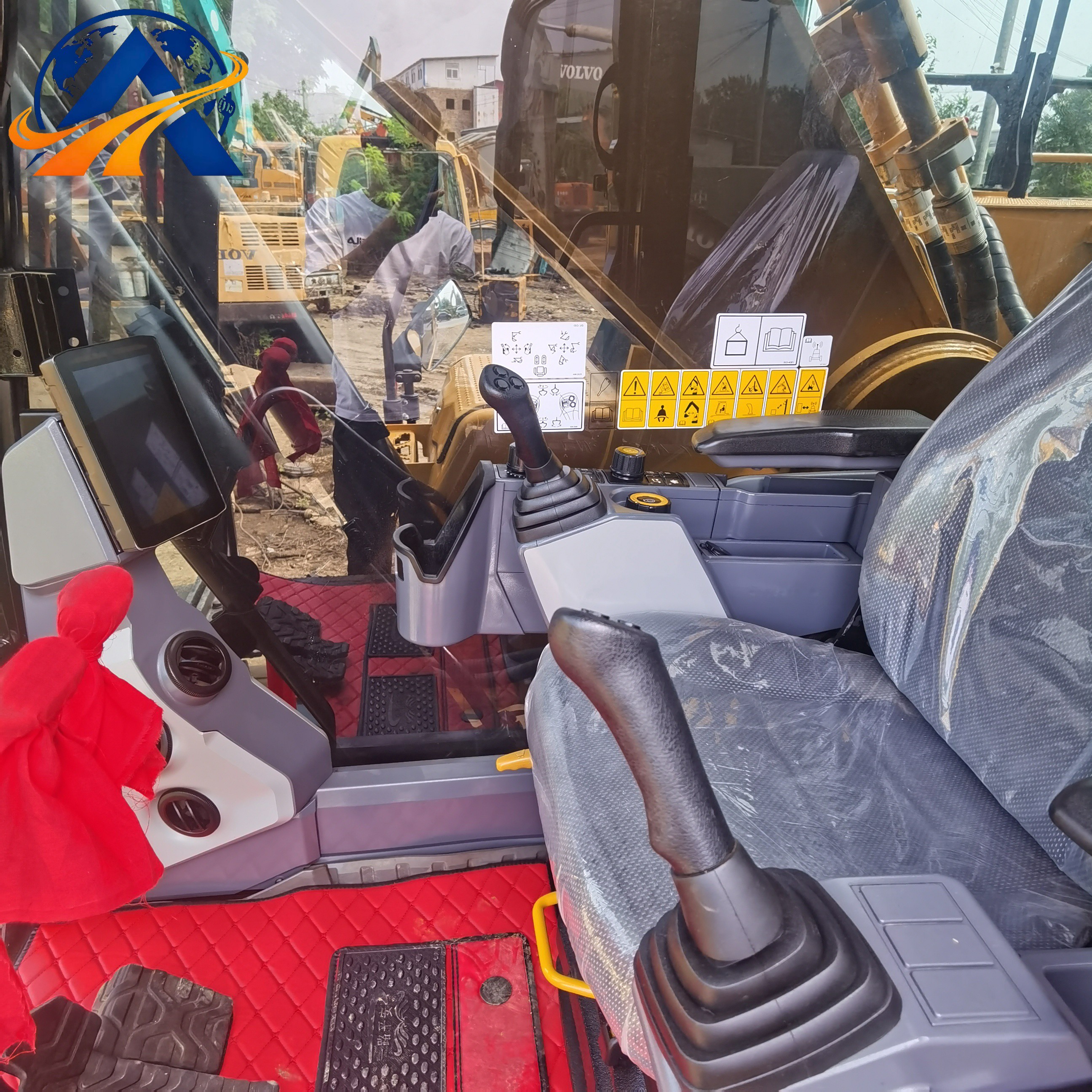

Cabine de sécurité ROPS/FOPS entièrement fermée et amortie, avec protection contre le retournement et la chute d'objets. Climatisation à température constante de série, siège conducteur suspendu à dossier haut avec amortissement et écran LCD de surveillance numérique des codes de panne. L'ensemble de la machine adopte un système électrique 24V DC, équipé de modules de surveillance et d'alarme en temps réel pour la charge moteur, la température de l'huile hydraulique et la pression de la pompe principale. Train de roulement long de série, tuiles de chenille en acier à triple arête de 750mm montées en usine, rayon de rotation arrière minimal de 3770mm, vitesse de translation maximale de 4.7km/h.

Capacités de service

Huile moteur : 42L
Huile totale du système hydraulique : 570L
Huile d'engrenage des moteurs de translation : 15L par côté
Huile d'engrenage du moteur de rotation : 10L
Liquide de refroidissement : 35.5L
Capacité du réservoir de carburant : 705L

II. Configuration en option (incrément de dimensions et de poids indiqué pour chaque élément)

Options de cabine

1. Verrouillage centralisé à distance : +7kg de poids, dimensions hors tout inchangées
2. Leviers de commande pilote multifonctions proportionnels : +11kg de poids, dimensions hors tout inchangées
3. Système audio radio Bluetooth embarqué : +8kg de poids, dimensions hors tout inchangées
4. Siège chauffant et rétroviseurs à chauffage électrique : +16kg de poids, dimensions hors tout inchangées
5. Caméra de surveillance de rétroviseur d'un seul côté : +5kg de poids, dimensions hors tout inchangées
6. Grillage de protection de vitre en acier haute résistance : +33kg de poids, largeur +60mm, hauteur inchangée
7. Auvent de protection pare-soleil pliable : +48kg de poids, hauteur hors tout +280mm

Options de translation et de train de roulement

1. Moteurs de translation hydrauliques renforcés pour usage intensif : +34kg par côté, poids total +68kg, dimensions inchangées
2. Ventilateur de refroidissement automatique réversible : +15kg de poids, dimensions inchangées
3. Filtre à air antipoussière pour usage intensif à plusieurs étages : +22kg de poids, hauteur hors tout +70mm
4. Kit de refroidissement étanche basse température pour régions froides : +33kg de poids, dimensions inchangées
5. Tuiles de chenille à triple arête élargies de 850mm (remplacement des chenilles standard de 750mm) : largeur hors tout +100mm, poids total +270kg
6. Ensemble de train de roulement long étendu : longueur hors tout +450mm, +192kg de poids

Options d'équipement de travail

1. Tuyauterie hydraulique auxiliaire à double circuit pour marteaux hydrauliques : +24kg de poids, dimensions inchangées
2. Godet étroit de creusement de tranchées (remplacement du godet de terrassement standard) : -70kg de poids, longueur hors tout inchangée
3. Godet renforcé pour roche lourde (remplacement du godet de terrassement standard) : +108kg de poids, longueur hors tout inchangée
4. Flèche allongée de 8.0m / balancier de 4.9m (remplacement de la flèche standard de 7.4m + balancier de 4.3m) : longueur hors tout +800mm, +190kg de poids
5. Ensemble de dents de godet et de protections latérales épaissies et résistantes à l'usure : +45kg de poids, dimensions inchangées
6. Tuyauterie hydraulique auxiliaire pour bras long de démolition : +32kg de poids, longueur hors tout +1020mm, +235kg de poids

Options de sécurité et de sites spéciaux

1. Système antivol avec antidémarrage à puce d'identification : +7kg de poids, dimensions inchangées
2. Module de diagnostic de panne à distance et d'étalonnage de programme : +11kg de poids, dimensions inchangées
3. Groupe de feux de travail auxiliaires LED haute luminosité toutes saisons : +22kg de poids, hauteur hors tout +80mm
4. Kit de préchauffage de démarrage à froid à très basse température de -40°C : +18kg de poids, dimensions inchangées
5. Châssis de flèche renforcé et épaissi : +180kg de poids, longueur hors tout +90mm
6. Chenilles en acier complètes renforcées et résistantes à l'usure pour mines : largeur hors tout +100mm, +300kg de poids
7. Cadre de protection anticollision à couverture intégrale pour toute la machine : +60mm de largeur de chaque côté (largeur totale +120mm), +310kg de poids
