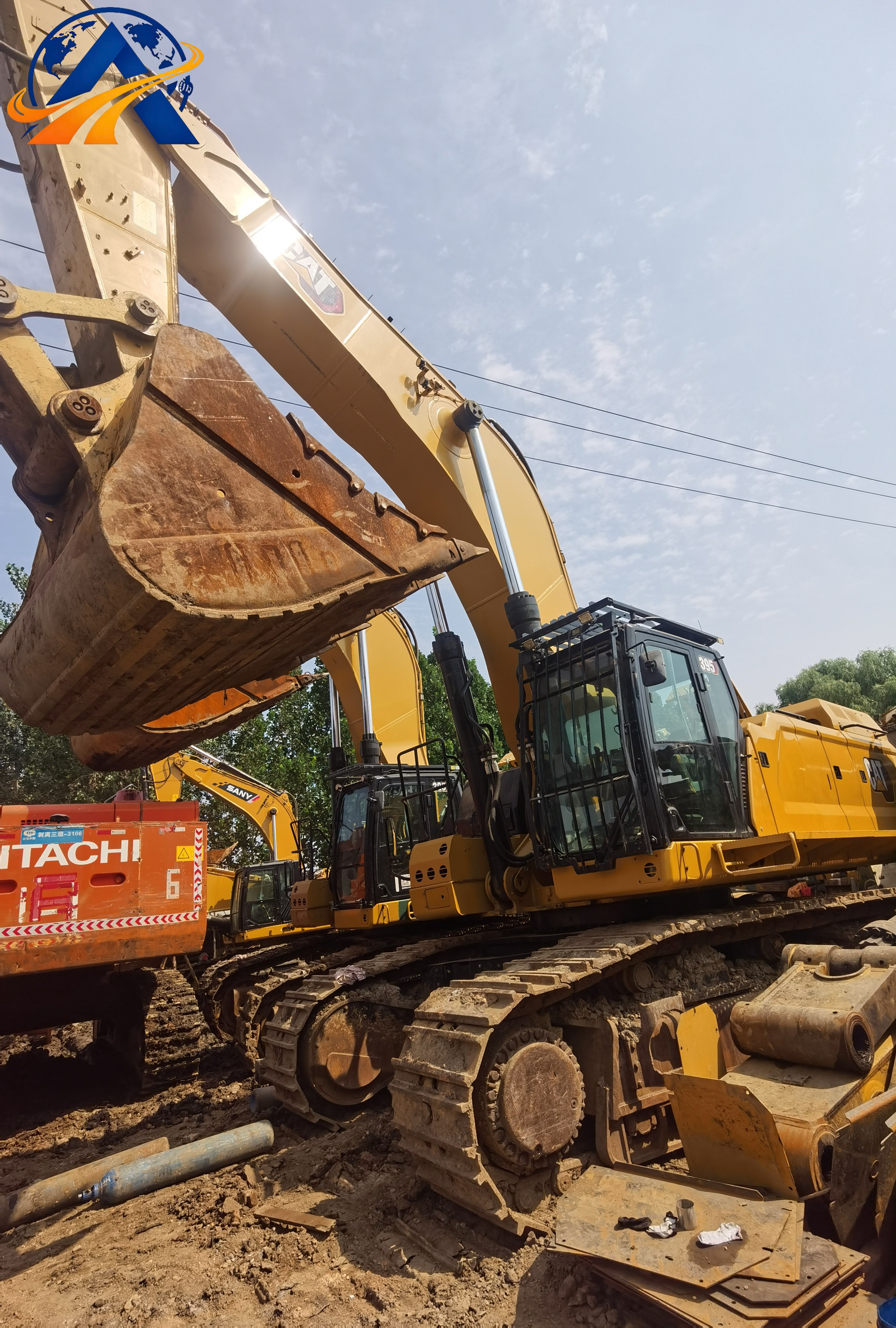

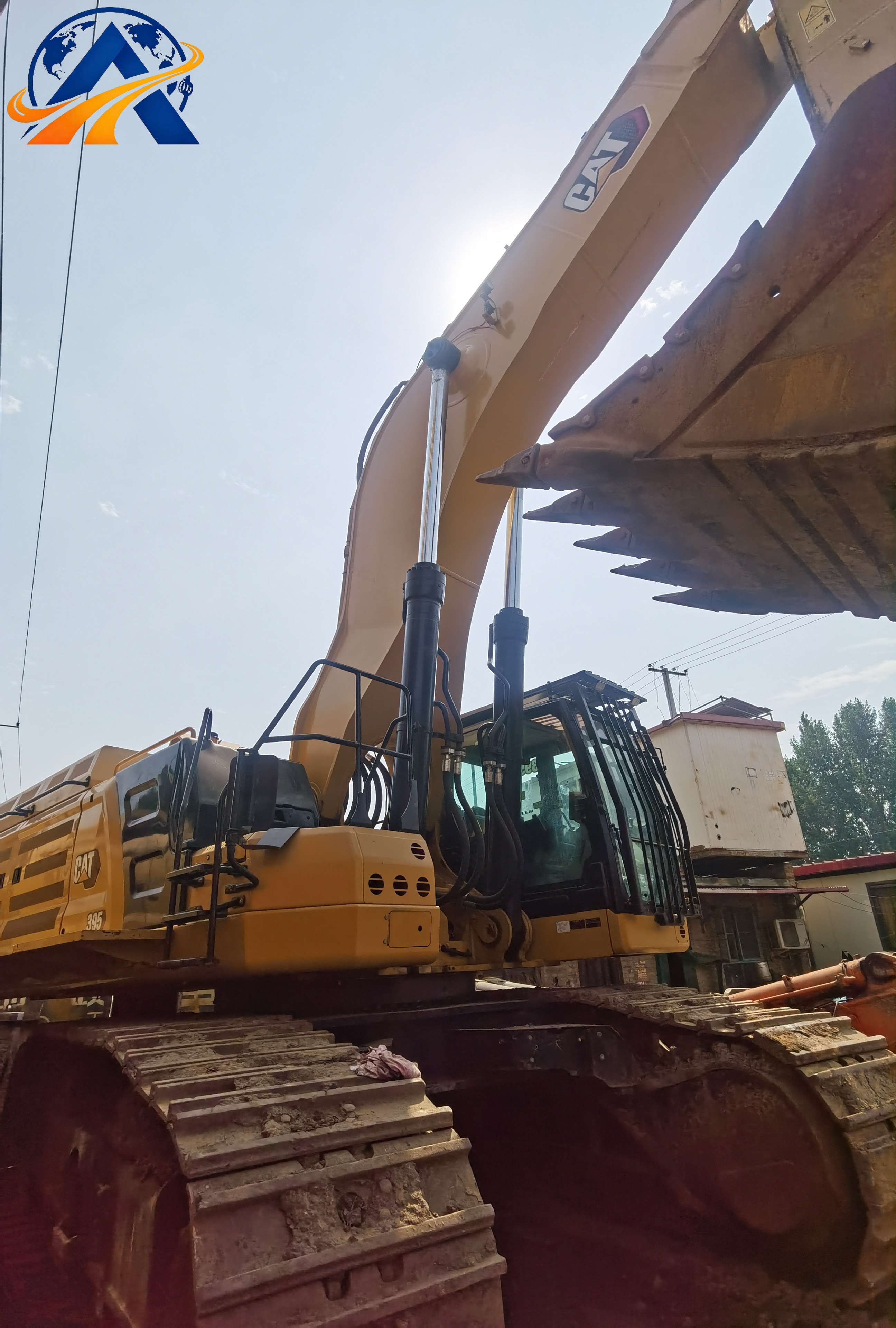

Pelle hydraulique Cat® 395

Paramètres de base de la machine

[Dimensions et poids] Longueur hors tout 14860mm × largeur 4120mm × hauteur 4350mm, poids en ordre de marche 95000kg (configuration standard uniquement, hors tous les accessoires en option)

I. Configuration standard

Groupe motopropulseur

Équipée d'un moteur diesel Cat C18 à six cylindres en ligne turbocompressé, cylindrée de 18.1L, puissance nette nominale de 569kW, couple maximal de 3250N·m, injection électronique de carburant à rampe commune haute pression, conforme aux réglementations sur les émissions hors route Chine National Stage IV et EU Stage V. Adopte une configuration à entraînement direct par trois pompes hydrauliques variables à détection de charge, sans boîte de vitesses. Les moteurs de translation intègrent des freins de stationnement multidisques à bain d'huile avec verrouillages de frein de translation gauche et droit indépendants de série ; le système de freinage de translation est conforme aux normes de sécurité ISO pour les grandes machines de construction minière. Tendeur de chenille hydraulique entièrement automatique de série.

Hydraulique et équipement de travail

Trois ensembles de pompes hydrauliques à pistons à cylindrée variable et détection de charge, réservoir d'huile hydraulique de 372L, capacité totale du système hydraulique de 740L. Équipée de soupapes d'amortissement de translation, d'une surveillance en temps réel de la pression du circuit principal et d'un système de filtration d'huile d'aspiration et de retour à quatre niveaux. Montage de série d'une flèche de 7.25m et d'un balancier de 2.92m, associé à un godet robuste pour roche et terrassement de 6.5m³. Force d'arrachement au godet de 497kN, force d'arrachement au balancier de 394kN, hauteur de déversement maximale de 7960mm, profondeur de fouille maximale de 7050mm. Sans lame de bouteur avant.

Configuration de la machine

Cabine de sécurité ROPS/FOPS entièrement fermée, robuste et amortie, avec protection contre le retournement et la chute d'objets. Climatisation entièrement automatique à température constante de série, siège opérateur suspendu à ressort pneumatique à dossier haut et amorti, ainsi que grand écran couleur intelligent de surveillance des défauts. L'ensemble de la machine adopte un système électrique haute puissance en courant continu 24V, équipé de modules de surveillance et d'alarme en temps réel pour la charge moteur, la température de l'huile hydraulique, la pression de la pompe principale et la température du système de rotation. Train de roulement minier allongé de série, patins de chenille en acier épaissi à cinq crampons de 900mm montés en usine, rayon de rotation arrière minimal de 4860mm, vitesse de déplacement maximale de 4.2km/h.

Capacités de service

Huile moteur : 62L
Huile totale du système hydraulique : 740L
Huile pour engrenages du moteur de translation : 22L par côté
Huile pour engrenages du moteur de rotation : 36L
Liquide de refroidissement : 65L
Capacité du réservoir de carburant : 1220L

II. Configuration en option (incrément de dimensions et de poids indiqué pour chaque élément)

Options de cabine

1. Verrouillage centralisé des portes à distance : poids +9kg, dimensions hors tout inchangées
2. Leviers de commande pilote proportionnels multifonctions : poids +14kg, dimensions hors tout inchangées
3. Système audio et vidéo Bluetooth embarqué : poids +10kg, dimensions hors tout inchangées
4. Siège chauffant et ventilé / rétroviseurs chauffants électriques : poids +20kg, dimensions hors tout inchangées
5. Caméra de surveillance panoramique à 360° pour la vision arrière : poids +7kg, dimensions hors tout inchangées
6. Grille de protection de fenêtre en acier haute résistance épaissi : poids +42kg, largeur +70mm, hauteur inchangée
7. Auvent de protection pare-soleil robuste pliable : poids +66kg, hauteur hors tout +320mm

Options de translation et de train de roulement

1. Moteurs de translation hydrauliques robustes renforcés pour mines : +48kg par côté, poids total +96kg, dimensions inchangées
2. Ventilateur de refroidissement réversible automatique : poids +19kg, dimensions inchangées
3. Filtre à air antipoussière robuste à quatre niveaux : poids +28kg, hauteur hors tout +80mm
4. Kit de refroidissement étanche basse température pour régions très froides : poids +42kg, dimensions inchangées
5. Patins de chenille miniers à cinq crampons de 1000mm élargis (remplacement des chenilles standard de 900mm) : largeur hors tout +100mm, poids total +360kg
6. Ensemble de train de roulement minier allongé : longueur hors tout +580mm, poids +265kg

Options d'équipement de travail

1. Tuyauterie hydraulique auxiliaire à trois circuits pour marteaux hydrauliques : poids +36kg, dimensions inchangées
2. Godet étroit pour tranchées profondes (remplacement du godet à roche standard) : poids -110kg, longueur hors tout inchangée
3. Godet robuste ultra-épais et résistant à l'usure pour roche dure (remplacement du godet de terrassement standard) : poids +165kg, longueur hors tout inchangée
4. Flèche allongée de 8.4m / balancier de 4.1m (remplacement de la flèche standard de 7.25m + balancier de 2.92m) : longueur hors tout +980mm, poids +278kg
5. Ensemble de dents de godet et de protections latérales épaissies et résistantes à l'usure : poids +68kg, dimensions inchangées
6. Tuyauterie hydraulique auxiliaire pour bras long de dragage fluvial : poids +46kg, longueur hors tout +1350mm, poids +340kg

Options de sécurité et pour sites spéciaux

1. Système antidémarrage antivol à puce d'identification : poids +9kg, dimensions inchangées
2. Module de diagnostic des défauts à distance et d'étalonnage des programmes : poids +14kg, dimensions inchangées
3. Groupe de projecteurs de travail auxiliaires miniers LED haute luminosité tout temps : poids +28kg, hauteur hors tout +90mm
4. Kit de préchauffage pour démarrage à froid à ultra-basse température de -45°C : poids +24kg, dimensions inchangées
5. Ensemble de châssis de flèche renforcé et épaissi : poids +240kg, longueur hors tout +110mm
6. Ensemble complet de chenilles en acier épaissi robustes et résistantes à l'usure pour mines : largeur hors tout +100mm, poids +410kg
7. Châssis de protection anticollision épaissi à couverture intégrale de la machine : largeur +70mm de chaque côté (largeur totale +140mm), poids +425kg
