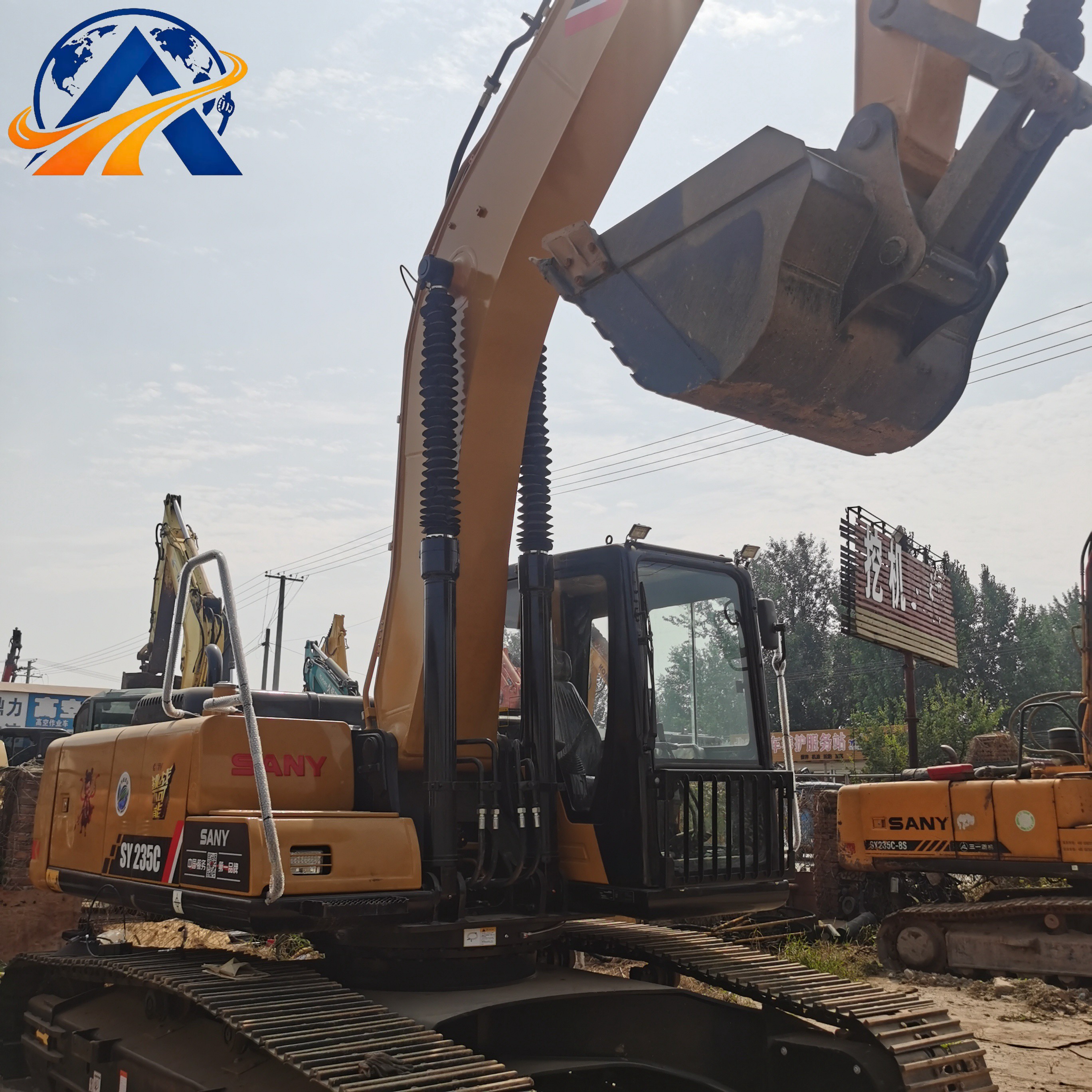

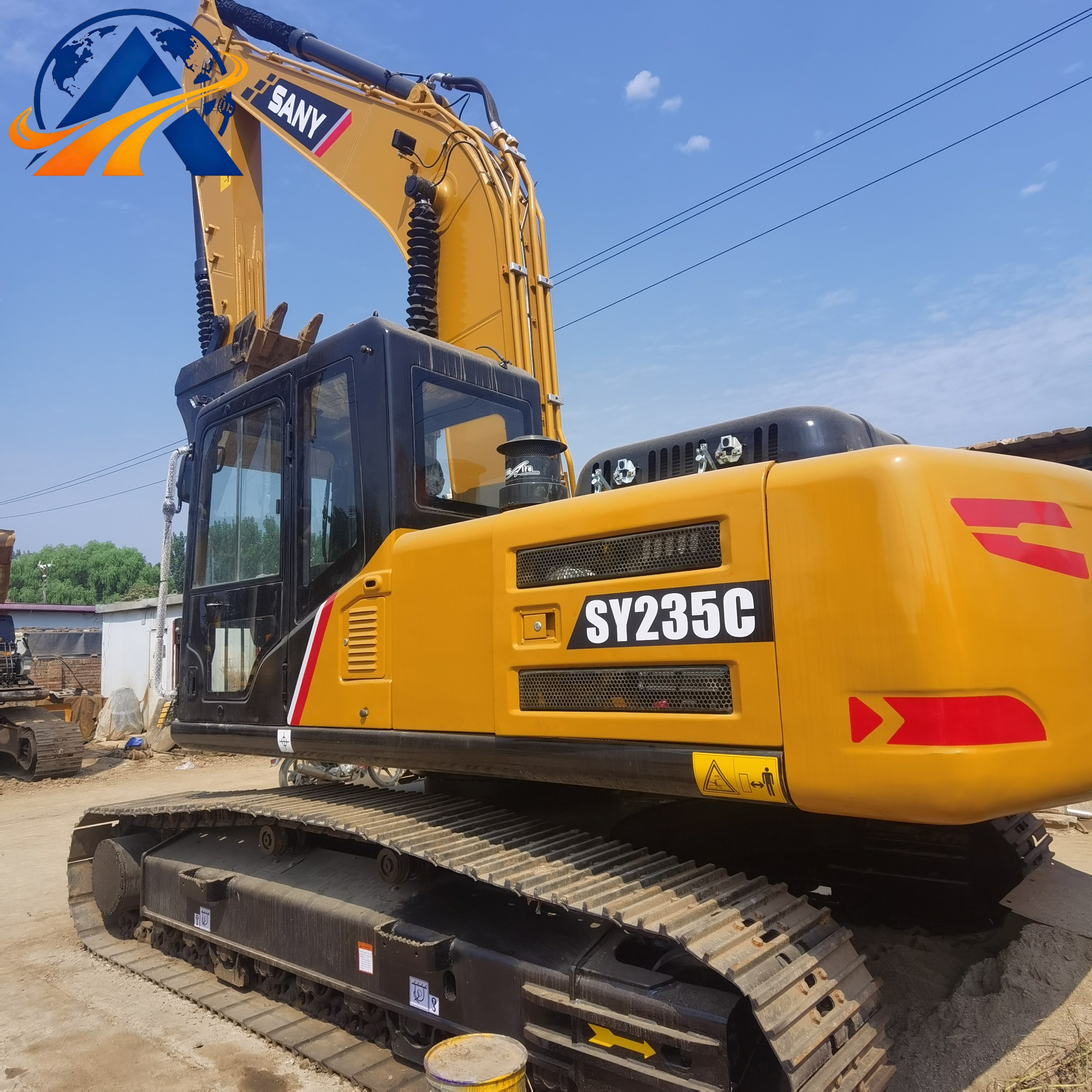

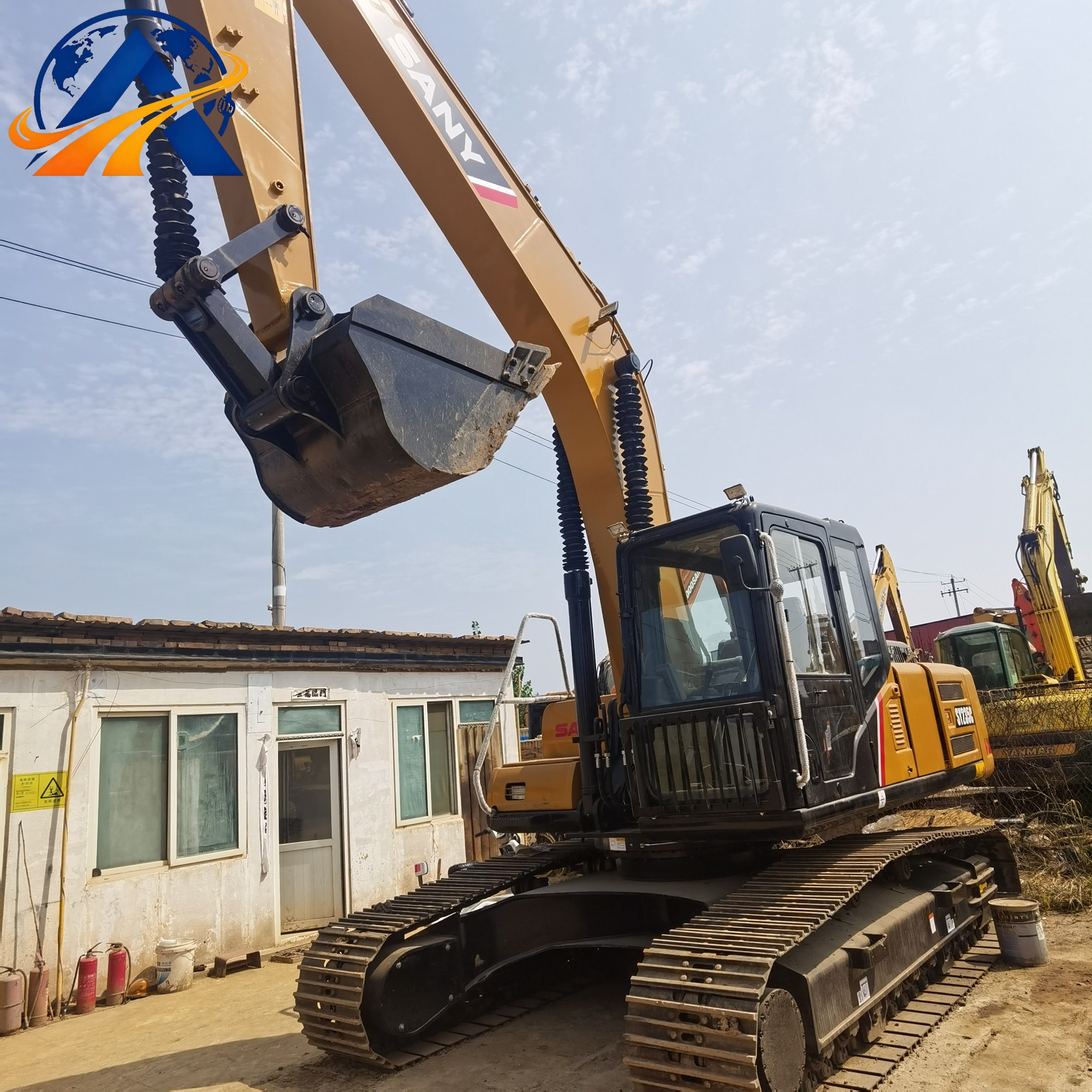

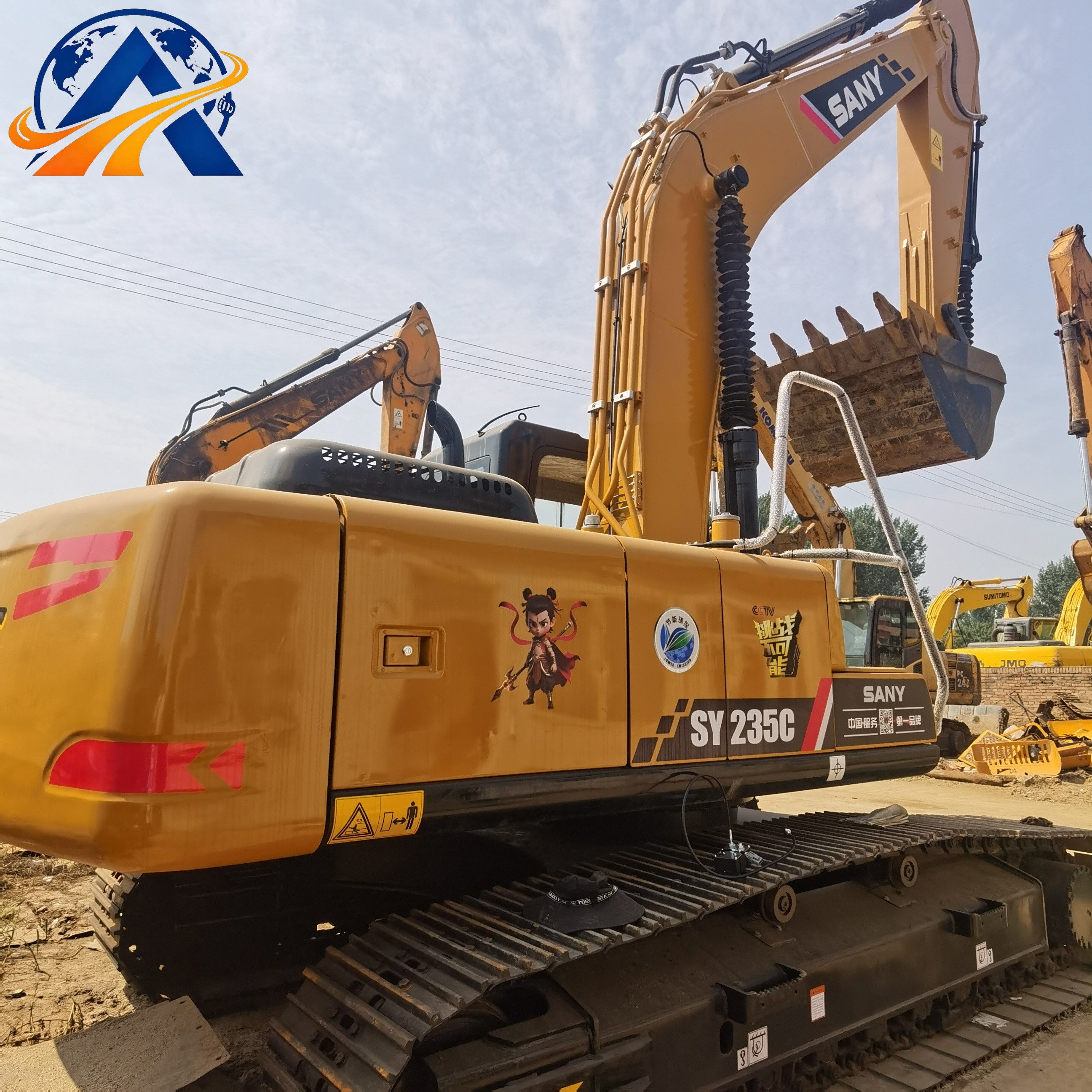

Pelle hydraulique Sany SY235C (châssis standard de 23 tonnes)

1. Paramètres principaux de la machine

Performances de charge et du godet

Poids opérationnel standard : 24,200kg
Capacité standard du godet : 1.1m³ ; Plage de godets en option : 1.0~1.3m³ (godet pour terre / roche)
Force d'arrachement ISO au godet : 175kN ; Force d'arrachement ISO au balancier : 122kN
Force de traction maximale : 251.3kN ; Vitesse de rotation : 11rpm
Pression au sol (chenilles standard) : 47.6kPa
Pente franchissable maximale : 70% (35°)

Longueur, largeur et hauteur hors tout (dimensions de transport)

Longueur totale (flèche standard de 5.9m + balancier standard de 2.95m) : 9,920mm
Largeur de transport : 2,980mm
Hauteur jusqu'au sommet de la cabine : 2,990mm ; Hauteur hors tout maximale : 3,550mm
Longueur de contact des chenilles au sol : 3,640mm ; 7 galets inférieurs & 2 galets supérieurs par côté
Largeur standard des patins de chenille : 600mm ; Patins de chenille miniers larges de 700/800mm en option
Garde au sol minimale : 440mm ; Rayon de déport arrière : 2,890mm

Plage de travail

Portée maximale au niveau du sol : 10,150mm
Profondeur de fouille maximale : 6,785mm ; Profondeur de fouille de paroi verticale : 5,845mm
Hauteur de déversement maximale : 6,725mm ; Hauteur de coupe maximale : 9,640mm
Rayon de rotation avant minimal : 3,800mm

2. Système d'alimentation (norme d'émissions Tier3 / Stage IIIA)

Moteur standard : ISUZU 6BG1 diesel 6 cylindres en ligne refroidi par eau

Puissance nominale nette : 128.5kW / 172 hp @ 2100rpm
Cylindrée : 6.494L, 4 temps, injection directe turbocompressée & refroidie par intercooler
Couple maximal : 637N·m @1600rpm
Conformité aux émissions : Tier3 / Stage IIIA
Système de refroidissement : radiateur surdimensionné indépendant à couches, ventilateur hydraulique thermostatique, filtration d'air à deux étages
Compatibilité carburant : biodiesel B20 ; Température ambiante de fonctionnement : -25℃ ~ 52℃

3. Système hydraulique

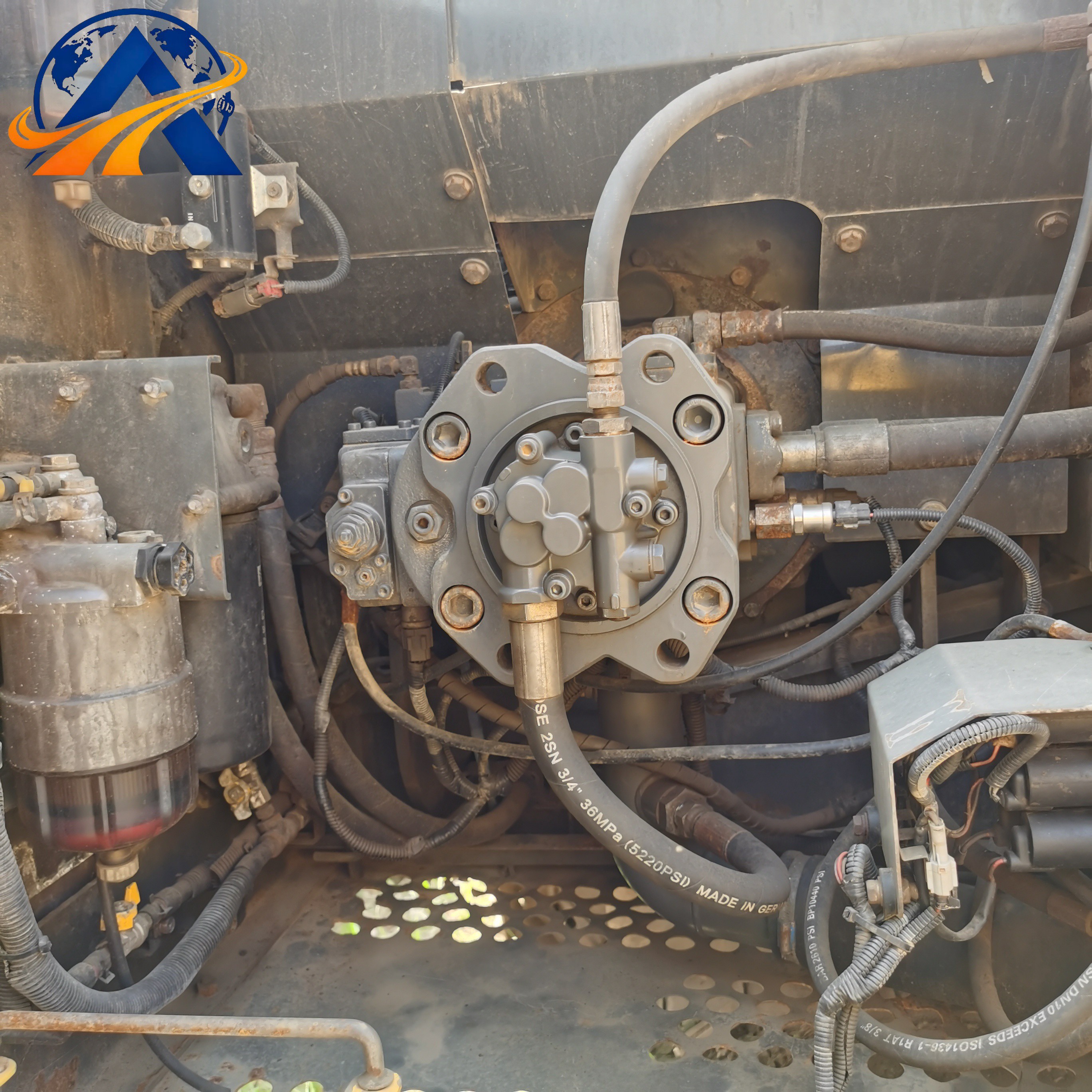

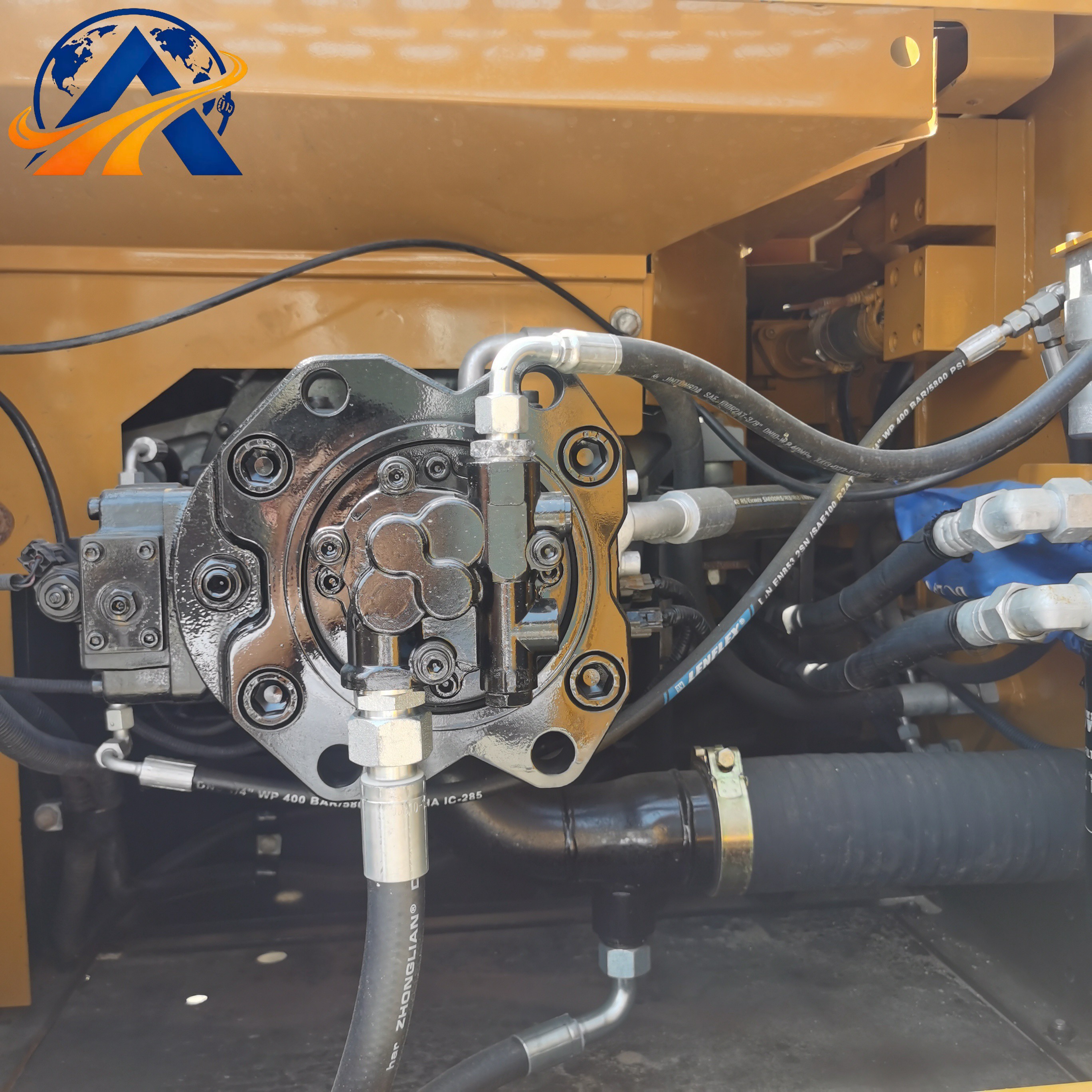

Deux pompes principales à cylindrée variable, débit maximal par pompe 252L/min, débit total 504L/min
Pression principale de décharge : circuit de travail 34.3MPa, circuit de rotation 27.5MPa, circuit pilote 3.9MPa
Distributeur principal intégré à commande électronique, circuit de régénération d'énergie de flèche & balancier pour des mouvements combinés fluides
Tuyauterie hydraulique auxiliaire bidirectionnelle standard pour brise-roche, tuyauterie prolongée jusqu'à l'extrémité du balancier
Refroidisseur d'huile hydraulique indépendant surdimensionné pour une température stable sous charge lourde continue

4. Système de déplacement & de freinage

Deux moteurs de translation à cylindrée variable avec 2 plages de vitesse réglables
Vitesse de translation lente : 3.5km/h ; Vitesse de translation rapide : 5.5km/h
Frein de service : frein de translation hydraulique multidisque humide intégré
Frein de stationnement : frein de stationnement de rotation appliqué par ressort, verrouillage automatique après arrêt du moteur
Contrôle réglable de la vitesse en descente pour un fonctionnement stable sur les pentes raides

5. Configuration de la cabine & du poste de l'opérateur

Cabine de sécurité fermée certifiée ROPS & FOPS contre le retournement & les chutes d'objets
Siège opérateur à suspension pneumatique amortissante, réglable dans plusieurs directions, avec soutien lombaire
Chauffage constant automatique & climatisation, isolation acoustique à double couche
Moniteur LCD couleur : régime moteur, pression d'huile, température d'eau, code défaut et rappel d'entretien en temps réel
Éclairage de travail LED haute luminosité complet, essuie-glaces intermittents réglables, charge rapide USB, système audio Bluetooth
Joysticks pilotes électriques personnalisables avec boutons de raccourci pour brise-roche & attache rapide

6. Châssis, équipement de travail & train de roulement standard

Châssis principal intégral épais de type caisson, contrepoids moulé d'une seule pièce, aucun soulèvement avant lors du creusement à pleine charge
Flèche standard de 5.9m + balancier de 2.95m, tous les axes équipés de bagues épaisses traitées thermiquement et résistantes à l'usure
Tous les vérins hydrauliques équipés de tampons intégrés & de joints anti-poussière ; dents de godet renforcées & protections latérales contre l'usure pour travaux sur roche en option
Châssis de train de roulement standard en X, axes de chenille lubrifiés et étanches pour une durée de service prolongée

7. Capacités de fluides & intervalles d'entretien

Volume du réservoir de carburant : 378L
Volume du réservoir hydraulique : 280L ; Volume total du système hydraulique : 340L
Capacité d'huile moteur : 13L ; Volume total du système de refroidissement : 22L
Huile de transmission de déplacement unitaire : 9L ; Huile de transmission de rotation : 14L
Programme d'entretien :
Huile moteur & filtre : 500 heures de travail
Filtres à carburant primaire & secondaire : 1000 heures de travail
Huile hydraulique & éléments filtrants : 3000 heures de travail
Huile de transmission de rotation & déplacement : 2000 heures de travail
Disposition d'entretien centralisée sur un seul côté, porte latérale d'entretien à large ouverture pour le remplacement complet des filtres d'un seul côté

8. Liste des équipements standard & optionnels renforcés pour l'exploitation minière à l'export

Pack complet standard d'usine

Godet standard pour terre de 1.1m³, moteur ISUZU Tier3, train de roulement à chenilles standard, tuyauterie auxiliaire bidirectionnelle pour brise-roche, cabine fermée ROPS avec HVAC, patins de chenille en acier à triple arête de 600mm, commande pilote électrique, éclairage de travail LED complet, frein de stationnement de rotation automatique

Accessoires optionnels améliorés pour l'export

1. Godet renforcé pour roche de 1.3m³ + dents de godet & protections latérales en acier à haute teneur en manganèse résistant à l'usure
2. Patins de chenille miniers à triple arête, larges de 700/800mm et à profil profond
3. Ensemble de grille de protection renforcée pour le toit & la vitre avant de la cabine
4. Plaque de blindage intégrale sous le châssis & gaines de flexibles hydrauliques résistantes à l'abrasion
5. Ensemble d'attache rapide hydraulique pour passer rapidement du godet au brise-roche & au grappin
6. Système télématique de localisation à distance de la machine pour la gestion de flotte
7. Kit de balancier rallongé pour une fouille plus profonde & une portée de travail accrue
8. Kit de démarrage avec préchauffage basse température pour régions froides
