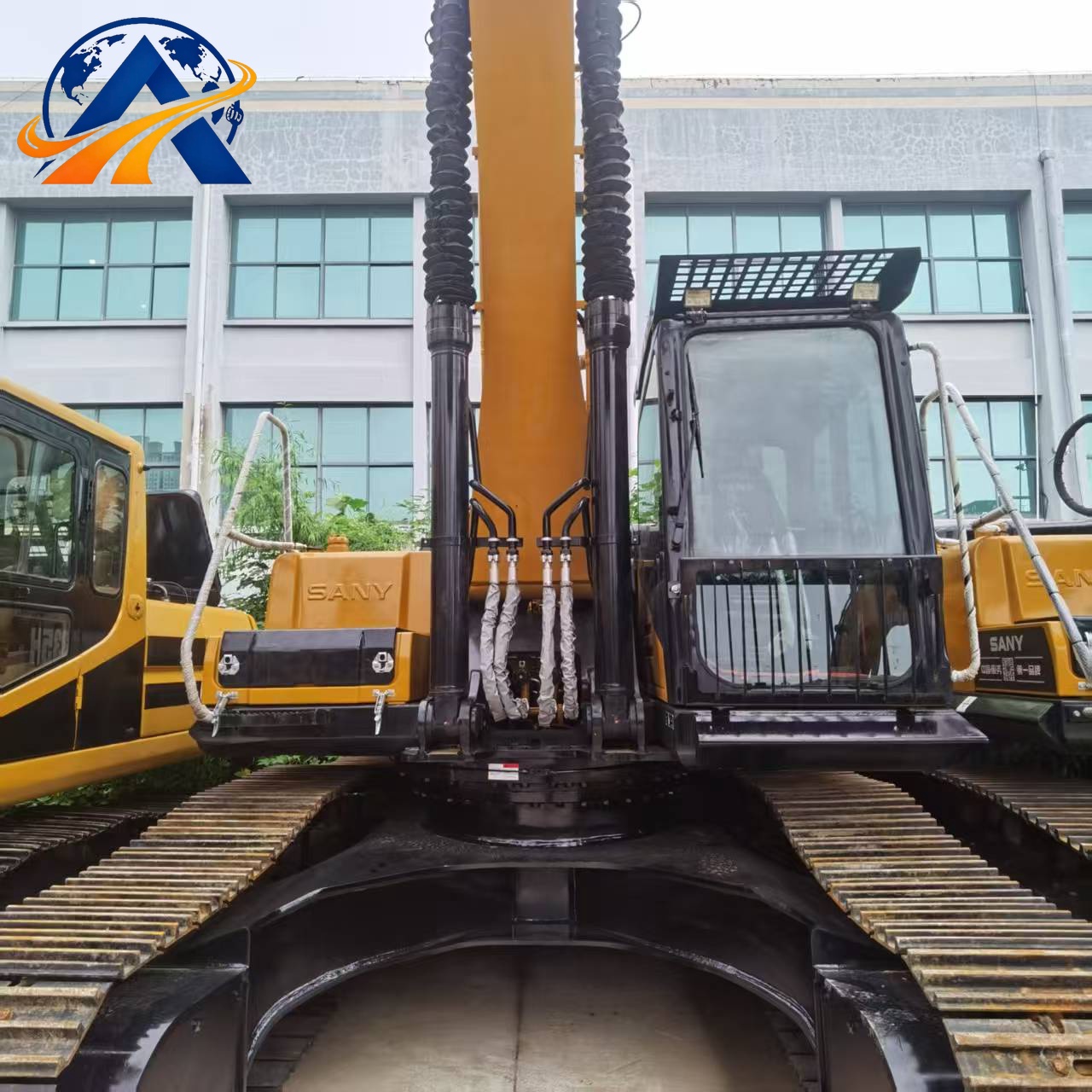

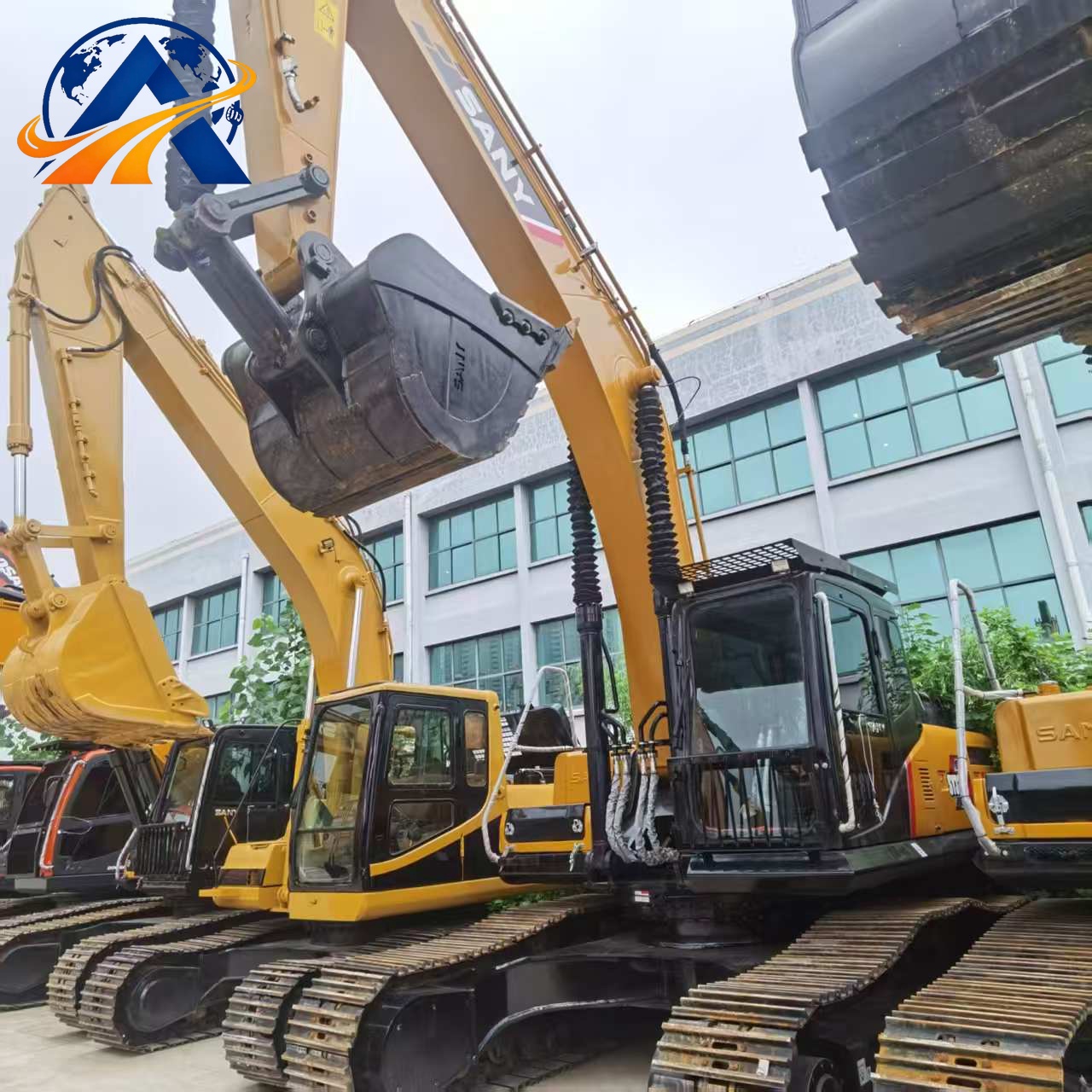

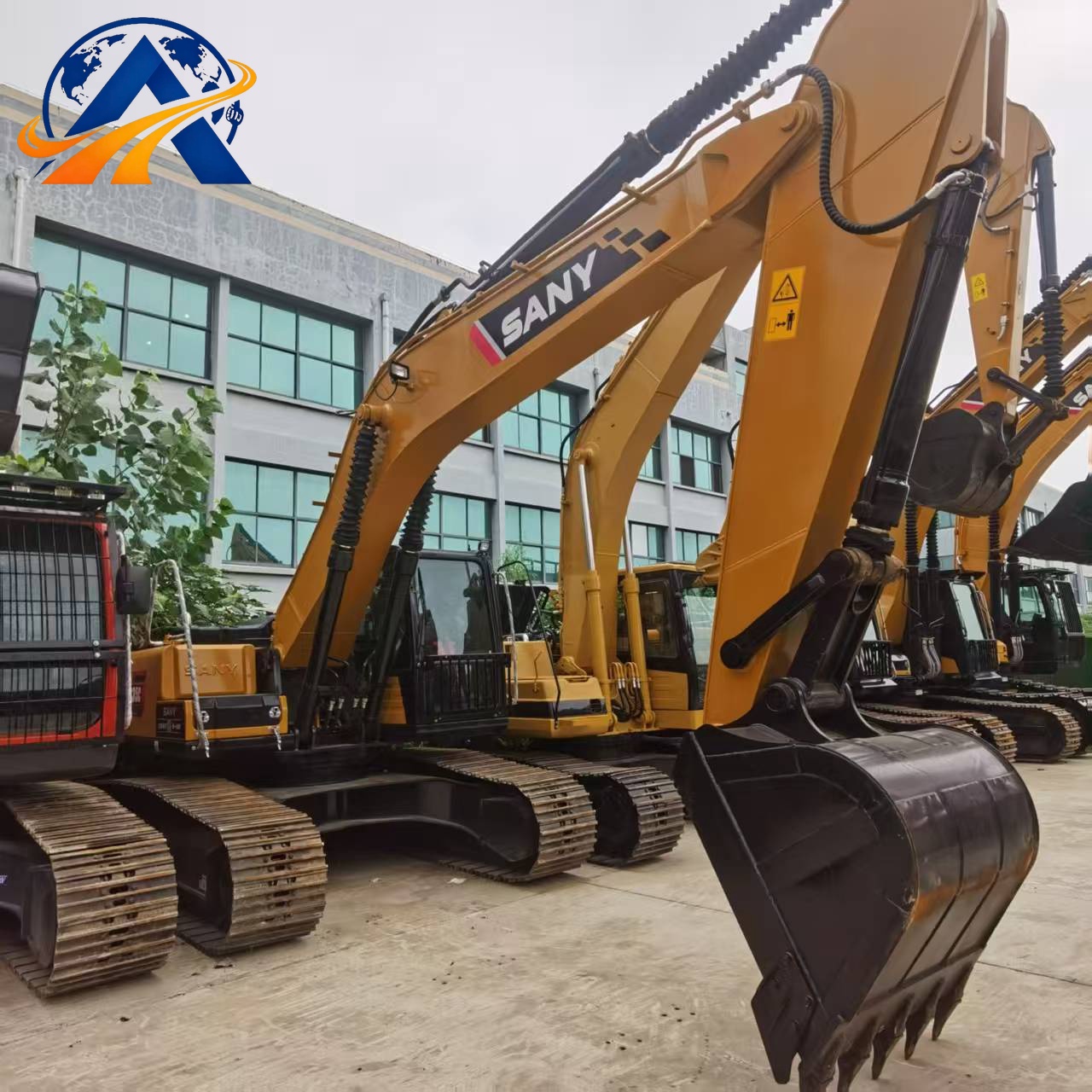

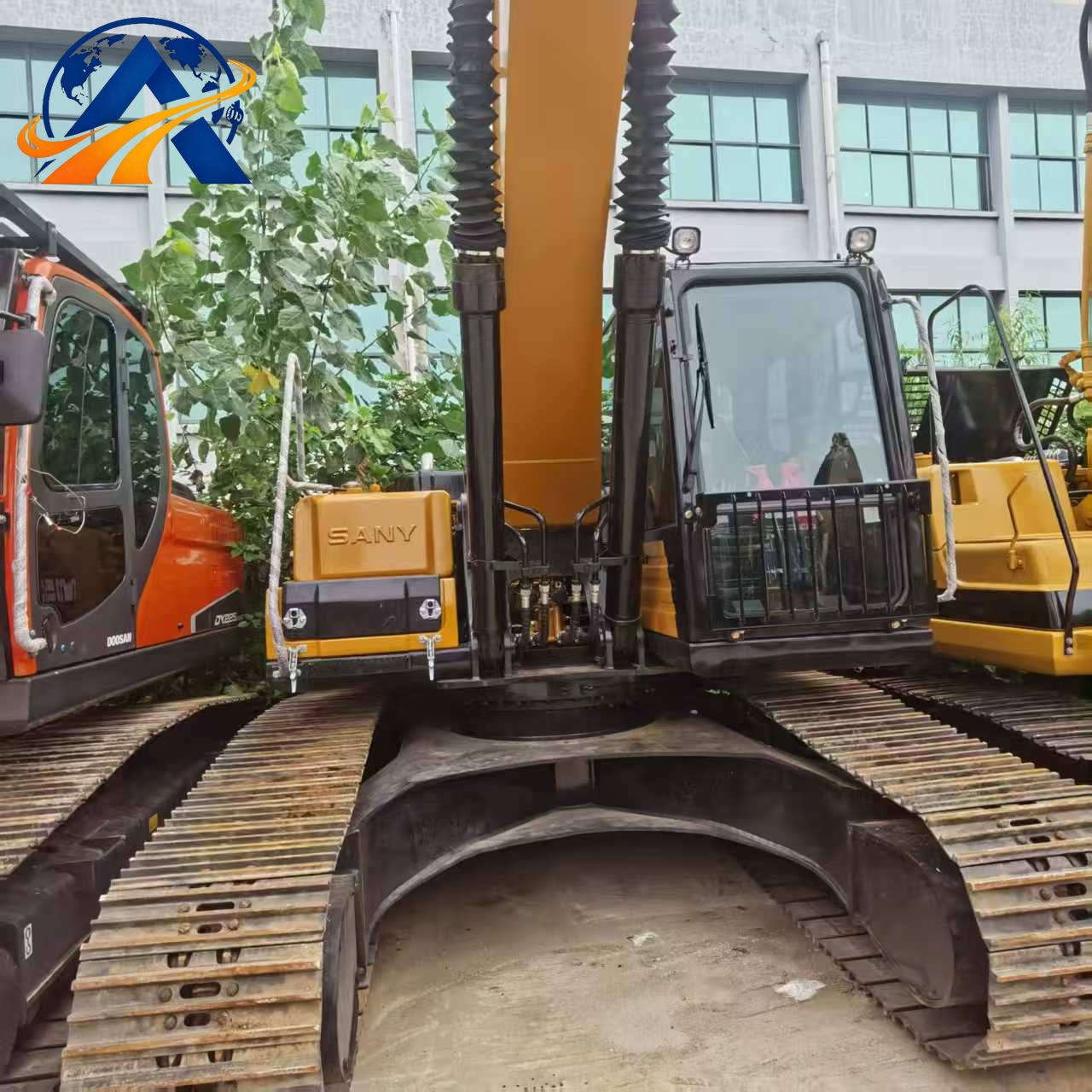

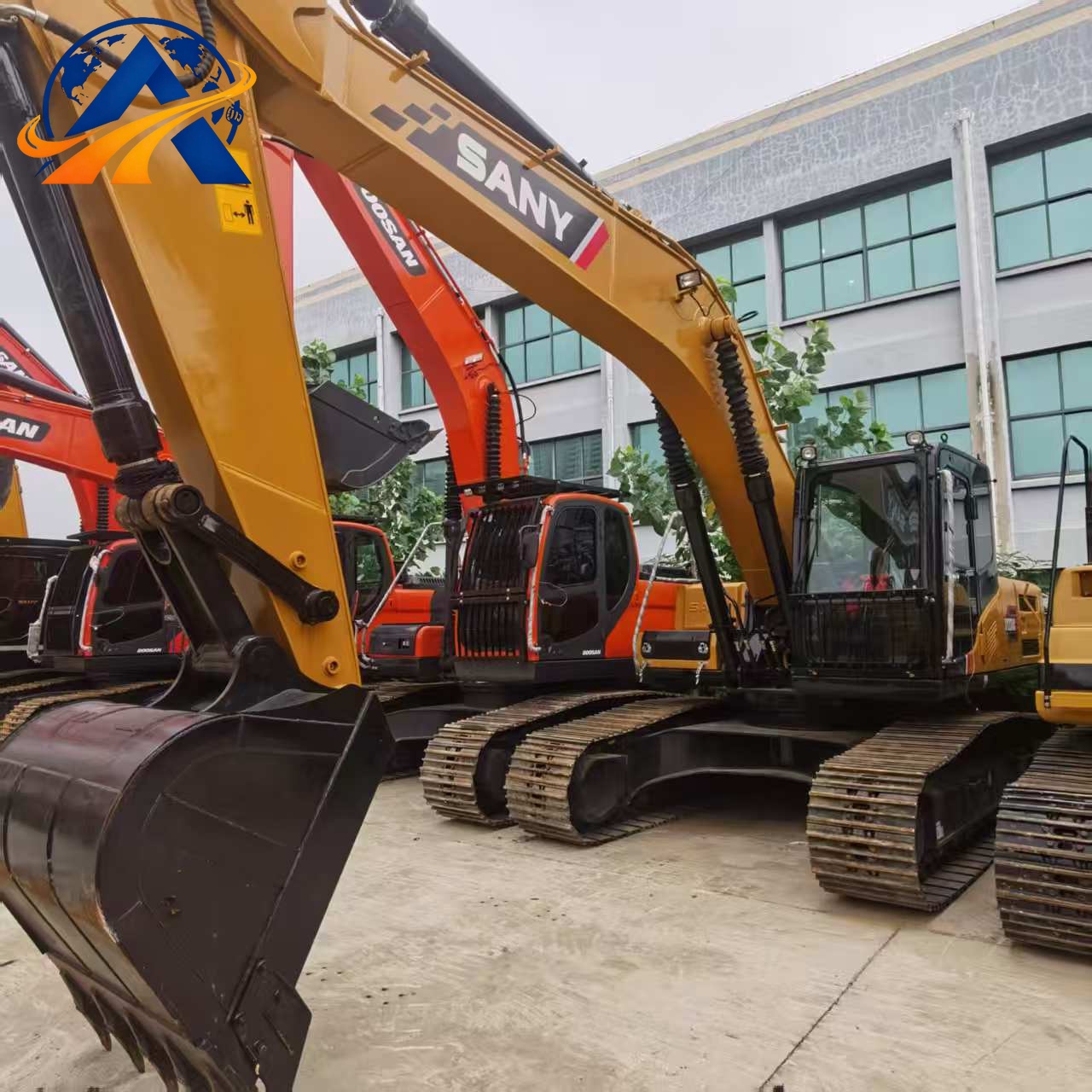

Pelle hydraulique Sany SY325H (version minière de 25 tonnes)

1. Paramètres de base de la machine

Performances de charge et de godet

Poids opérationnel standard : 25,400kg
Capacité standard du godet roche : 1.6m³ ; Plage de godets en option : 1.2~1.8m³ (godet terre / roche lourde)
Force d'arrachement au godet ISO : 204kN ; Force d'arrachement au balancier ISO : 153kN
Effort de traction maximal : 292kN ; Vitesse de rotation : 11.5rpm
Pression au sol (chenilles standard) : 60.3kPa
Pente maximale franchissable : 70% (35°)

Longueur, largeur et hauteur hors tout (dimensions de transport)

Longueur totale (flèche renforcée de 6.2m + balancier standard de 3.0m) : 10,420mm
Largeur de transport : 3,190mm
Hauteur jusqu'au sommet de la cabine : 3,380mm ; Hauteur hors tout maximale : 3,720mm
Longueur de contact au sol des chenilles : 3,880mm ; 7 galets inférieurs & 2 galets supérieurs de chaque côté
Largeur standard des patins de chenille : 600mm ; Patins de chenille miniers larges de 700/800mm en option
Garde au sol minimale : 460mm ; Rayon de rotation arrière : 3,120mm

Plage de travail

Portée maximale au niveau du sol : 10,510mm
Profondeur de fouille maximale : 7,300mm ; Profondeur de fouille de paroi verticale : 6,320mm
Hauteur de déversement maximale : 7,100mm ; Hauteur de coupe maximale : 9,860mm
Rayon de rotation avant minimal : 4,020mm

2. Système d'alimentation (norme d'émissions China Stage III / Tier3 / Stage IIIA)

Moteur standard : ISUZU 6HK1 diesel 6 cylindres en ligne refroidi par eau

Puissance nette nominale : 147kW / 198 hp @ 2000rpm
Cylindrée : 7.79L, 4 temps, injection directe turbocompressée & intercoolée
Couple maximal : 800N·m @1500rpm
Conformité aux émissions : Tier3 / Stage IIIA
Système de refroidissement : radiateur surdimensionné indépendant à couches, ventilateur hydraulique thermostatique, filtration d'air à deux étages
Compatibilité carburant : biodiesel B20 ; Température ambiante de fonctionnement : -20℃ ~ 52℃

3. Système hydraulique

Deux pompes principales à cylindrée variable, débit maximal par pompe de 276L/min, débit total de 552L/min
Pression de décharge principale : circuit de travail 34.3MPa, circuit de rotation 27.5MPa, circuit pilote 3.9MPa
Distributeur principal à commande électronique intégrée, circuit de régénération d'énergie de flèche & balancier pour des mouvements combinés fluides
Tuyauterie hydraulique auxiliaire renforcée bidirectionnelle standard pour gros marteau hydraulique, tuyauterie prolongée jusqu'à l'extrémité du balancier
Refroidisseur d'huile hydraulique indépendant surdimensionné pour une température stable sous forte charge minière continue

4. Système de déplacement & de freinage

Deux moteurs de translation à cylindrée variable avec 2 plages de vitesse réglables
Vitesse de déplacement lente : 3.2km/h ; Vitesse de déplacement rapide : 5.3km/h
Frein de service : frein de translation hydraulique multidisque humide intégré
Frein de stationnement : frein de stationnement de rotation à ressort, verrouillage automatique après l'arrêt du moteur
Train de roulement en X allongé avec longueur de contact des chenilles accrue, performances antidérapantes & anti-enfoncement sur terrains miniers & boueux
Contrôle réglable de la vitesse en descente pour un fonctionnement stable à forte charge sur pentes raides

5. Configuration de la cabine & du poste opérateur

Cabine de sécurité fermée certifiée ROPS & FOPS contre le retournement & les chutes d'objets
Siège opérateur à suspension pneumatique amortissante, réglable dans plusieurs directions, avec soutien lombaire
Chauffage automatique à température constante & climatisation, isolation acoustique double couche
Moniteur intelligent LCD couleur : régime moteur, pression d'huile, température d'eau, code défaut et rappel d'entretien en temps réel
Éclairage de travail LED haute luminosité complet, essuie-glaces à intermittence réglable, recharge rapide USB, système audio Bluetooth
Manipulateurs pilotes électriques personnalisables avec boutons de raccourci pour marteau hydraulique & attache rapide

6. Châssis, équipement de travail & train de roulement standard

Châssis principal intégral épais de type caisson, contrepoids monobloc épais moulé, sans levage avant lors du creusement à pleine charge
Flèche renforcée standard de 6.2m + balancier de 3.0m, tous les axes équipés de bagues épaisses résistantes à l'usure et traitées thermiquement
Tous les vérins hydrauliques équipés de tampons intégrés & de joints antipoussière ; dents de godet renforcées en acier à haute teneur en manganèse & protections latérales d'usure en option pour l'exploitation rocheuse
Axes de chenille lubrifiés et étanches à longue durée de vie pour une durée de service prolongée dans les opérations minières de haute intensité

7. Capacités des fluides & intervalles d'entretien

Volume du réservoir de carburant : 390L
Volume du réservoir hydraulique : 300L ; Volume total du système hydraulique : 370L
Capacité d'huile moteur : 14L ; Volume total du système de refroidissement : 24L
Huile d'engrenage de chaque transmission de translation : 10L ; Huile d'engrenage de l'entraînement de rotation : 15L
Programme d'entretien :
Huile moteur & filtre : 500 heures de fonctionnement
Filtres à carburant primaire & secondaire : 1000 heures de fonctionnement
Huile hydraulique & éléments filtrants : 3000 heures de fonctionnement
Huile d'engrenage des entraînements de rotation & de translation : 2000 heures de fonctionnement
Disposition d'entretien centralisée sur un seul côté, porte latérale d'entretien à large ouverture permettant le remplacement complet des filtres d'un seul côté

8. Liste des équipements standard & optionnels renforcés pour l'exportation minière

Pack complet standard d'usine

Godet roche standard de 1.6m³, moteur ISUZU Tier3 China Stage III, train de roulement à chenilles standard, tuyauterie auxiliaire renforcée bidirectionnelle pour marteau hydraulique, cabine ROPS fermée avec HVAC, patins de chenille en acier à triple arête de 600mm, commande pilote électrique, éclairage de travail LED complet, frein de stationnement automatique de rotation

Accessoires optionnels améliorés pour l'exportation

1. Godet minier renforcé de 1.8m³ + dents de godet résistantes à l'usure en acier à haute teneur en manganèse & protections latérales
2. Patins de chenille miniers à triple arête et profil profond de 700/800mm de large
3. Ensemble de grille de protection renforcée pour les vitres supérieure & avant de la cabine
4. Plaque de blindage intégrale sous le châssis & gaines de flexibles hydrauliques résistantes à l'abrasion
5. Ensemble d'attache rapide hydraulique pour un changement rapide entre godet, marteau hydraulique & grappin
6. Système télématique de localisation à distance de la machine pour la gestion de flotte
7. Kit de balancier allongé pour une plus grande profondeur de fouille & une portée de travail étendue
8. Kit de démarrage avec préchauffage basse température pour régions froides
