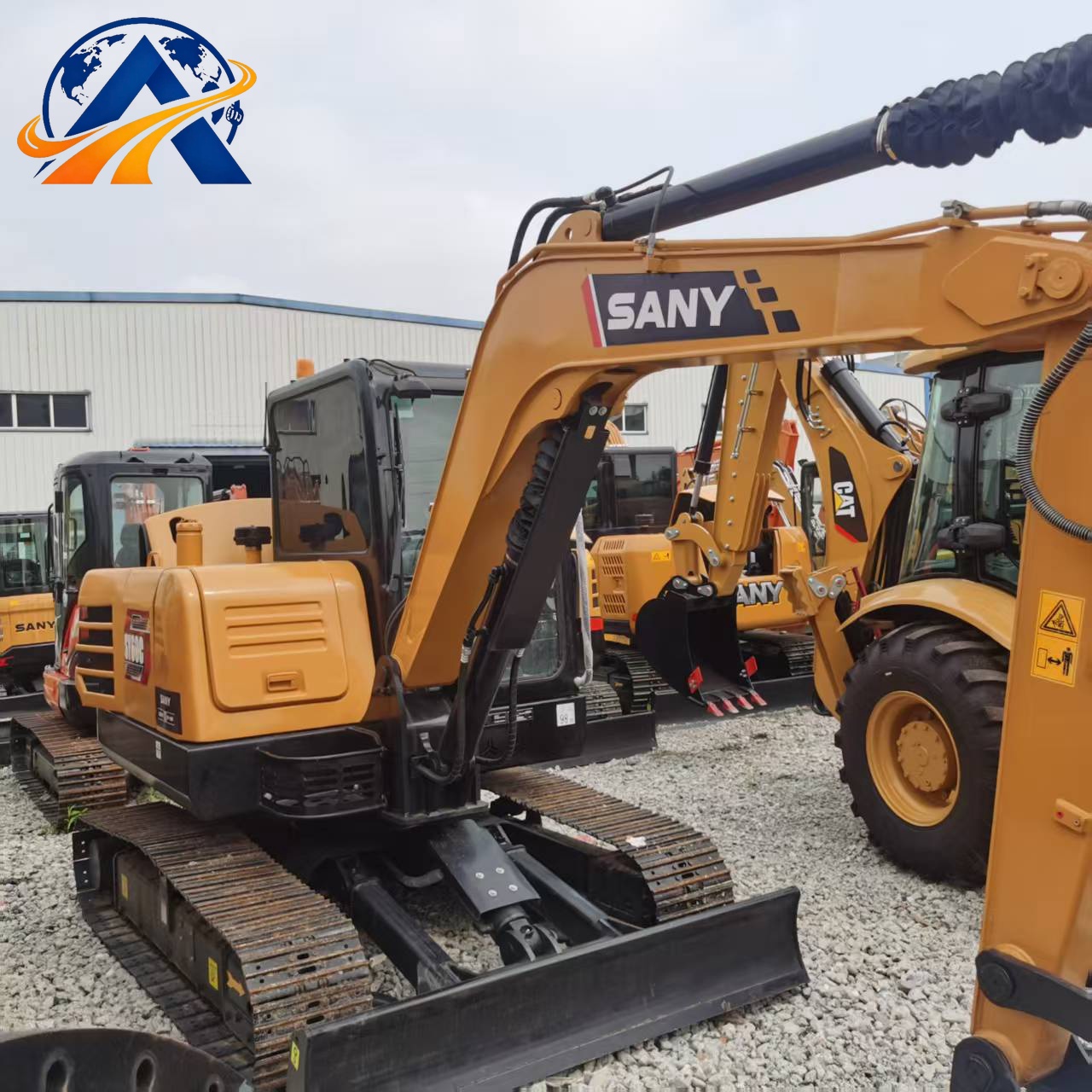

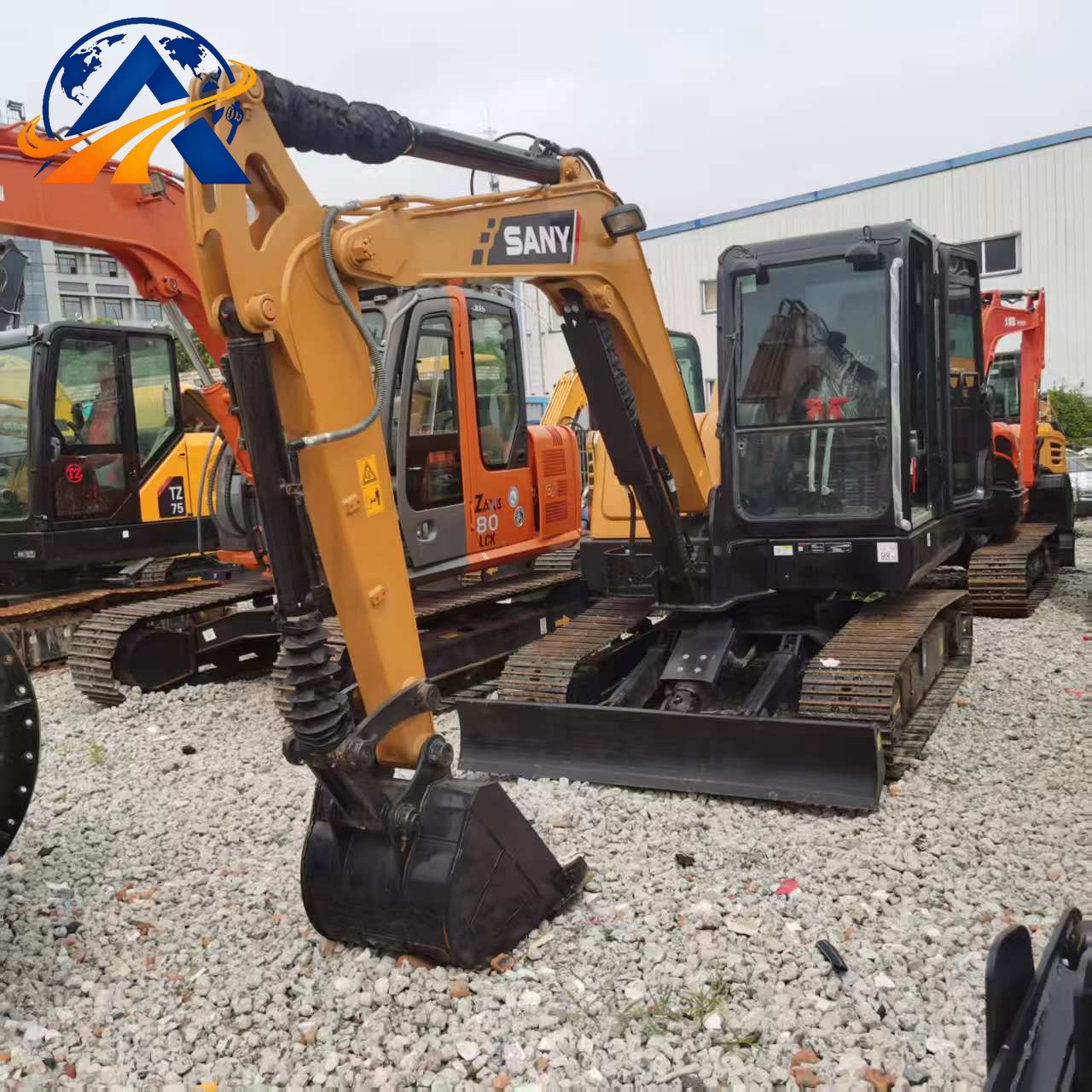

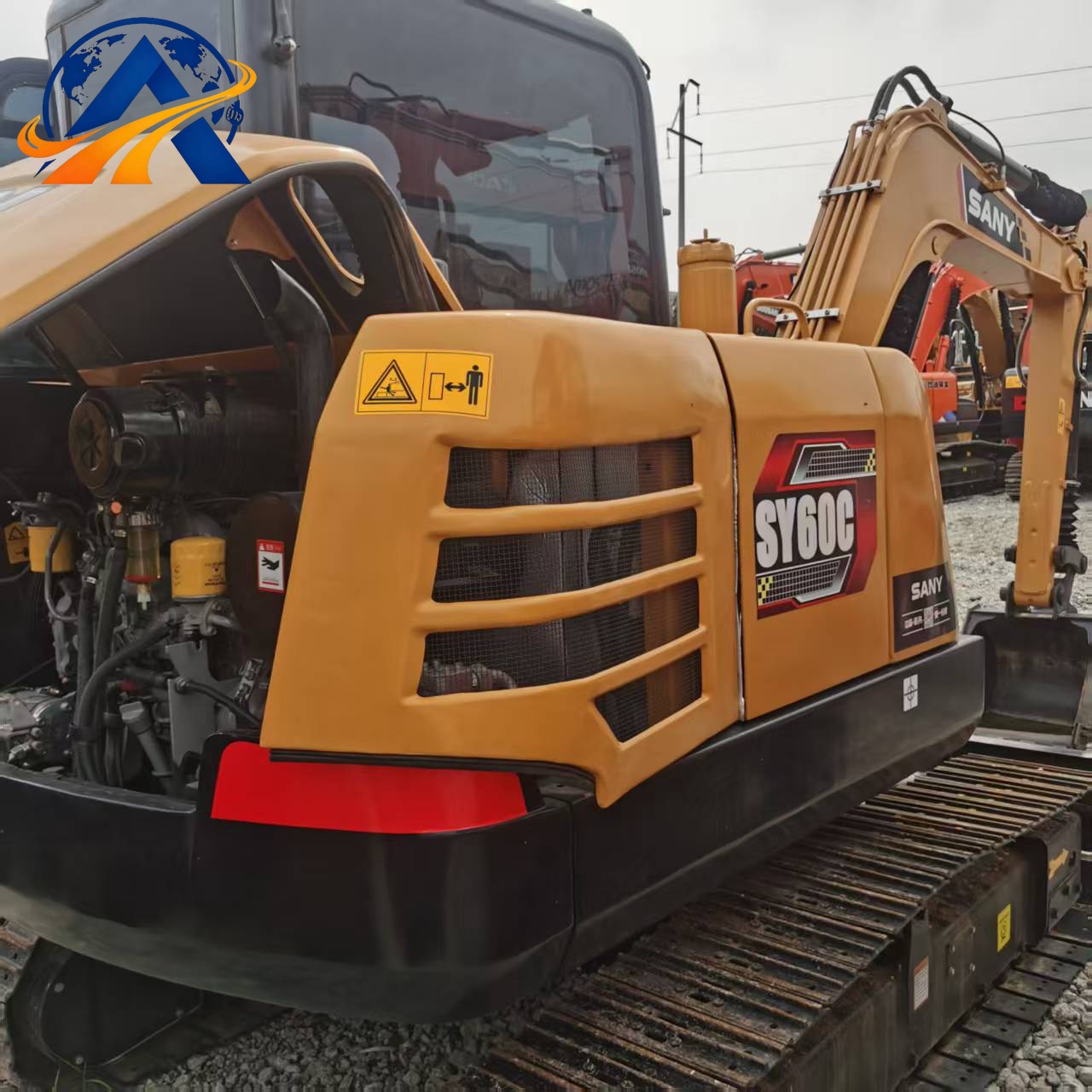

Mini-pelle compacte Sany SY60C

1. Paramètres de base de la machine

Performances de charge et de godet

Poids en ordre de marche standard : 6,100kg
Capacité de godet standard : 0.22m³ ; Plage de godets en option : 0.20~0.28m³ (godet terre / roche)
Force d'arrachement ISO au godet : 45kN ; Force d'arrachement au balancier : 33kN
Force de traction maximale : 47.2kN ; Vitesse de rotation : 10.3rpm
Pression au sol : 31kPa, faible risque d'enfoncement sur sol meuble
Pente franchissable maximale : 70% (35°)

Longueur, largeur et hauteur hors tout (dimensions de transport)

Longueur totale (flèche standard de 3m + balancier standard de 1.7m) : 6,015mm
Largeur de transport : 2,005mm
Hauteur totale jusqu'au sommet de la cabine : 2,645mm
Longueur de contact des chenilles au sol : 2,045mm ; 5 galets inférieurs & 1 galet supérieur par côté
Largeur standard des patins de chenille : 400mm ; Patins de chenille en caoutchouc en option
Garde au sol minimale : 340mm
Rayon de rotation arrière : 1,640mm, grande maniabilité sur les chantiers étroits

Plage de travail

Portée maximale au niveau du sol : 6,320mm
Profondeur de fouille maximale : 3,950mm ; Profondeur de fouille maximale en paroi verticale : 3,180mm
Hauteur de déversement maximale : 4,060mm ; Hauteur de coupe maximale : 5,735mm

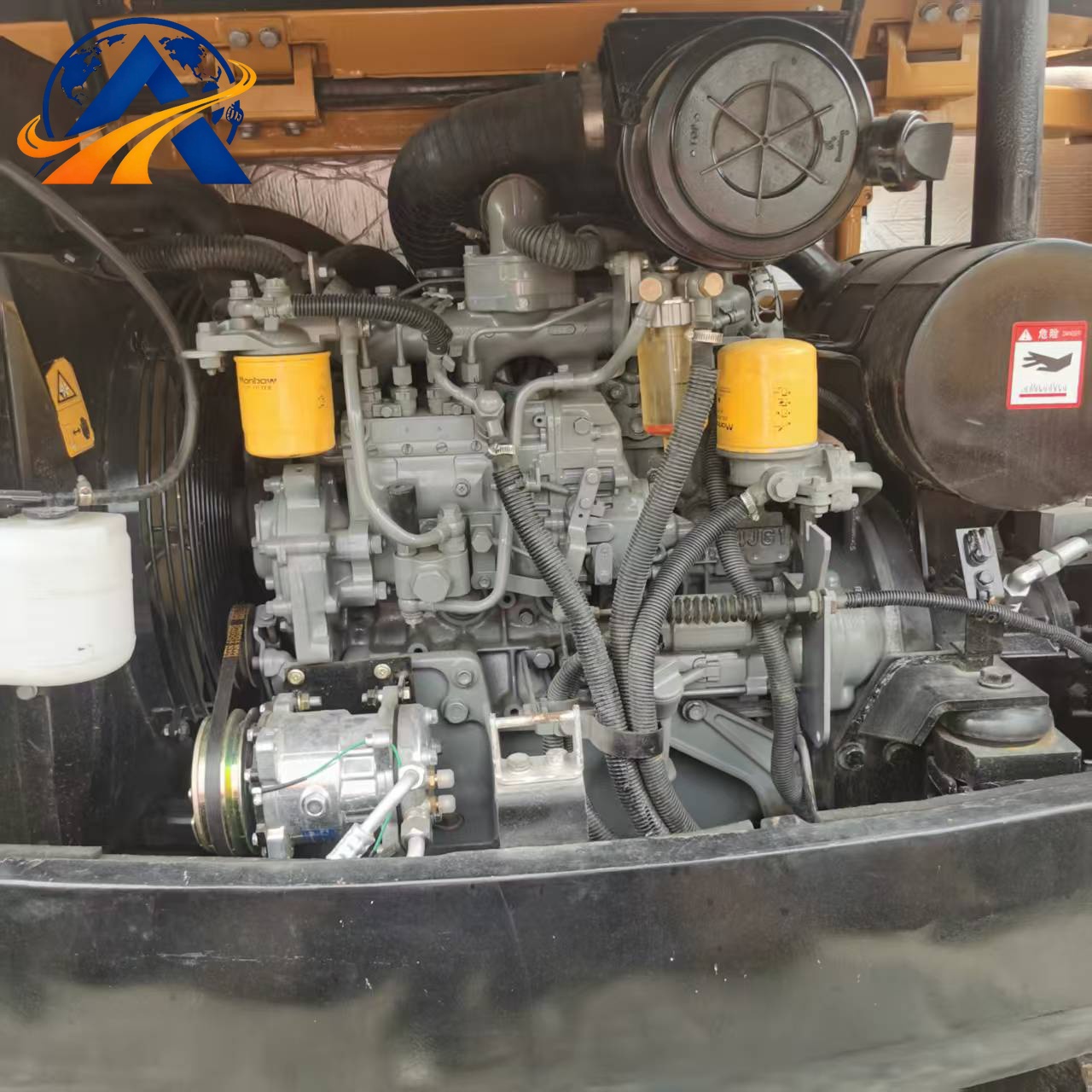

2. Système de puissance (2 versions d'émissions pour les marchés mondiaux)

Version 1 : Yanmar 4TNV98C (Tier4F / Stage V pour l'Europe & l'Amérique du Nord)

Moteur diesel 4 cylindres en ligne refroidi par eau
Puissance nette nominale : 42.4kW / 56.9 hp @ 2000rpm
Cylindrée : 3.319L, turbocompressé & refroidi par intercooler
Couple maximal : 212N·m @1400rpm
Compatibilité carburant : biodiesel B20
Température ambiante de fonctionnement : -30℃ ~ 50℃

Version 2 : Kubota V2607 (Tier3 / Stage IIIA pour l'Afrique et l'Asie du Sud-Est)

Moteur diesel 4 cylindres en ligne refroidi par eau
Puissance nominale : 36kW / 48.3 hp @ 2000rpm
Cylindrée : 2.615L
Couple maximal : 206.9N·m @1300rpm

3. Système hydraulique

Pompe principale à cylindrée variable avec détection de charge, débit total maximal de 142.7L/min
Pression de service du système : 24.5MPa
Circuit auxiliaire de marteau standard à 1 voie & 2 voies, tuyauterie prolongée jusqu'à l'extrémité du balancier
Circuit de récupération d'énergie de la flèche & du balancier pour des mouvements combinés fluides
Refroidisseur d'huile hydraulique indépendant surdimensionné pour une température stable lors de travaux continus

4. Système de déplacement & de freinage

Deux moteurs de déplacement à cylindrée variable avec 2 plages de vitesse réglables
Vitesse de déplacement lente : 2.4km/h ; Vitesse de déplacement rapide : 3.7km/h
Frein de service : frein à disques humides hydraulique intégré
Frein de stationnement : frein de rotation à ressort, verrouillage automatique après l'arrêt du moteur
Lame de bulldozer standard pour le nivellement du sol & la stabilisation de la machine

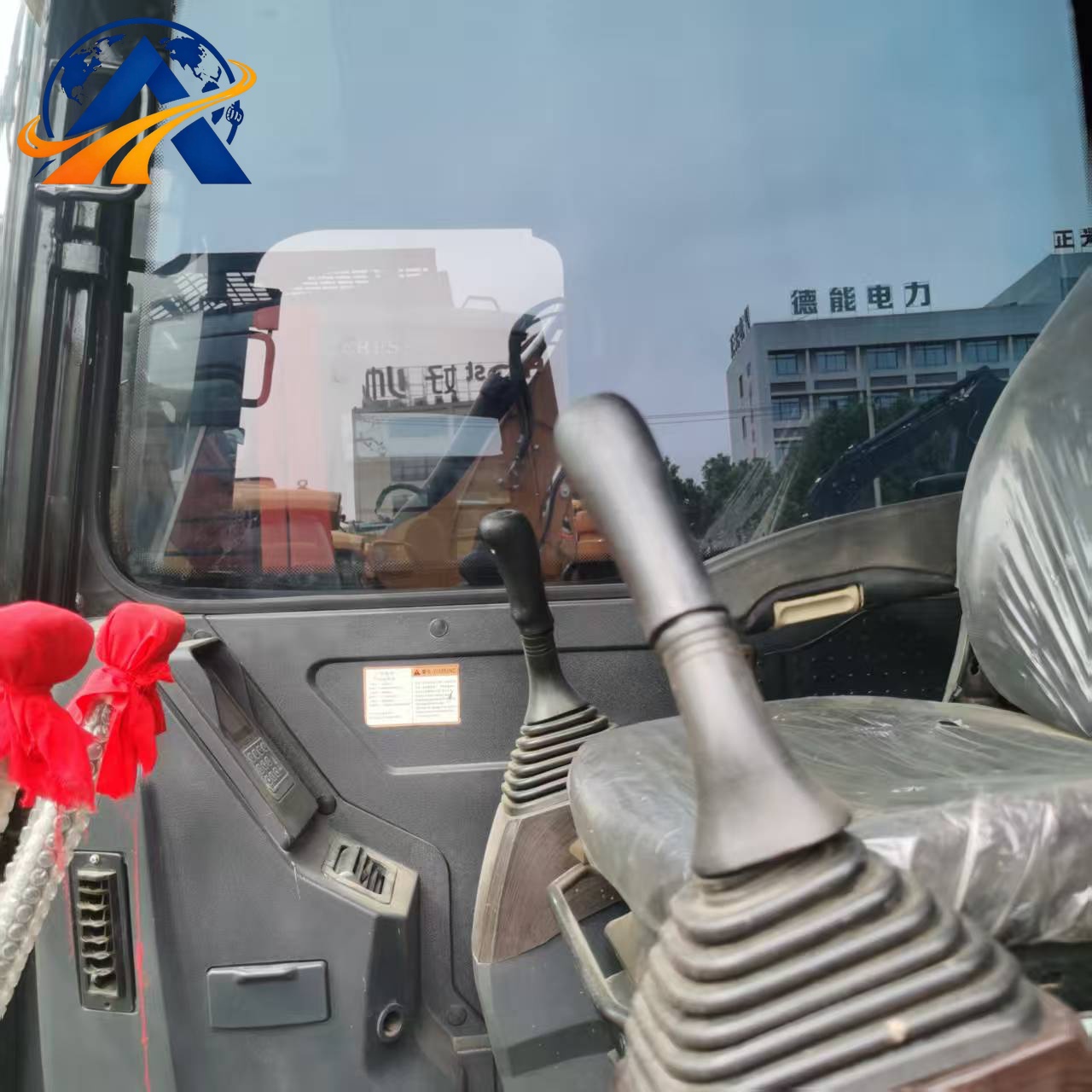

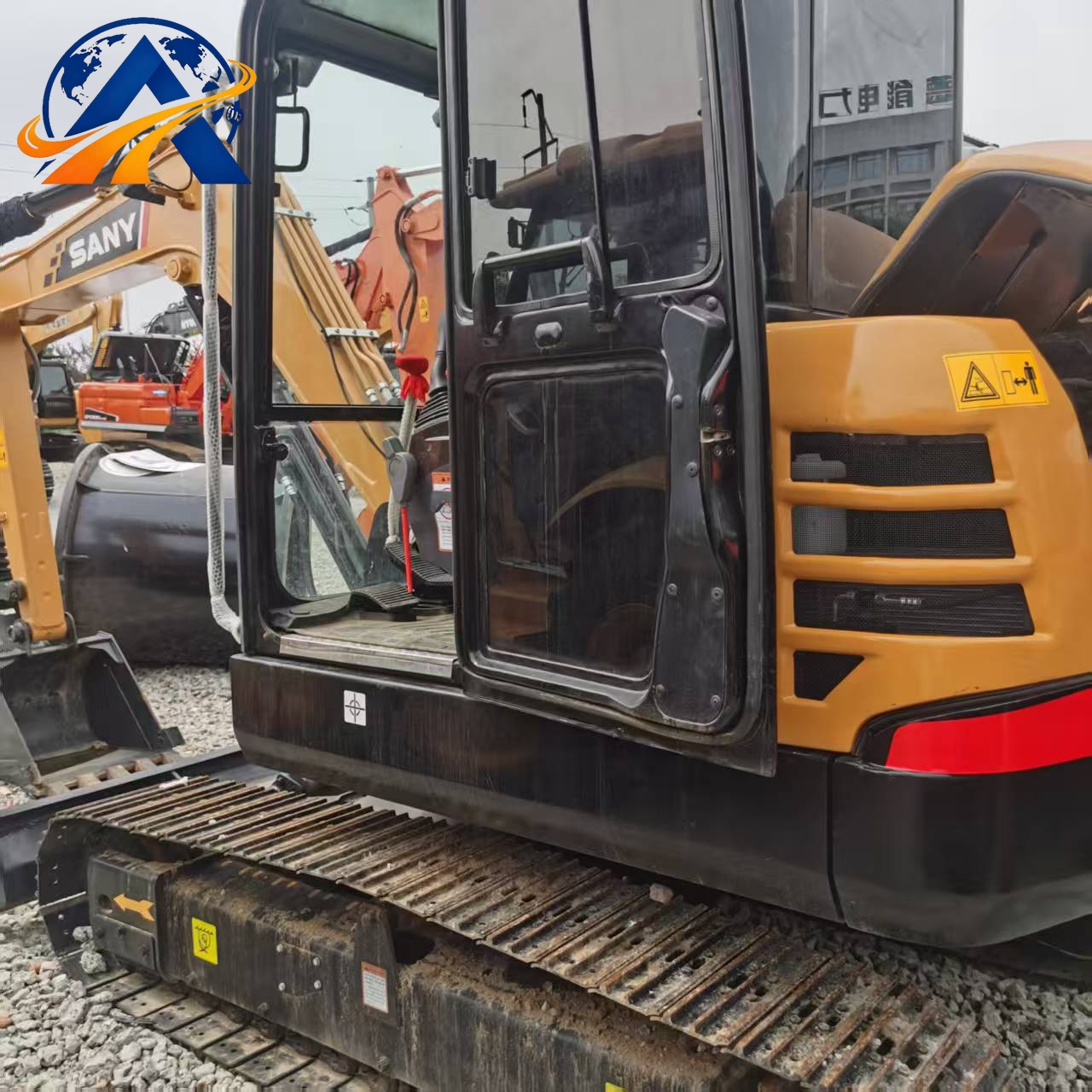

5. Configuration de la cabine & du poste opérateur

Cabine fermée certifiée ROPS & FOPS contre le retournement & la chute d'objets
Siège opérateur suspendu amorti, réglable dans plusieurs directions, avec soutien lombaire
Chauffage & climatisation automatiques, isolation acoustique double couche
Écran tactile LCD : données machine en temps réel, diagnostic des défauts, rappel d'entretien
Éclairage de travail entièrement LED standard, essuie-glaces à intermittence réglable, port de charge USB, audio Bluetooth
Joysticks à commande pilote électrique personnalisables avec boutons de raccourci pour brise-roche & attache rapide

6. Châssis, équipement de travail & train de roulement

Châssis de train de roulement renforcé en forme de X, axes & bagues entièrement revêtus de matériau résistant à l'usure
Longueur de flèche standard : 3000mm ; Longueur de balancier standard : 1700mm
Tous les vérins hydrauliques sont équipés d'amortisseurs intégrés & de joints antipoussière ; dents de godet renforcées & protections latérales d'usure en option pour les applications sur roche
Axes de chenille lubrifiés étanches à longue durée de vie pour prolonger la durée de service du train de roulement

7. Capacités de fluides & intervalles d'entretien

Volume du réservoir de carburant : 125L
Volume du réservoir hydraulique : 85L
Capacité d'huile moteur : 7.2L
Volume total du système de refroidissement : 13L
Programme d'entretien :
Huile moteur & filtre : 500 heures de travail
Filtres à carburant primaire & secondaire : 1000 heures de travail
Huile hydraulique & éléments filtrants : 2000 heures de travail
Huile d'engrenage des entraînements de déplacement & de rotation : 2000 heures de travail
Configuration d'entretien centralisée sur un seul côté, porte latérale d'entretien à grande ouverture pour faciliter le remplacement des filtres

8. Liste des équipements standard & optionnels renforcés pour l'exportation

Pack complet standard d'usine

Godet terre standard de 0.22m³, moteur Yanmar Tier4, tuyauterie auxiliaire de marteau bidirectionnelle, lame de bulldozer, cabine fermée ROPS avec HVAC, patins de chenille en acier de 400mm, joysticks à commande pilote, éclairages de travail LED, frein de stationnement automatique de rotation

Accessoires optionnels améliorés pour l'exportation

1. Godet roche renforcé de 0.28m³ avec dents résistantes à l'usure en acier à haute teneur en manganèse
2. Patins de chenille en caoutchouc de 400mm (sans dommages au revêtement pour les travaux municipaux)
3. Ensemble d'écran de protection renforcé pour le toit & la vitre avant de la cabine
4. Attache rapide hydraulique pour un changement rapide entre godet, brise-roche & grappin
5. Système télématique à distance & de suivi de localisation de la machine pour la gestion de flotte
6. Kit de balancier prolongé pour une fouille plus profonde & une portée plus longue
7. Kit de démarrage avec préchauffage à basse température pour régions froides
