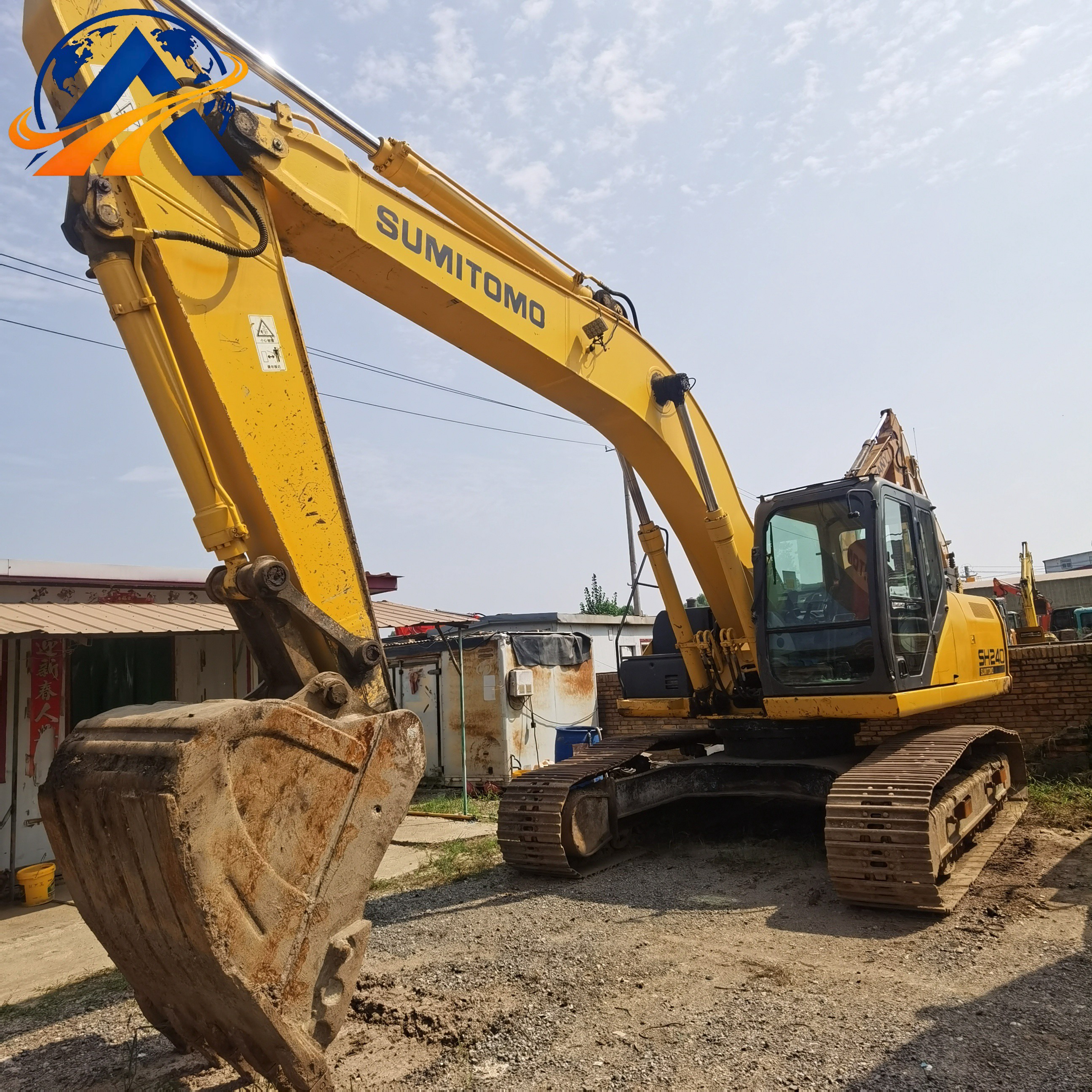

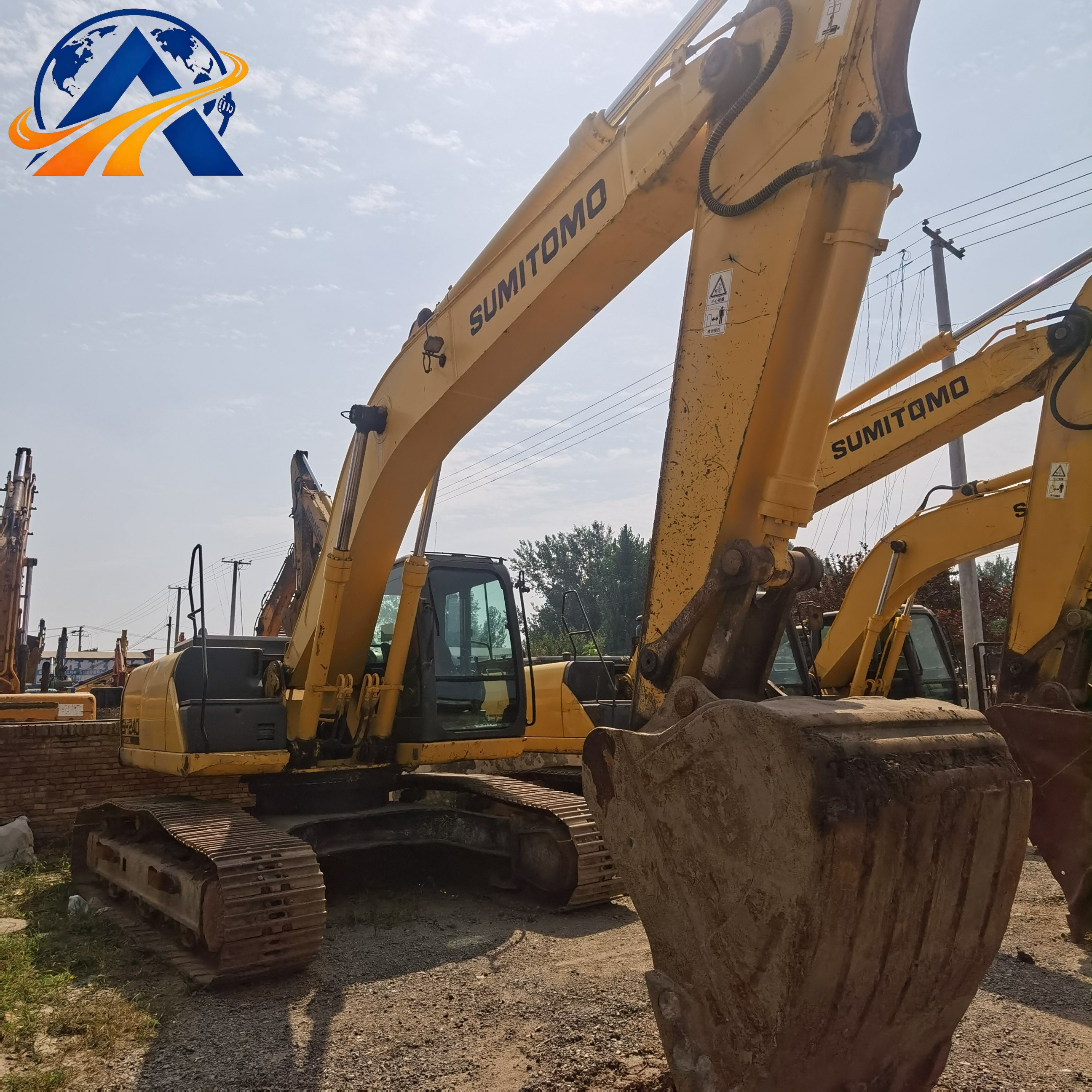

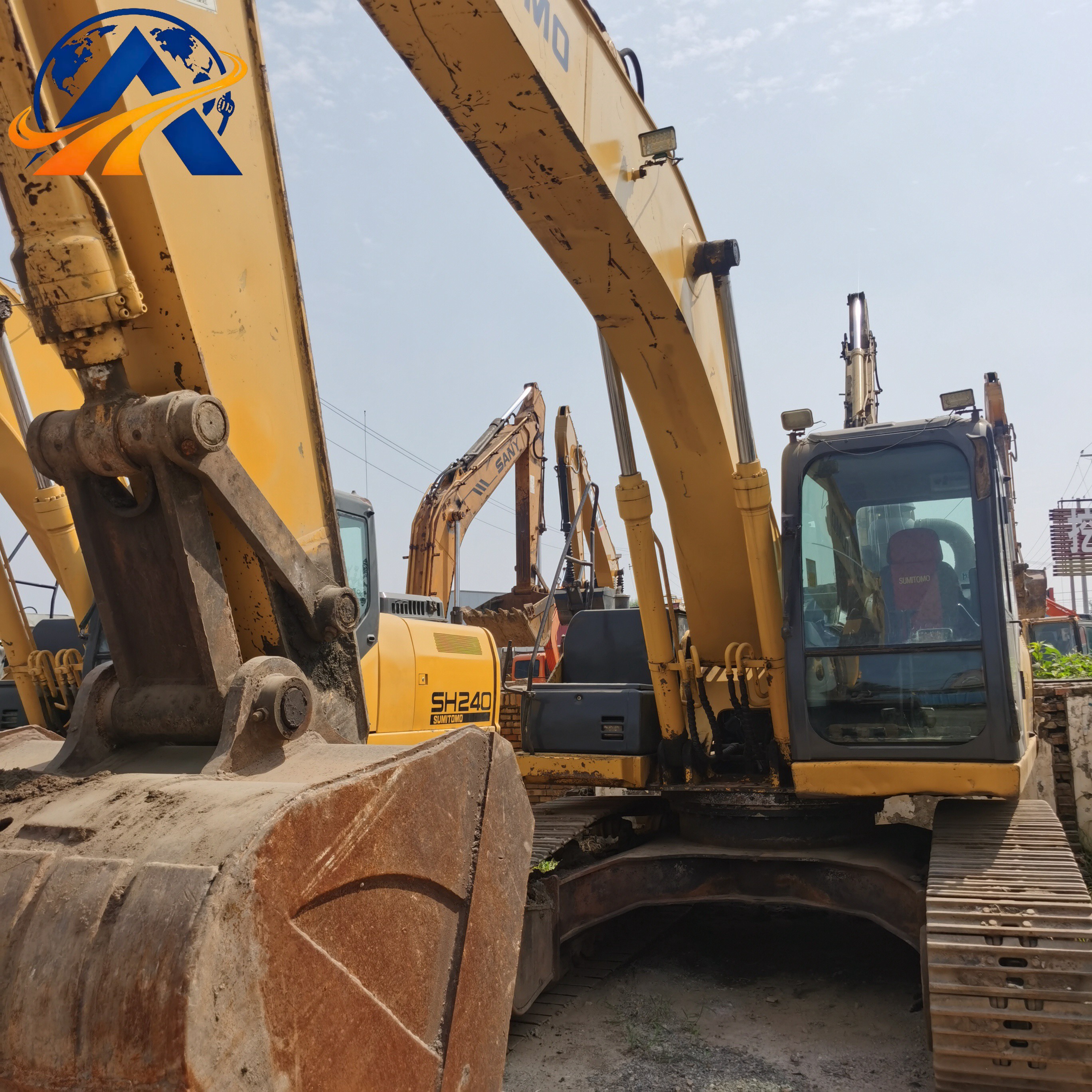

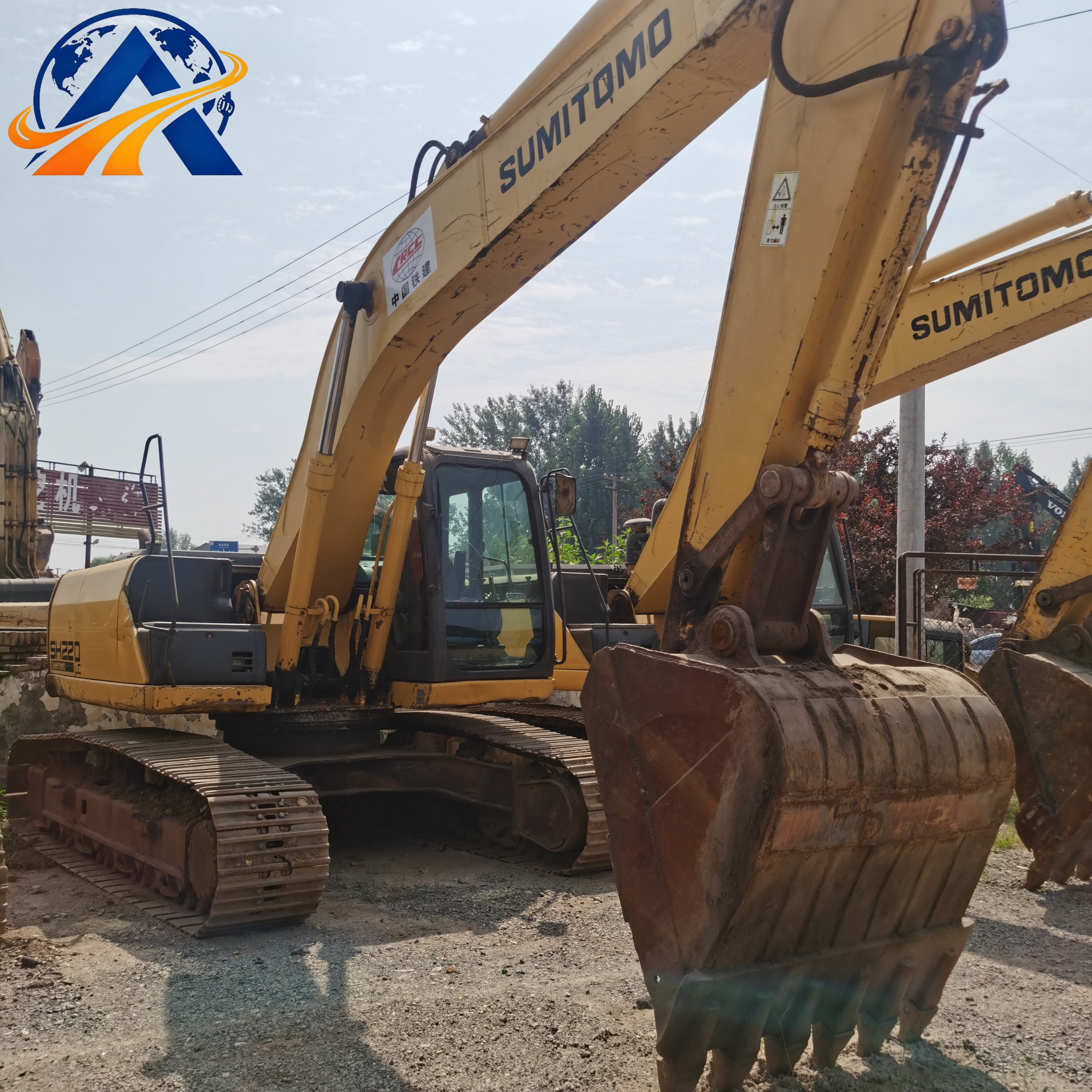

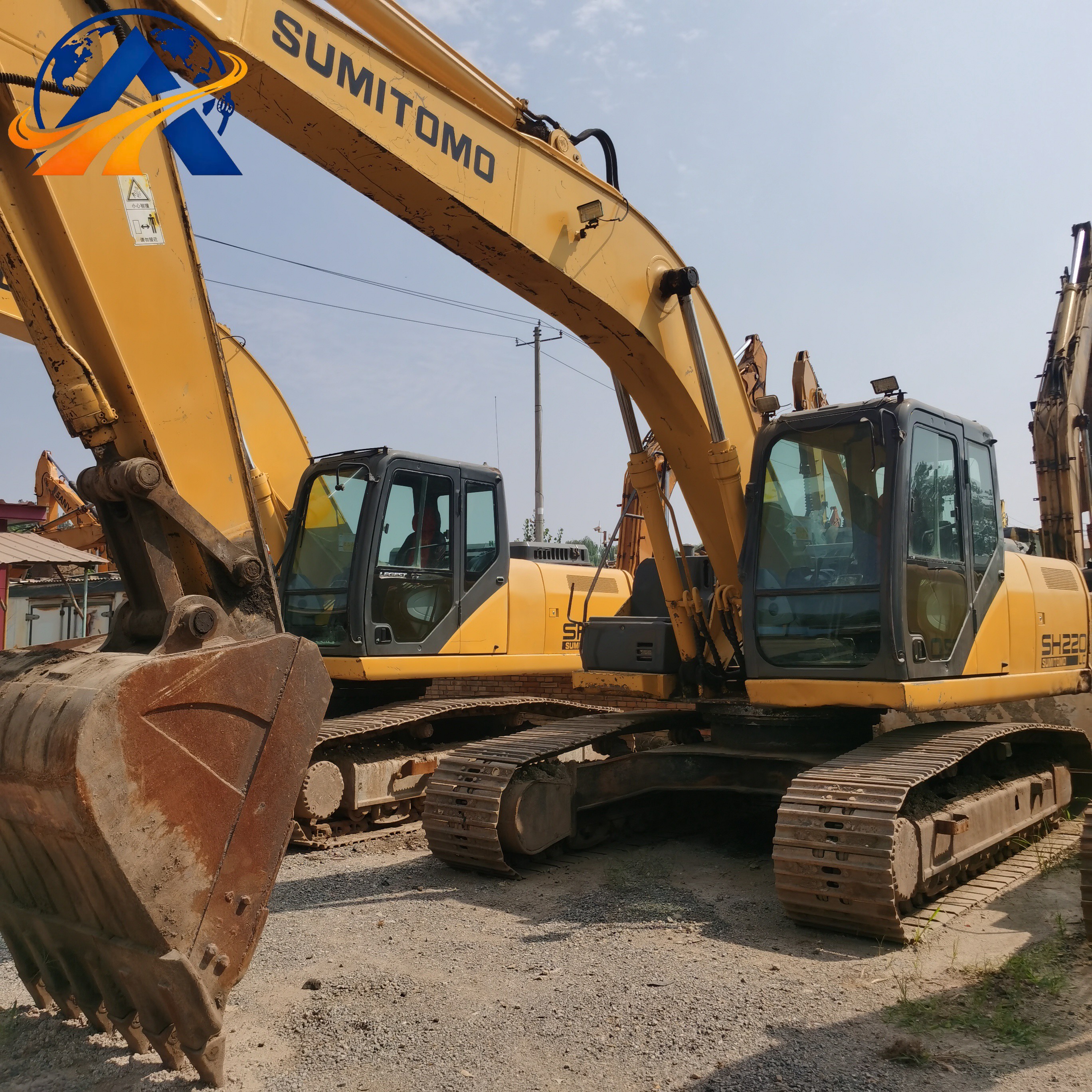

Pelle hydraulique moyenne Sumitomo SH240-6

Paramètres de base de la machine

[Dimensions et poids] Longueur hors tout 9930mm × largeur 3190mm × hauteur 3150mm, poids en ordre de marche 24800kg (train de roulement standard, patins de chenille à barrettes simples de 600mm, flèche standard de 5.85m + balancier standard de 3.0m, godet terrassement de 1.2m³, configuration standard uniquement, tous les accessoires en option exclus)

I. Configuration standard

Groupe motopropulseur

Équipée d'un moteur diesel Isuzu GH-4HK1X à quatre cylindres en ligne, turbocompressé et refroidi par eau, de cylindrée 5.193L, avec une puissance nette nominale au volant de 132.1kW @ 2000rpm et un couple maximal de 645N·m @ 1500rpm. Injection électronique à rampe commune haute pression avec post-traitement des gaz d'échappement DOC, conforme aux normes d'émissions tout-terrain China National Stage III, EU Stage IIIA & US Tier3.
Deux pompes hydrauliques à pistons à cylindrée variable à commande électronique SIH:S, sans boîte de vitesses mécanique. Les moteurs de translation intègrent des freins de stationnement multidisques humides à bain d'huile avec verrouillage indépendant des freins de translation gauche et droit ; le système de freinage est conforme à la norme de sécurité ISO 10265 pour les engins de construction. Tendeur hydraulique de chenille entièrement automatique et ventilateur de refroidissement à embrayage visqueux à régulation thermique de série, dispositif de préchauffage pour démarrage à froid du moteur.

Hydraulique et équipement de travail

Système hydraulique à détection de course de tiroir SSC à double pompe, débit maximal par pompe 220L/min, réservoir d'huile hydraulique de 147L, capacité totale du système hydraulique 250L. Équipée d'un circuit d'économie d'énergie avec régénération de la flèche et du balancier, de soupapes d'amortissement de translation, d'une surveillance électronique en temps réel de la pression du circuit principal et d'un système de filtration d'huile d'aspiration et de retour à trois étages.
Flèche standard de 5.85m + balancier de 3.0m avec godet de terrassement général de 1.2m³. Force d'arrachement au godet 162kN, force d'arrachement au balancier 120kN, hauteur maximale de déversement 7200mm, profondeur maximale d'excavation 6900mm, sans lame de bulldozer avant, vitesse de rotation 11rpm.

Configuration de la machine

Cabine de sécurité ROPS/FOPS entièrement fermée et amortie, avec protection contre le retournement et la chute d'objets. Climatisation automatique à température constante de série, siège conducteur suspendu à dossier haut avec amortissement et écran couleur LCD d'affichage des codes de défaut. Système électrique complet 24V DC avec alarmes sonores et visuelles en temps réel pour la charge moteur, la température du liquide de refroidissement, la pression d'huile, la température de l'huile hydraulique et la pression de la pompe principale.
Train de roulement moyen standard, patins de chenille en acier à barrettes simples de 600mm montés en usine, rayon minimal de rotation arrière 3080mm, vitesse maximale de translation à deux vitesses 5.5km/h, vitesse lente 3.5km/h, aptitude en pente 35°, pression au sol 54kPa, 8 galets inférieurs & 2 galets porteurs de chaque côté.

Capacités de service

Huile moteur : 24L
Huile totale du système hydraulique : 250L
Huile pour engrenages du moteur de translation : 6L par côté
Huile pour engrenages du moteur de rotation : 5L
Liquide de refroidissement : 29L
Capacité du réservoir de carburant : 410L

II. Configuration en option (incrément de dimensions et de poids indiqué pour chaque élément)

Options de cabine

1. Verrouillage centralisé à distance : +5kg de poids, dimensions hors tout inchangées
2. Leviers de commande pilote multifonctions proportionnels : +8kg de poids, dimensions hors tout inchangées
3. Système audio radio Bluetooth embarqué : +6kg de poids, dimensions hors tout inchangées
4. Siège chauffant & ventilé + rétroviseurs chauffants électriquement : +12kg de poids, dimensions hors tout inchangées
5. Caméra de surveillance de rétroviseur d'un seul côté : +3kg de poids, dimensions hors tout inchangées
6. Grille de protection de fenêtre en acier haute résistance : +22kg de poids, largeur +40mm, hauteur inchangée
7. Auvent de protection pare-soleil pliable : +36kg de poids, hauteur hors tout +240mm

Options de translation et de train de roulement

1. Moteurs de translation hydrauliques renforcés pour usage intensif : +22kg par côté, poids total +44kg, dimensions inchangées
2. Filtre à air antipoussière renforcé à plusieurs étages : +15kg de poids, hauteur hors tout +50mm
3. Kit de préchauffage de refroidissement étanche à basse température pour régions très froides : +22kg de poids, dimensions inchangées
4. Patins de chenille élargis à double barrette de 700mm (remplacement des chenilles standard de 600mm) : largeur hors tout +100mm, poids total +180kg
5. Ensemble de train de roulement long de type L étendu : longueur hors tout +330mm, +132kg de poids

Options d'équipement de travail

1. Tuyauterie hydraulique auxiliaire à double circuit pour marteaux hydrauliques : +16kg de poids, dimensions inchangées
2. Godet étroit de creusement de tranchées (remplacement du godet de terrassement standard) : -42kg de poids, longueur hors tout inchangée
3. Godet renforcé pour roches lourdes (remplacement du godet de terrassement standard) : +68kg de poids, longueur hors tout inchangée
4. Flèche étendue de 6.45m / balancier de 3.6m (remplacement de la flèche standard de 5.85m + balancier de 3.0m) : longueur hors tout +620mm, +125kg de poids
5. Ensemble de dents de godet et de protections latérales épaissies et résistantes à l'usure : +28kg de poids, dimensions inchangées
6. Tuyauterie hydraulique auxiliaire pour bras long de démolition : +20kg de poids, longueur hors tout +800mm, +160kg de poids

Options de sécurité et pour sites spéciaux

1. Système antidémarrage antivol à puce d'identification : +5kg de poids, dimensions hors tout inchangées
2. Module de diagnostic des défauts à distance & d'étalonnage de programme : +8kg de poids, dimensions inchangées
3. Groupe de feux de travail auxiliaires LED haute luminosité tous temps : +14kg de poids, hauteur hors tout +60mm
4. Kit de préchauffage pour démarrage à froid à très basse température de -40°C : +12kg de poids, dimensions inchangées
5. Châssis de flèche renforcé et épaissi : +112kg de poids, longueur hors tout +70mm
6. Chenilles en acier complètes renforcées et résistantes à l'usure pour mines : largeur hors tout +100mm, +210kg de poids
7. Cadre de protection anticollision à couverture intégrale de la machine : +50mm de largeur de chaque côté (largeur totale +100mm), +215kg de poids
