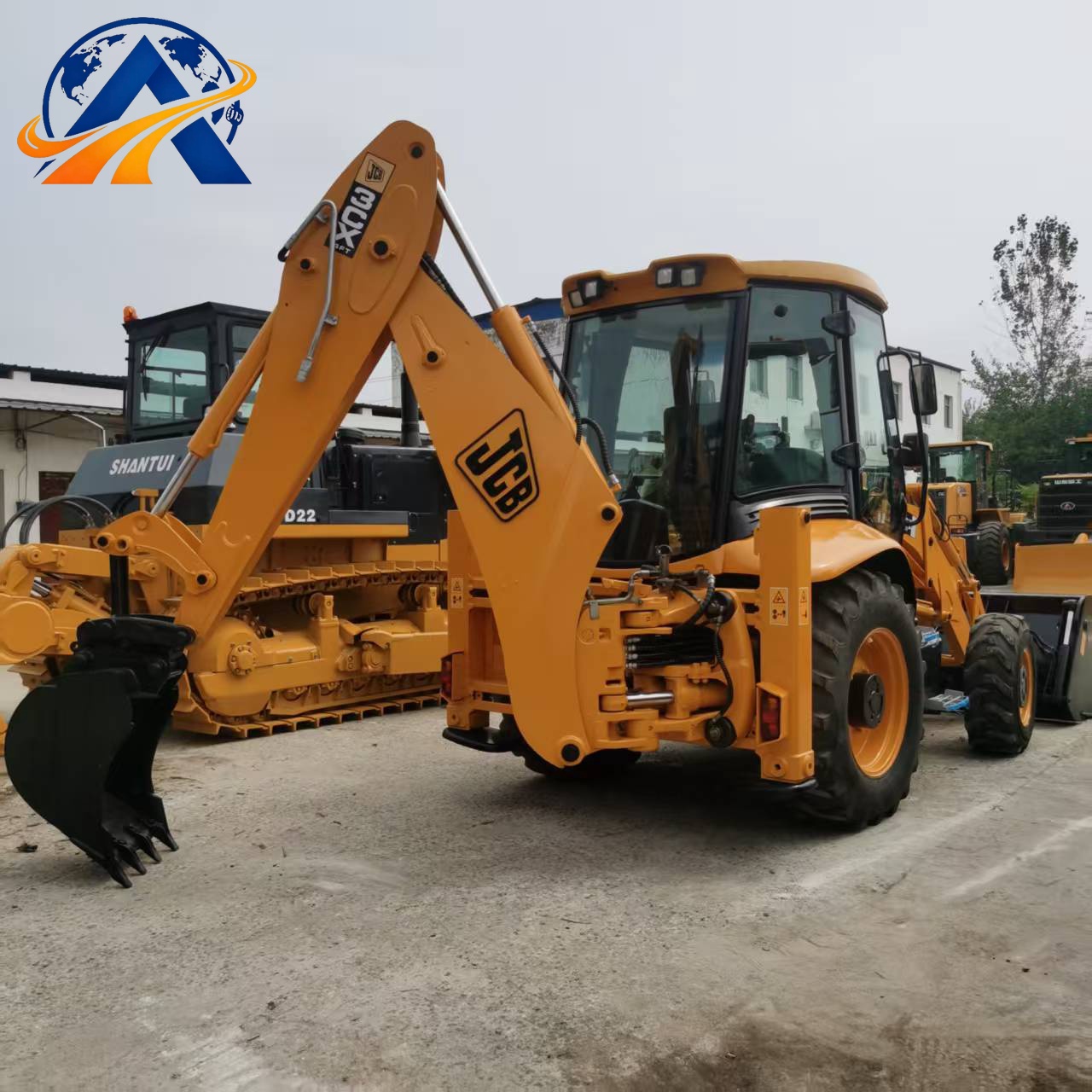

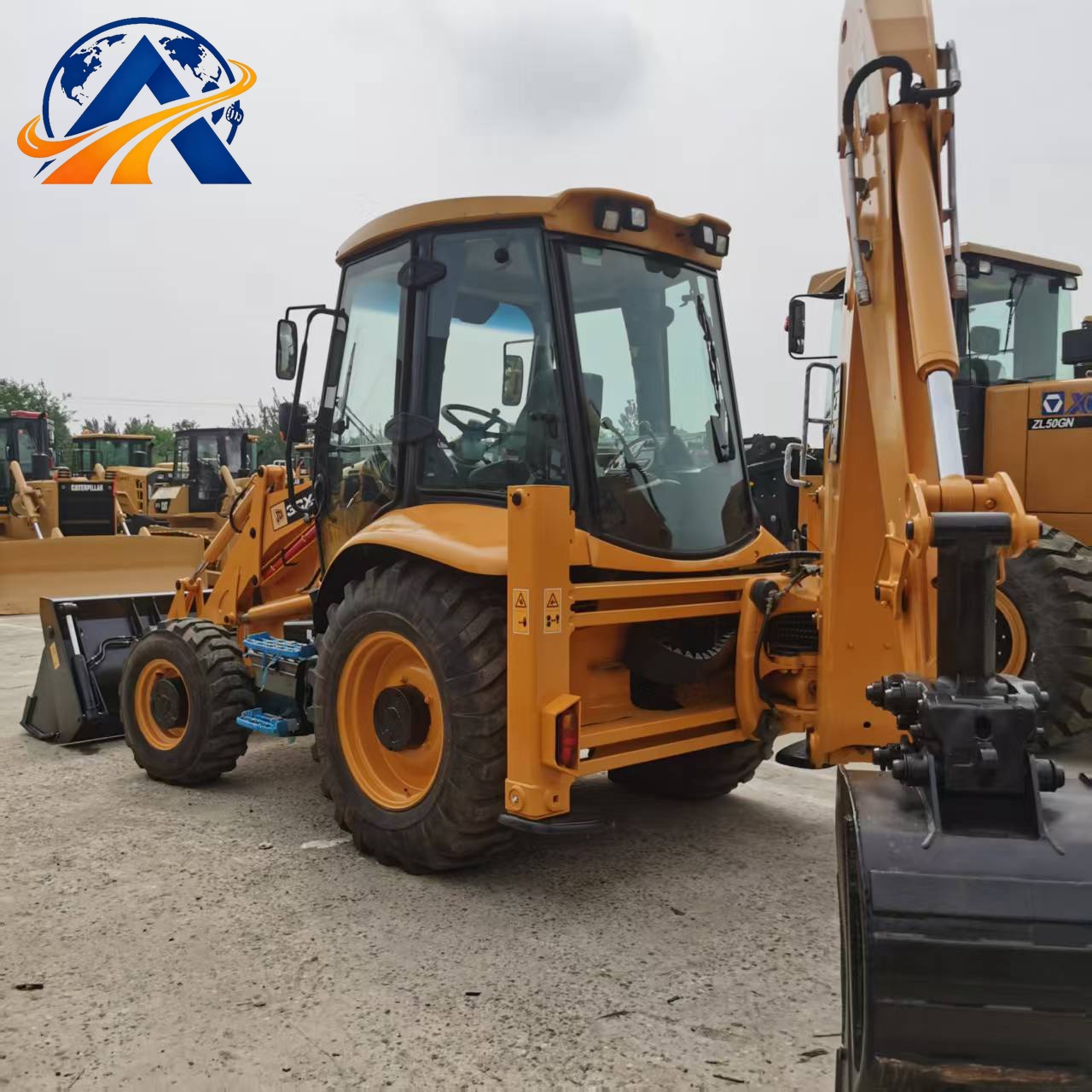

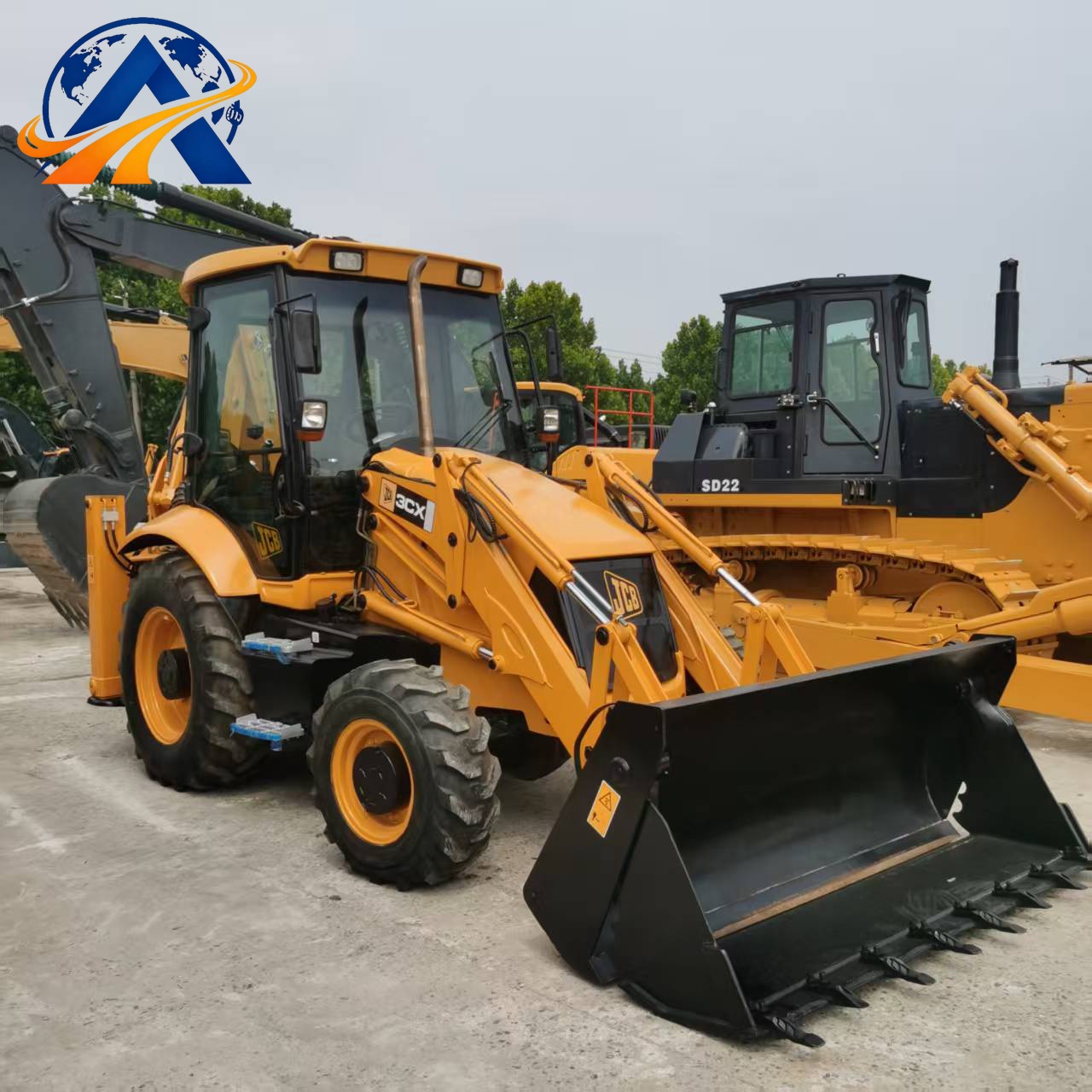

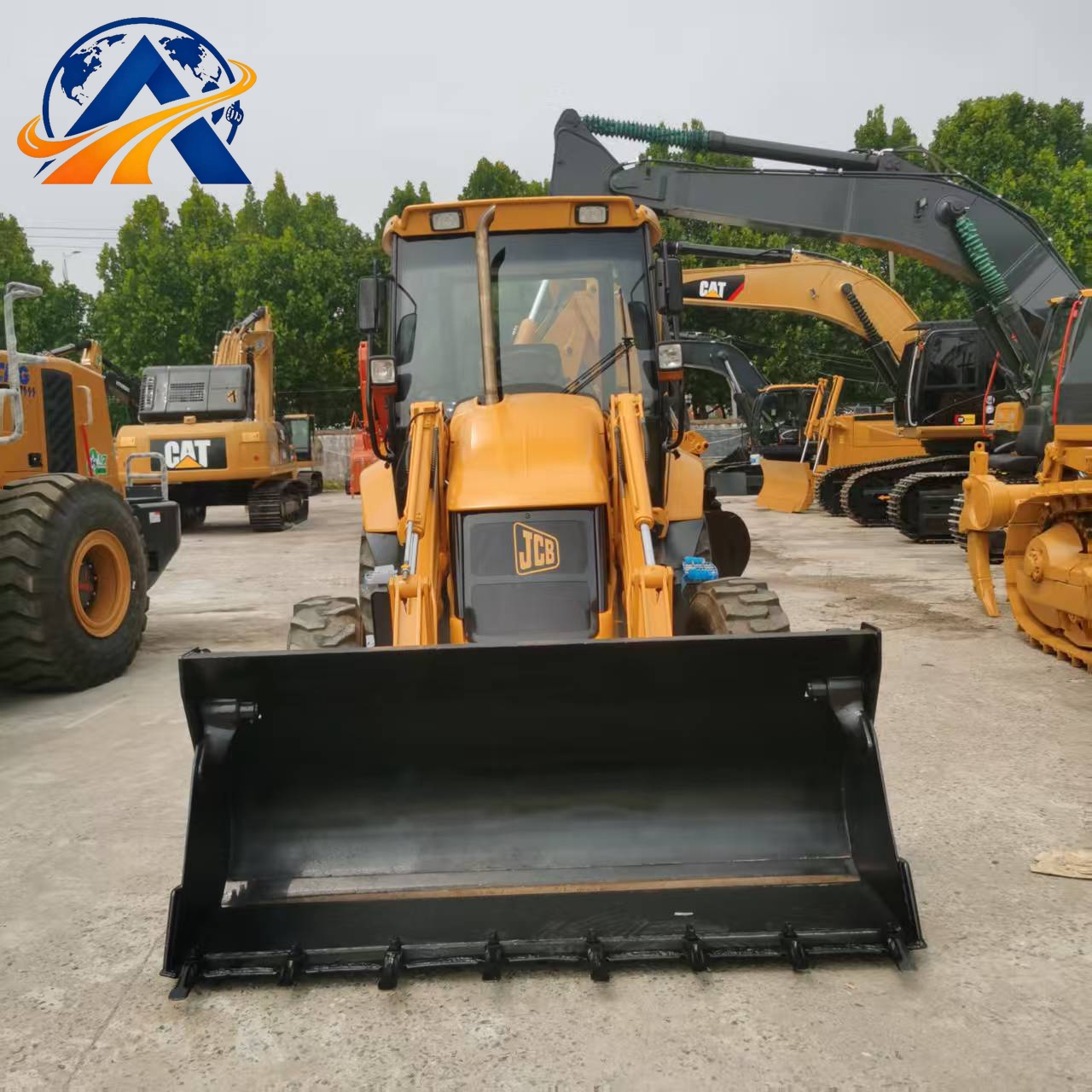

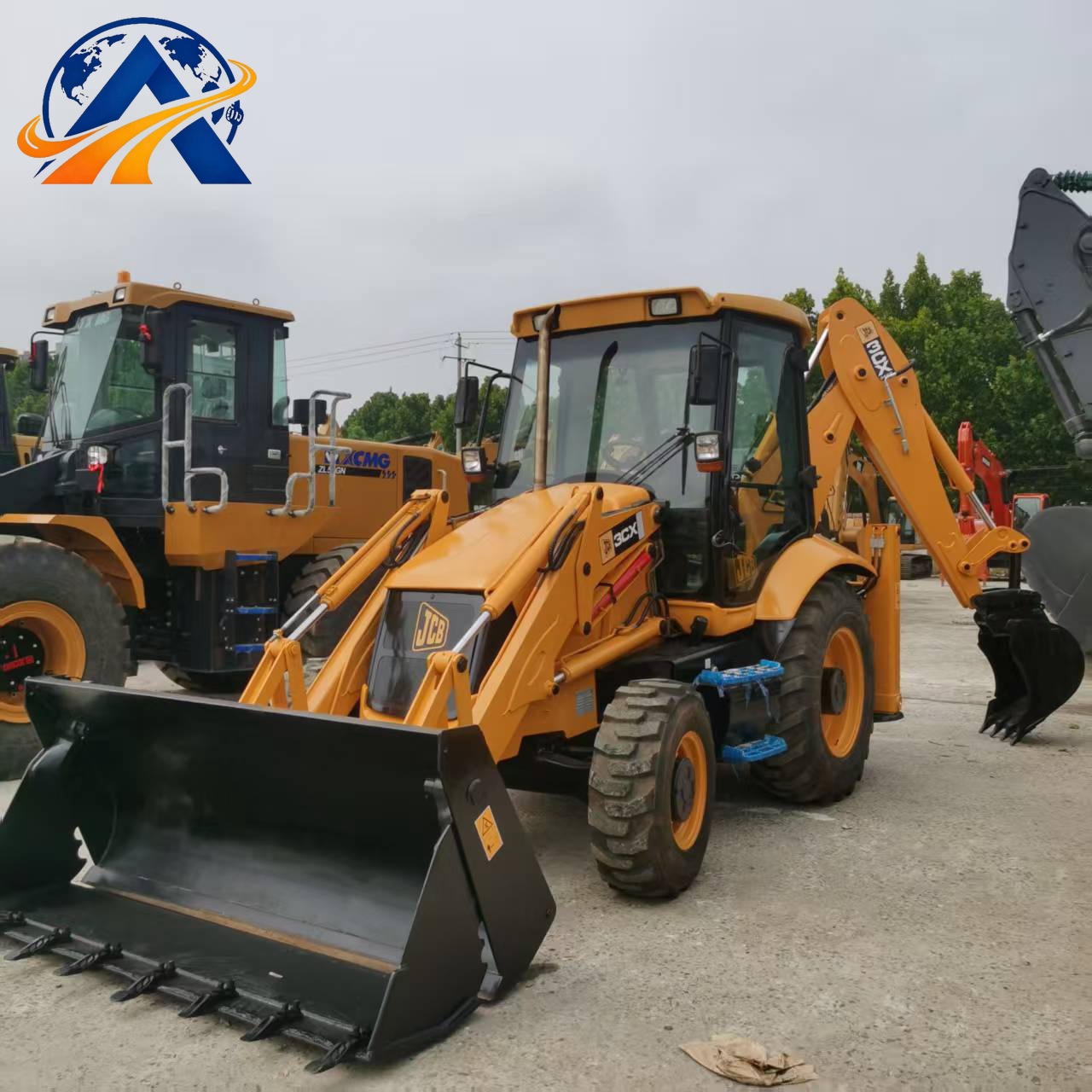

JCB® 3CX Sitemaster tractopelle télescopique à déport latéral

Paramètres de base de la machine

[Dimensions et poids] Longueur hors tout en déplacement 5620mm × largeur 2360mm × hauteur au sommet de la cabine 2910mm, godet chargeur général avant standard de 1.0m³, bras de pelle télescopique à déport latéral Sitemaster arrière, godet d'excavation standard de 610mm, poids en ordre de marche 8480kg (configuration standard uniquement, hors tous les accessoires optionnels)

I. Configuration standard

Groupe motopropulseur

Équipé d'un moteur diesel JCB 444 quatre cylindres en ligne, turbocompressé et refroidi par eau, cylindrée 4.4L, puissance nette nominale au volant moteur 68.6kW @ 2200rpm, couple maximal 390N·m @ 1300rpm, système d'alimentation à injection directe à rampe commune haute pression avec post-traitement des gaz d'échappement DOC, conforme aux normes d'émissions hors route China National Stage III, EU Stage IIIA et US Tier3.
Transmission mécanique Powershift à 4 vitesses, quatre roues motrices de série, différentiel arrière à glissement limité ; freins de service et de stationnement à disques multiples humides combinés sur les essieux avant et arrière, système de freinage conforme à la norme de sécurité des engins de construction ISO 16001 ; ventilateur de refroidissement à température contrôlée entraîné par une seule courroie, dispositif d'aide au préchauffage pour démarrage à froid du moteur.

Hydraulique et équipements de travail

Pompe hydraulique principale unique à cylindrée variable, débit maximal du système 165L/min, capacité du réservoir hydraulique 132L. Équipée d'un circuit de retour automatique en position de fouille du chargeur, de soupapes d'amortissement du bras de pelle, d'une surveillance en temps réel de la pression multivalve et d'un système de filtration d'huile d'aspiration et de retour à deux étages.
Godet chargeur avant à montage direct standard de 1.0m³ (largeur du godet 2350mm), bras de pelle télescopique à déport latéral Sitemaster arrière d'usine avec godet d'excavation standard de 610mm. Capacité de levage du godet chargeur 3200kg, force d'arrachement du godet 62kN, force d'arrachement du bras de pelle 31.5kN, profondeur maximale d'excavation bras rétracté 4240mm, profondeur maximale d'excavation bras entièrement déployé 5460mm, hauteur maximale de déversement 2740mm, béquilles stabilisatrices arrière à déport latéral élargies de série, vitesse de rotation 10rpm, fonction standard de déport latéral du corps de machine de 300mm à gauche et à droite.

Configuration de la machine

Cabine de sécurité ROPS/FOPS entièrement fermée et amortie, avec protection contre le retournement et les chutes d'objets, ventilation mécanique de série, siège opérateur suspendu en vinyle, leviers de commande mécaniques combinés, jauges analogiques avec alarmes visuelles et sonores de défaillance. Système électrique complet 12V DC avec alertes en temps réel pour la température du liquide de refroidissement moteur, la pression d'huile, le niveau de carburant et la température de l'huile hydraulique.
Pneus industriels standard : avant 340/80-18, arrière 480/80-26, garde au sol minimale 370mm, vitesse maximale de déplacement 36km/h, aptitude en pente 30°.

Capacités de service

Huile moteur : 15L
Huile totale du système hydraulique : 132L
Huile de transmission de l'essieu avant : 16L
Huile de transmission de l'essieu arrière : 16L
Huile de transmission : 16L
Liquide de refroidissement : 18.5L
Capacité du réservoir de carburant : 160L

II. Configuration optionnelle (incrément de dimensions et de poids indiqué pour chaque élément)

Options de cabine

1. Système de climatisation automatique à température constante : poids +11kg, dimensions hors tout inchangées
2. Siège suspendu à dossier haut en tissu avec appuie-tête : poids +7kg, dimensions hors tout inchangées
3. Système audio radio Bluetooth embarqué : poids +5kg, dimensions hors tout inchangées
4. Rétroviseurs extérieurs électriques chauffants + réservoir de lave-glace agrandi : poids +9kg, dimensions hors tout inchangées
5. Caméra de surveillance arrière pour la zone de déport latéral : poids +4kg, dimensions hors tout inchangées
6. Grillage de protection des vitres de cabine en acier haute résistance : poids +18kg, largeur +35mm, hauteur inchangée
7. Toit pare-soleil ouvert simple (remplace la cabine fermée) : poids -125kg, hauteur hors tout -210mm

Options de déplacement et de châssis

1. Ensemble renforcé d'essieux moteurs avant et arrière pour usage intensif : +16kg par côté, poids total +32kg, dimensions inchangées
2. Filtre à air antipoussière pour usage intensif à plusieurs étages : poids +13kg, hauteur hors tout +45mm
3. Kit de préchauffage du refroidissement de la machine complète pour régions froides à -35°C : poids +20kg, dimensions inchangées
4. Pneus élargis à profil minier (remplacent les pneus standard) : largeur hors tout +90mm, poids total +155kg
5. Ensemble de longerons de châssis prolongés pour usage intensif : longueur hors tout +280mm, poids +110kg

Options d'équipements de travail

1. Tuyauterie hydraulique auxiliaire à double circuit pour marteaux hydrauliques arrière : poids +14kg, dimensions inchangées
2. Godet chargeur multifonction 6-en-1 (remplace le godet de terrassement standard) : poids +65kg, longueur hors tout inchangée
3. Bras de pelle télescopique Sitemaster prolongé à profil profond (version longue d'usine) : longueur hors tout +520mm, poids +118kg
4. Godet étroit de creusement de tranchées (remplace le godet standard de 610mm) : poids -36kg, longueur hors tout inchangée
5. Ensemble de godet d'excavation renforcé pour roches lourdes : poids +62kg, longueur hors tout inchangée
6. Tuyauterie hydraulique auxiliaire pour attache rapide des accessoires de chargeur : poids +12kg, dimensions inchangées
7. Ensemble complet de dents de godet épaissies et résistantes à l'usure avec protections latérales : poids +25kg, dimensions inchangées

Options de sécurité et pour sites spéciaux

1. Système antidémarrage antivol à puce d'identification : poids +4kg, dimensions hors tout inchangées
2. Module LiveLink de diagnostic de panne et de localisation à distance : poids +7kg, dimensions inchangées
3. Groupe complet de feux de travail LED haute luminosité tout temps pour toute la machine (feux supplémentaires pour la zone de déport latéral) : poids +12kg, hauteur hors tout +55mm
4. Plaque de protection anticollision du châssis principal renforcée et épaissie : poids +98kg, longueur hors tout +60mm
5. Ensemble complet de béquilles stabilisatrices à déport latéral élargies pour usage minier intensif : largeur hors tout +80mm, poids +175kg
6. Cadre de protection anticollision intégral couvrant toute la machine : largeur +45mm de chaque côté (largeur totale +90mm), poids +190kg
7. Kit de grue de levage de 5-ton (extrémité chargeur) : poids +33kg, hauteur hors tout +65mm
