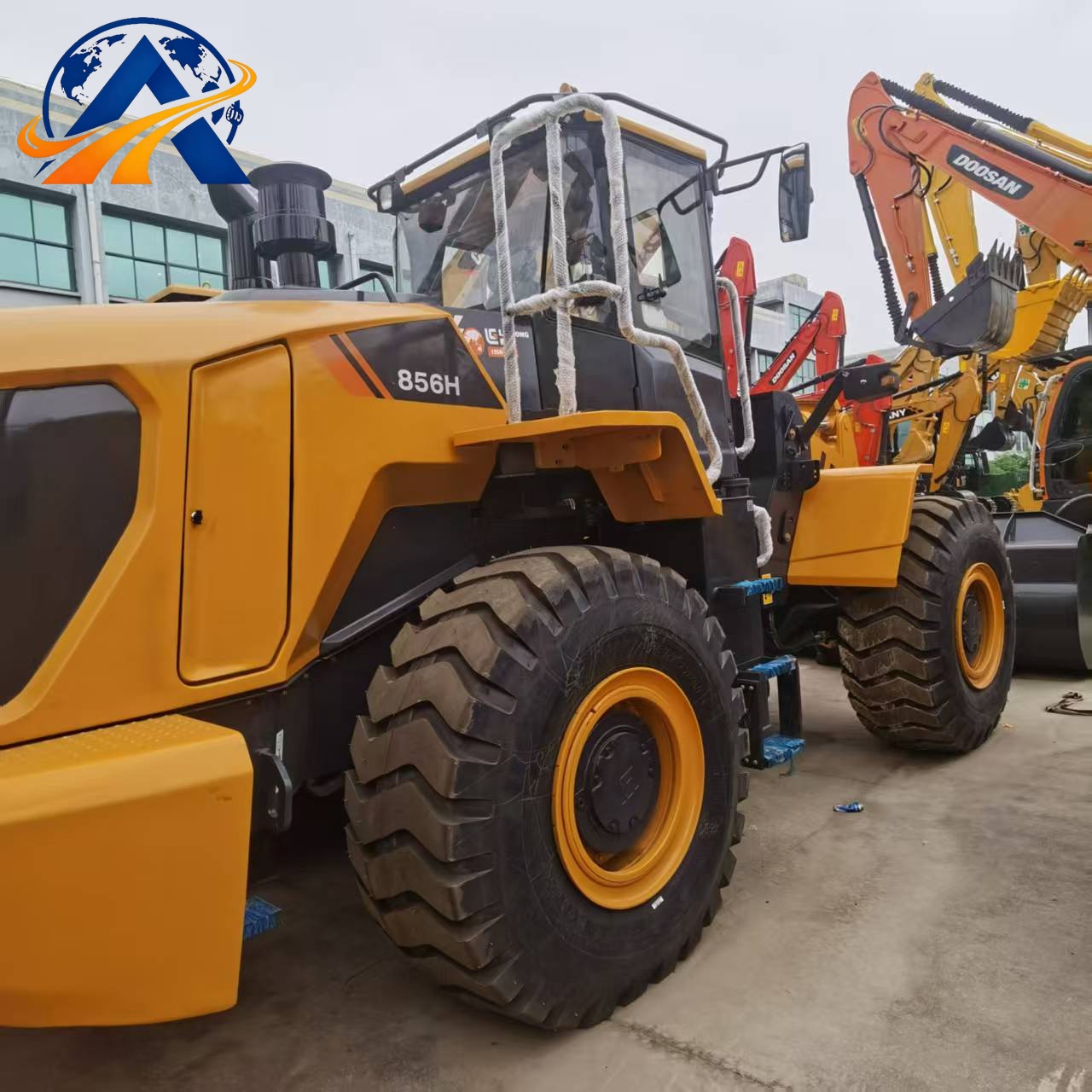

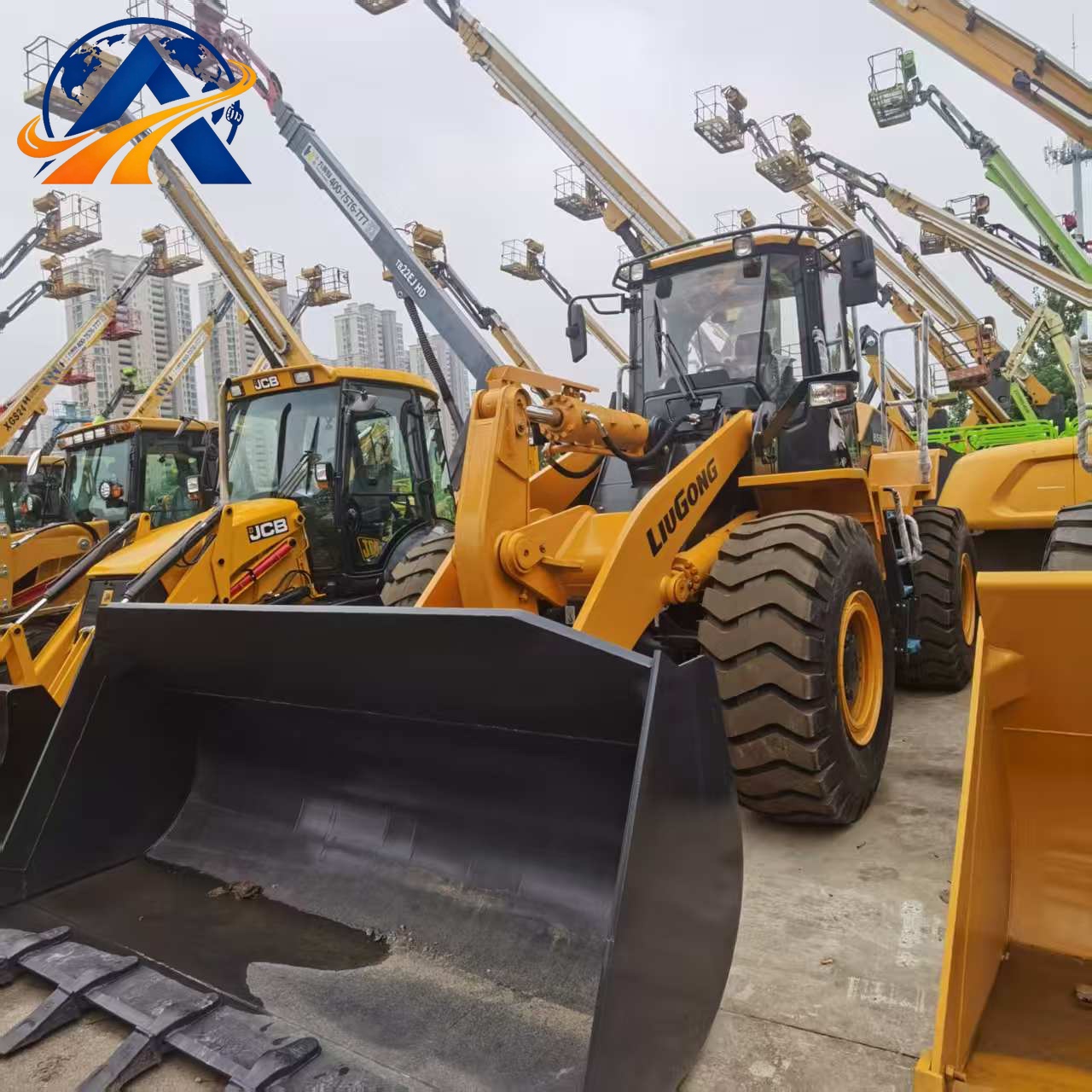

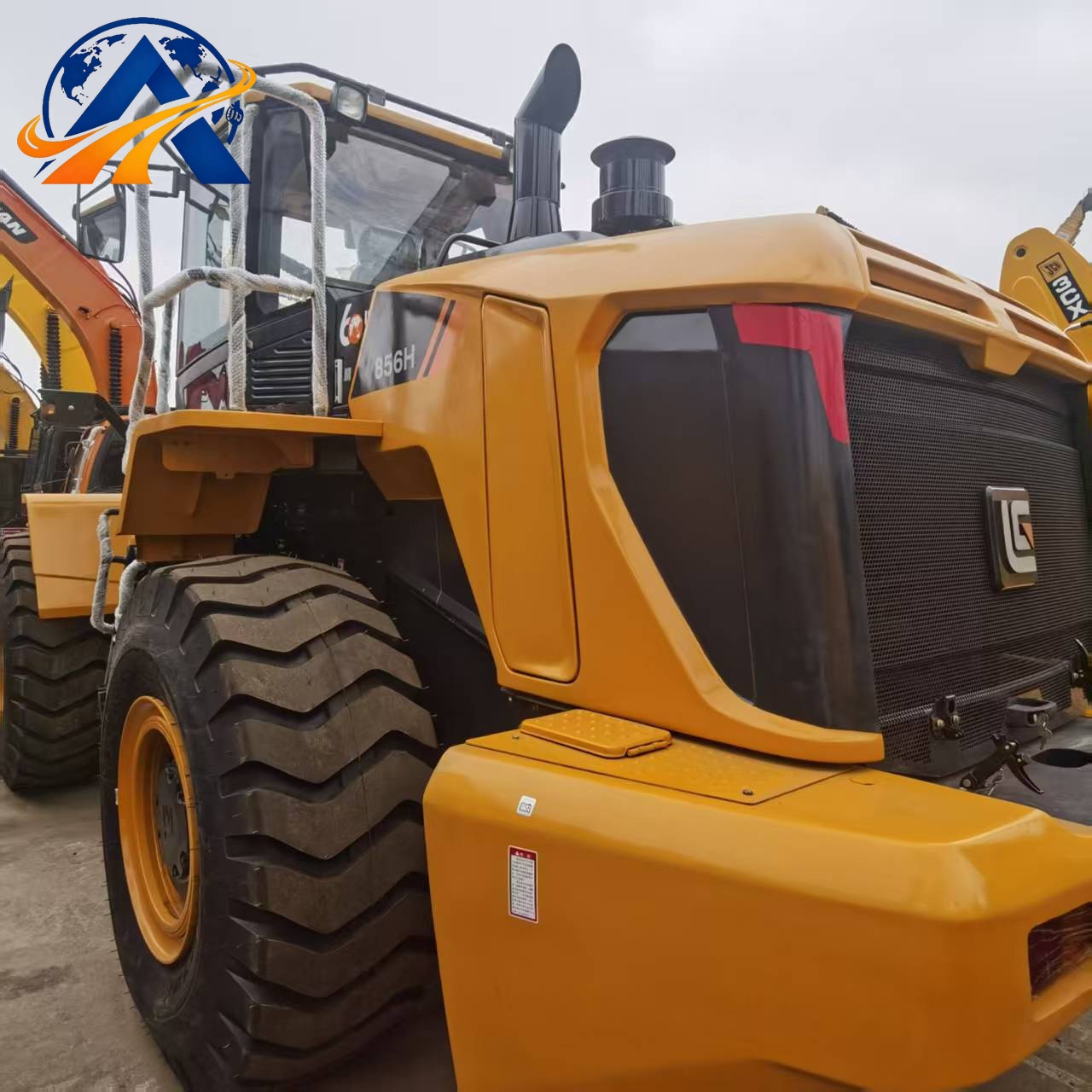

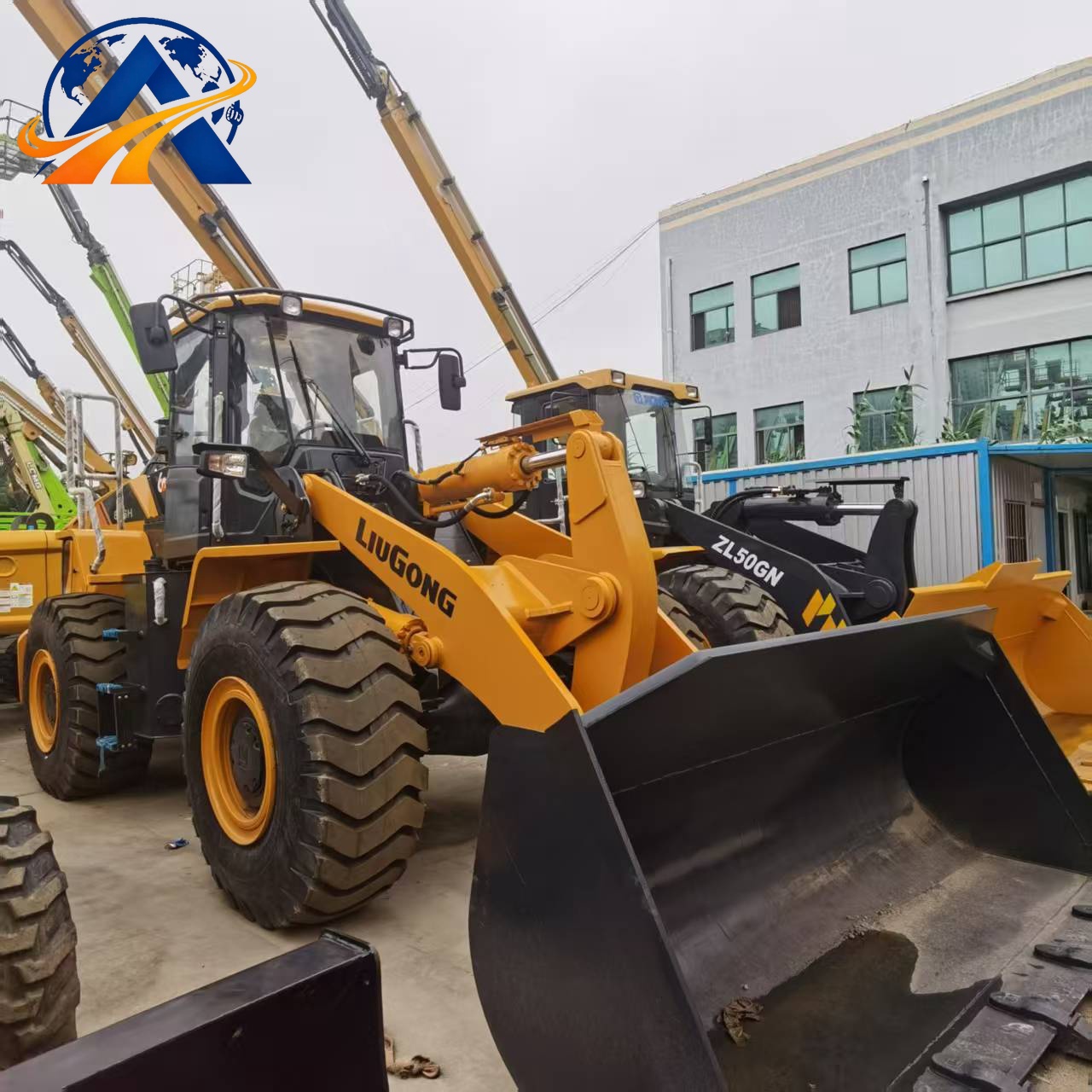

Chargeuse sur pneus LiuGong CLG856H

1. Paramètres principaux de la machine

Performances de charge

Capacité de charge nominale : 5,000kg
Poids opérationnel standard : 17,180kg
Capacité standard du godet : 3.0m³ ; plage de godets en option : 2.7~5.6m³ (godet pour terre / roche / charbon)
Force d'arrachement maximale du godet : 187kN
Charge de basculement statique à braquage complet : 11,700kg
Temps de cycle hydraulique total à trois fonctions : 9.3s

Longueur, largeur et hauteur hors tout

Longueur hors tout (godet au sol) : 8,350mm
Largeur hors tout (pneus standard 23.5-25) : 2,976mm
Hauteur hors tout (haut de cabine) : 3,500mm
Empattement : 3,320mm
Rayon de braquage minimal (pneu extérieur) : 6,200mm
Hauteur de déversement maximale standard : 3,084mm
Portée de déversement standard : 1,150mm
Garde au sol minimale : 431mm
Angle de braquage : 38° à gauche et à droite

2. Système d'alimentation

Moteur en option 1 : Cummins QSL9.3 (norme d'émissions Tier3 / Stage IIIA)

Moteur diesel 6 cylindres en ligne turbocompressé et refroidi par air de suralimentation
Puissance brute : 162kW / 220hp @ 2000rpm
Puissance nette : 154kW / 207hp @ 2000rpm
Couple maximal : 1,000N·m @ 1300rpm
Cylindrée : 9.3L
Système de filtration d'air à deux étages, refroidissement par ventilateur hydraulique à régulation de température

Moteur en option 2 : Cummins B6.7 (norme d'émissions Stage V / Tier4F)

Moteur diesel 6 cylindres en ligne à rampe commune turbocompressé
Puissance brute : 183kW / 245hp @ 1700rpm
Puissance nette : 168kW / 225hp @ 2000rpm
Couple maximal : 1,186N·m
Cylindrée : 6.7L
Turbocompresseur à géométrie variable, fonction d'économie de carburant au ralenti automatique

3. Système de transmission et de déplacement

Options de transmission

1. Transmission Powershift planétaire électronique LiuGong à 4 vitesses avant et 4 vitesses arrière
2. Transmission Powershift entièrement automatique ZF en option
Vitesses de déplacement : 1re vitesse 7.2km/h, 2e vitesse 13.6km/h, 3e vitesse 21.5km/h, 4e vitesse 34.8km/h

Essieux moteurs

Essieux moteurs renforcés pour usage intensif, train d'engrenages à grand module, blocage de différentiel inter-ponts standard pour éviter le patinage

Pneus

Pneu standard : pneu de chantier à sculpture profonde 23.5-25 L3
Pneu minier en option : pneu 23.5-25 L5 résistant à l'usure sur roche

Système de freinage

Frein de service : frein à disques humides entièrement hydraulique sur 4 roues
Frein de stationnement : frein de stationnement électrohydraulique à coupure d'air, verrouillage automatique en pente

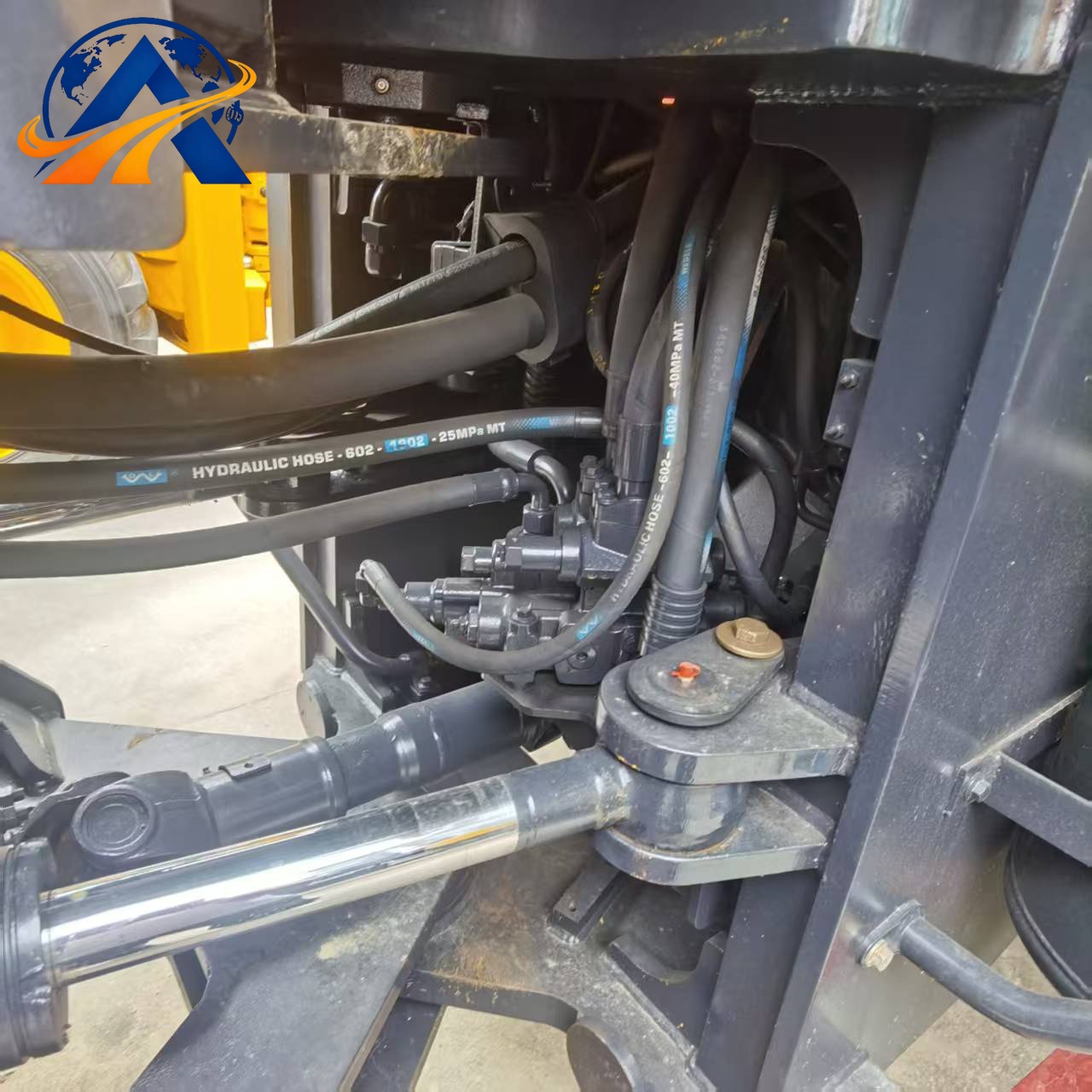

4. Système hydraulique

Pompes à cylindrée variable doubles à détection de charge, pression de service 21MPa
Circuit hydraulique prioritaire pour la direction, commande électronique pilotée par levier unique de série
Circuit intégré de récupération d'énergie de la flèche et du godet
Radiateur d'huile hydraulique indépendant surdimensionné pour une température stable sous charge lourde continue
Collecteur de graissage centralisé de série

5. Configuration de la cabine et du poste de conduite

Cabine de sécurité certifiée ROPS & FOPS contre le retournement et les chutes d'objets
Siège conducteur suspendu réglable dans plusieurs directions avec soutien lombaire
Chauffage et climatisation automatiques, isolation acoustique double couche
Moniteur LCD 7 pouces, données machine en temps réel, diagnostic des défauts et rappel d'entretien
Feux de travail LED de série, essuie-glaces intermittents réglables, port de charge USB

6. Spécifications du réservoir de carburant et de l'entretien

Volume du réservoir de carburant : 290L
Volume du réservoir hydraulique : 250L
Capacité d'huile moteur : 16L
Intervalles d'entretien :
Huile moteur et filtre : 500 heures de fonctionnement
Filtres à carburant : 1000 heures de fonctionnement
Huile hydraulique et éléments filtrants : 1000 heures de fonctionnement
Huile d'engrenages des essieux : 1000 heures de fonctionnement
Disposition d'entretien centralisée sur un seul côté, porte latérale d'entretien à large ouverture pour faciliter le remplacement des filtres

7. Liste des équipements standard et en option

Ensemble complet standard d'usine

Godet standard pour terre 3.0m³, moteur Cummins Tier3, transmission électronique à 4 vitesses, levier de commande piloté, cabine HVAC, système de lubrification centralisée, pneus standard 23.5-25, essieux à freins humides, feux de travail LED, frein de stationnement à coupure d'air

Ensemble optionnel renforcé amélioré pour exploitation minière

1. Godet renforcé pour roche 3.6~5.6m³ + dents de godet et protections latérales en acier à haute teneur en manganèse résistant à l'usure
2. Pneus miniers résistants à l'usure à sculpture profonde 23.5-25 L5
3. Ensemble de grilles de protection robustes pour le haut et la fenêtre avant de la cabine
4. Plaque de protection intégrale du soubassement et gaines de protection résistantes à l'abrasion pour flexibles hydrauliques
5. Système de graissage centralisé automatique temporisé
6. Kit de flèche allongée pour une hauteur de déversement plus élevée
7. Système de surveillance à distance des équipements et de télématique
